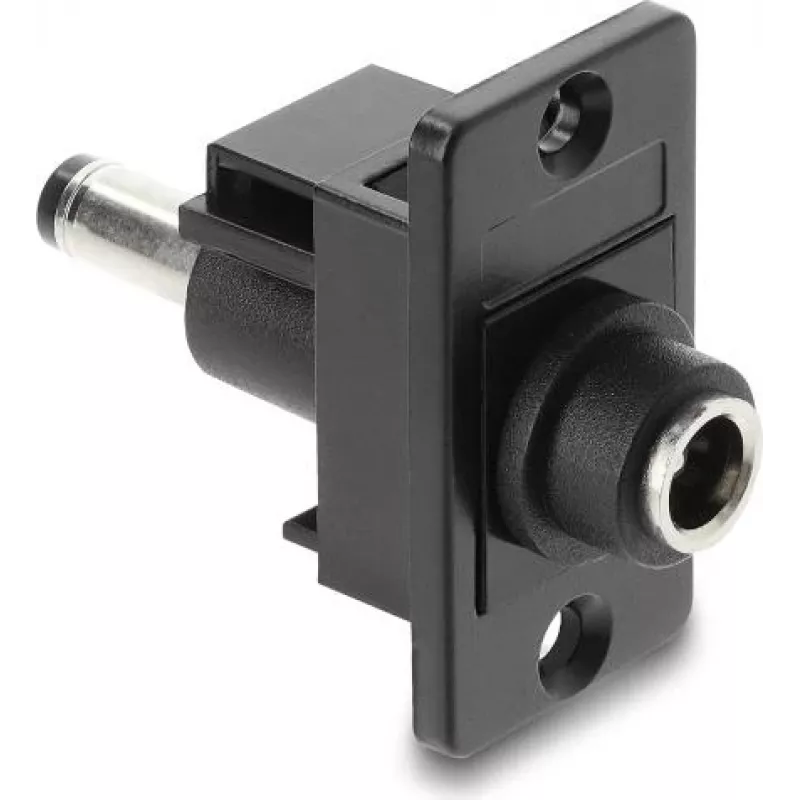

Adapter panelowy z gniazdem DC 5,5×2,1 mm na wtyk DC 5,5×2,1 mm, DELOCK 91116

DELOCK 91116 to adapter panelowy umożliwiający stałe połączenie przelotowe zasilania DC poprzez połączenie gniazda DC 5,5×2,1 mm z wtykiem DC 5,5×2,1 mm. Przeznaczony do montażu w panelach, szafach lub obudowach, adapter ten tworzy stabilny i łatwo dostępny punkt przyłączeniowy dla urządzeń wykorzystujących standardowe złącze baryłkowe 5,5×2,1 mm. Prosta konstrukcja wspiera typowe dystrybucje zasilania i zewnętrzne przyłącza zasilaczy w instalacjach przemysłowych, komercyjnych i domowych.

Zalety

Adapter oferuje kompaktowe, niskoprofilowe rozwiązanie montażowe, które stabilizuje połączenie DC w otworze panelu, zmniejszając zużycie złączy przenośnych. Dzięki zastosowaniu szeroko rozpowszechnionego formatu 5,5×2,1 mm po obu stronach, kompatybilność z istniejącymi zasilaczami i kablami urządzeń jest prosta i przewidywalna. Format panelowy poprawia zarządzanie kablami i zapobiega przypadkowemu rozłączeniu, zapewniając jednocześnie łatwy dostęp w celu serwisu lub wymiany.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Wywiecić lub przygotować odpowiedni otwór montażowy w panelu i włożyć adapter tak, aby obudowa pewnie osadziła się w otworze. Zamocować adapter zgodnie z grubością panelu i metodą montażu przewidzianą przez obudowę, zapewniając stabilne osadzenie mechaniczne. Włożyć wtyk męski DC 5,5×2,1 mm z zewnętrznego zasilacza do gniazda z tyłu lub od strony zewnętrznej, w zależności od potrzeb, a kabel urządzenia podłączyć do przedniego gniazda. Przed podłączeniem urządzenia sprawdzić polaryzację i napięcie źródła zasilania, aby uniknąć uszkodzenia.

Zalecenia

Adapter panelowy należy stosować wyłącznie z niskonapięciowymi zasilaczami DC i kablami o wymiarach 5,5×2,1 mm oraz prawidłowej polaryzacji. Miejsce montażu powinno zapewniać odciążenie podłączonych kabli i chronić przed narażeniem na działanie cieczy lub nadmierne wibracje. W przypadku instalacji w środowiskach regulowanych należy kierować się obowiązującymi normami elektrycznymi i sprawdzić, czy adapter spełnia wymagania mechaniczne i elektryczne danego systemu.
