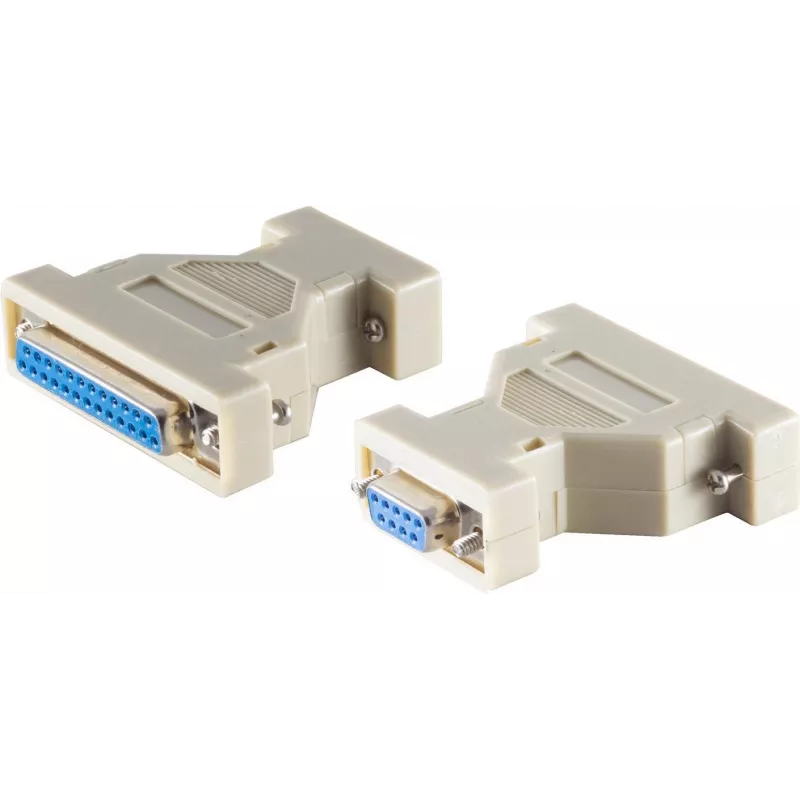

Adapter Sub-D ShiverPeaks 9-pin na 25-pin – adapter przejściowy do połączeń urządzeń RS-232

Adapter Sub-D ShiverPeaks 9-pin na 25-pin to pasywny adapter przejściowy zaprojektowany do konwersji złącza DE-9 (Sub-D/9) na złącze DB-25 (Sub-D/25) w komunikacji szeregowej, takiej jak RS-232. Kompaktowa obudowa z tworzywa sztucznego zapewnia prosty interfejs mechaniczny, który zachowuje okablowanie sygnałowe i umożliwia bezpośrednie przepinanie pinów między urządzeniami o różnej liczbie pinów Sub-D. Ten adapter jest przeznaczony do sytuacji, w których kabel lub port z 9-pinowym Sub-D musi zostać podłączony do sprzętu oczekującego 25-pinowego Sub-D bez zmiany trasowania sygnałów.

Zalety

Adapter oferuje prostą kompatybilność między złączami DE-9 i DB-25 bez konieczności stosowania aktywnej elektroniki lub ponownego okablowania. Jego pasywna konstrukcja zapewnia przepuszczanie linii danych bez wprowadzania konwersji sygnału ani opóźnień. Lekka obudowa z tworzywa sztucznego zmniejsza obciążenie pinów złącza i zapewnia trwałe, tanie rozwiązanie do łączenia starszych interfejsów RS-232 i przyrządów o różnych formatach Sub-D.

Zastosowanie

• Łączenie starszych urządzeń RS-232 z portami DE-9 ze sprzętem z portami DB-25
• Łączenie przyrządów, modemów lub terminali szeregowych wykorzystujących różną liczbę pinów Sub-D
• Tymczasowa lub stała kompatybilność okablowania w stanowiskach testowych i instalacjach przemysłowych

Kluczowe specyfikacje

• Typy złączy: żeńskie DE-9 na żeńskie DB-25 (Sub-D)
• Funkcja: pasywny adapter pin-to-pin do przepuszczania sygnałów szeregowych
• Materiał obudowy: tworzywo sztuczne
• Format: kompaktowy adapter inline do bezpośredniego łączenia złączy Sub-D
• Standard sygnału: przeznaczony do użytku z RS-232 i kompatybilnymi interfejsami szeregowymi

Sposób użycia

Wyrównaj złącza DE-9 i DB-25 z odpowiednimi portami i wsuń adapter prosto na złącze, aż zostanie pewnie osadzone. Jeśli sprzęt używa śrub mocujących, zabezpiecz adapter, dokręcając śruby radełkowane lub śruby obudowy, aby zapobiec przypadkowemu rozłączeniu. Upewnij się, że oba urządzenia są wyłączone podczas podłączania lub odłączania, aby zmniejszyć ryzyko niepożądanych sygnałów; sprawdź kompatybilność okablowania, jeśli występują niestandardowe przypisania pinów lub niestandardowe kable.

Zalecenia

Adapter należy używać w suchych pomieszczeniach i unikać narażenia na nadmierne obciążenia mechaniczne lub wilgoć. W instalacjach wymagających konwersji sygnału, przesunięcia poziomów lub funkcji null-modem należy użyć dedykowanego konwertera lub specjalnie okablowanego kabla, a nie adaptera pasywnego. Okresowo sprawdzaj styki złącza pod kątem korozji lub odkształceń, aby utrzymać niezawodną komunikację szeregową.
