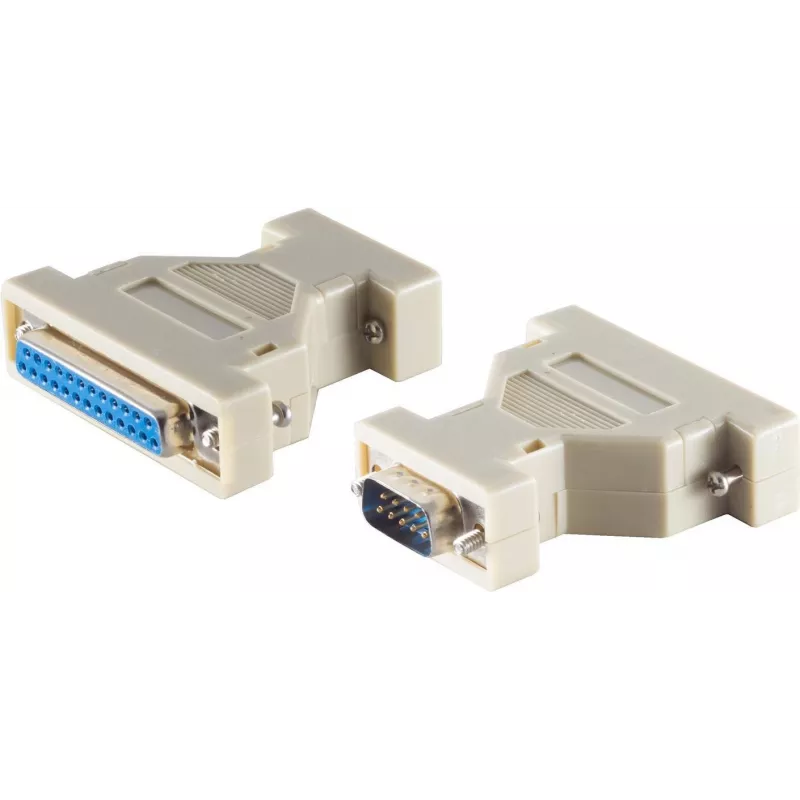

Adapter Sub-D ShiverPeaks z 9 pinów na 25 pinów (model 78421) – adapter kablowy do łączności szeregowej

Adapter Sub-D ShiverPeaks konwertuje męskie złącze 9-pin Sub-D (DB9) na żeński interfejs 25-pin Sub-D (DB25). Model 78421 to kompaktowy adapter kablowy z obudową z tworzywa sztucznego, przeznaczony do łączenia urządzeń z różnymi złączami D-sub, dzięki czemu sprzęt szeregowy i peryferyjny może być podłączany bez zmiany okablowania. Nadaje się do komunikacji szeregowej, adapterów peryferyjnych, portów starszych komputerów i przyrządów pomiarowych, gdzie wymagana jest prosta, pasywna konwersja pomiędzy 9-pinowym a 25-pinowym złączem D-sub.

Zalety

Ten adapter zapewnia bezpośrednią mechaniczną i elektryczną konwersję pomiędzy złączami DB9 i DB25 przy użyciu formowanej obudowy z tworzywa sztucznego, która jest lekka i łatwa w obsłudze. Zachowuje ciągłość pin-do-pinu wymaganą dla typowych połączeń szeregowych RS-232 i połączeń peryferyjnych, umożliwiając szybką adaptację istniejących kabli i urządzeń bez lutowania czy tworzenia niestandardowych zestawów kablowych. Kompaktowy format i standardowe wymiary złącza Sub-D zapewniają kompatybilność z typowymi zestawami kablowymi D-sub i złączami panelowymi.

Zastosowanie

• Łączenie urządzeń szeregowych RS-232 ze sprzętem posiadającym porty DB25
• Adaptacja peryferiów komputerowych i terminali starszego typu
• Przyrządy laboratoryjne i stanowiska testowe z mieszanymi interfejsami D‑sub
• Systemy sterowania przemysłowego wymagające prostej konwersji złączy

Kluczowe dane techniczne

• Wejście: 9-pin Sub-D (męskie)
• Wyjście: 25-pin Sub-D (żeńskie)
• Materiał obudowy: tworzywo sztuczne
• Typ połączenia: pasywny adapter pin-do-pinu dla sygnałów D-sub
• Format: kompaktowy adapter liniowy do użytku kabel-kabel lub kabel-panel

Sposób użycia

Włóż męską wtyczkę 9-pin Sub-D kabla lub urządzenia do gniazda DB9 adaptera i w razie potrzeby zabezpiecz złącze. Następnie podłącz wtyczkę DB25 z docelowego kabla lub panelu do gniazda DB25 adaptera. Upewnij się, że oba złącza są w pełni osadzone i, jeśli są obecne, dokręć śruby mocujące, aby utrzymać stabilność mechaniczną. Adapter nie wymaga zasilania ani konfiguracji; zapewnia pasywną ciągłość między odpowiednimi pinami, gdzie okablowanie jest kompatybilne.

Zalecenia

Używaj tego adaptera w systemach, gdzie mapowanie pin-do-pinu między DB9 a DB25 jest zgodne ze standardowymi przypisaniami sygnałów szeregowych. Przed podłączeniem zasilania lub sygnałów zweryfikuj wyprowadzenia pinów podłączonych urządzeń, aby zapewnić kompatybilność. Unikaj narażania adaptera na nadmierną wilgoć, naprężenia mechaniczne lub temperatury spoza zakresu roboczego podłączonych kabli i urządzeń.
