Adapter USB-A / listwa zaciskowa, 5-pin, czarny, zielony InLine 92504H

Oszczędność czasu podczas instalacji: Szybkie podłączanie przewodów za pomocą zacisków śrubowych dla 16–26 AWG – przy użyciu płaskiego śrubokręta ≤ 2,5 mm.
Zintegrowany kabel USB do elastycznych zastosowań: 1-metrowy kabel połączeniowy umożliwia natychmiastowe podłączenie systemów – bez dodatkowych akcesoriów ani lutowania.
Wyraźnie oznaczone zaciski i bezpieczny styk: 5-pinowa listwa zaciskowa z dociskiem płytkowym, z czytelnym oznaczeniem 1: –, 2: D+, 3:D–, 4:+, 5:S (ekran) – idealna do serwisu, testów i prototypowania.
Wszechstronne zastosowanie w przemyśle:Do szybkiego podłączania sygnałów USB 2.0 w zestawach testowych, laboratoriach, podczas uruchamiania lub rozwiązywania problemów – bez lutowania.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC oraz prąd znamionowy 0,7 A na pin gwarantują niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w warunkach przemysłowych.

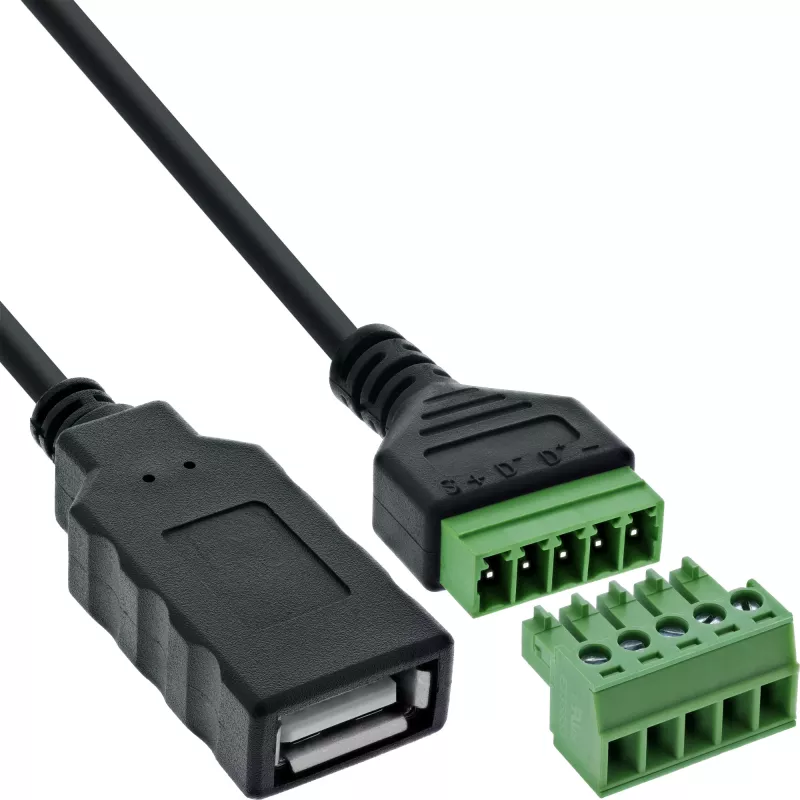

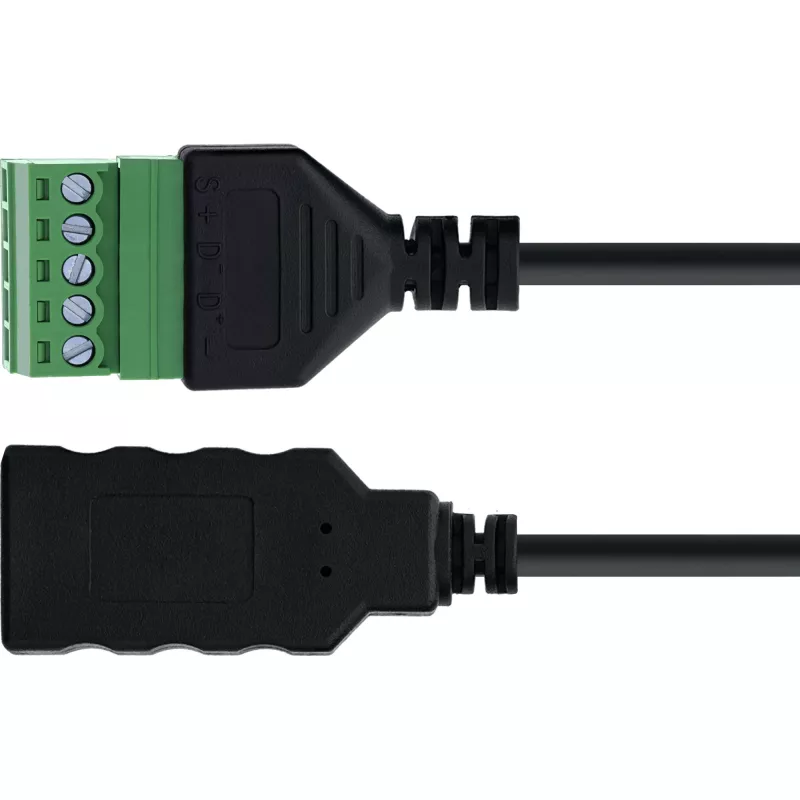

Adapter InLine® USB-A 2.0 z listwą zaciskową i trwale przymocowanym kablem połączeniowym umożliwia łatwe podłączanie sygnałów USB do 5-pinowej listwy zaciskowej – bez lutowania. Zaciski są czytelnie oznaczone (1: masa, 2: D+, 3: D–, 4: napięcie, 5: ekran) i obsługują przewody w zakresie 16–26 AWG. Podłączanie odbywa się narzędziowo przy użyciu płaskiego śrubokręta ≤ 2,5 mm.
Z długością kabla wynoszącą 1 metr adapter jest idealny do zestawów testowych, środowisk laboratoryjnych lub systemów wbudowanych. Warstwa izolacyjna z EVA na spodzie zapewnia dodatkową ochronę podczas montażu na powierzchniach przewodzących.

Interfejs USB:USB-A 2.0, gniazdo żeńskie
Długość kabla:ok. 1 m (PVC, trwale przymocowany)
Liczba pinów / opis wyprowadzeń:5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Technologia łączeniowa:Zacisk śrubowy z dociskiem płytkowym, raster 5,0 mm
Zakres podłączanych przewodów:16–26 AWG
Sposób podłączania:Za pomocą płaskiego śrubokręta ≤ 2,5 mm
Prąd znamionowy: 0,7 A na pin
Napięcie robocze USB (VBUS):5 V DC
Napięcie probiercze (rezystancja izolacji):300 V AC / 1 minuta
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:–20 °C do +105 °C
Warstwa izolacyjna:Izolacja EVA na spodzie
Wymiary:Listwa zaciskowa ok. 50 × 21,2 × 18,4 mm (dł. × szer. × wys.)

InLine 92504H. Złącze(a): USB-A / listwa zaciskowa, 5-pin, Kolor produktu: Czarny, Zielony, Rodzaj złącza: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (szer. x głęb. x wys.): 22 x 1015 x 12 mm, Waga: 39 g, Długość kabla: 1 m. Ilość w opakowaniu: 1 szt., Szerokość opakowania: 100 mm, Głębokość opakowania: 165 mm. Kraj pochodzenia: Tajwan

Jak używać

Zdejmij izolację z przewodów w obsługiwanym zakresie 16–26 AWG, włóż każdy przewód do odpowiedniego zacisku oznaczonego numerem (1: masa, 2: D+, 3: D–, 4: VBUS, 5: ekran) i dokręć docisk płytkowy za pomocą płaskiego śrubokręta do 2,5 mm. Podłącz urządzenie lub kabel USB-A do gniazda żeńskiego USB-A 2.0. Umieść adapter na nieprzewodzącej powierzchni lub użyj warstwy izolacyjnej z EVA podczas montażu na powierzchniach przewodzących. Upewnij się, że biegunowość i połączenia ekranu są prawidłowe przed włączeniem zasilania linii VBUS.

Zalecenia

W celu niezawodnego działania używaj przewodów miedzianych w określonym zakresie AWG, unikaj nadmiernego zginania i naprężeń mechanicznych zintegrowanego kabla oraz okresowo sprawdzaj dokręcenie zacisków w instalacjach długoterminowych. Nie przekraczaj prądu znamionowego 0,7 A na pin i przechowuj adapter w określonym zakresie temperatur.
