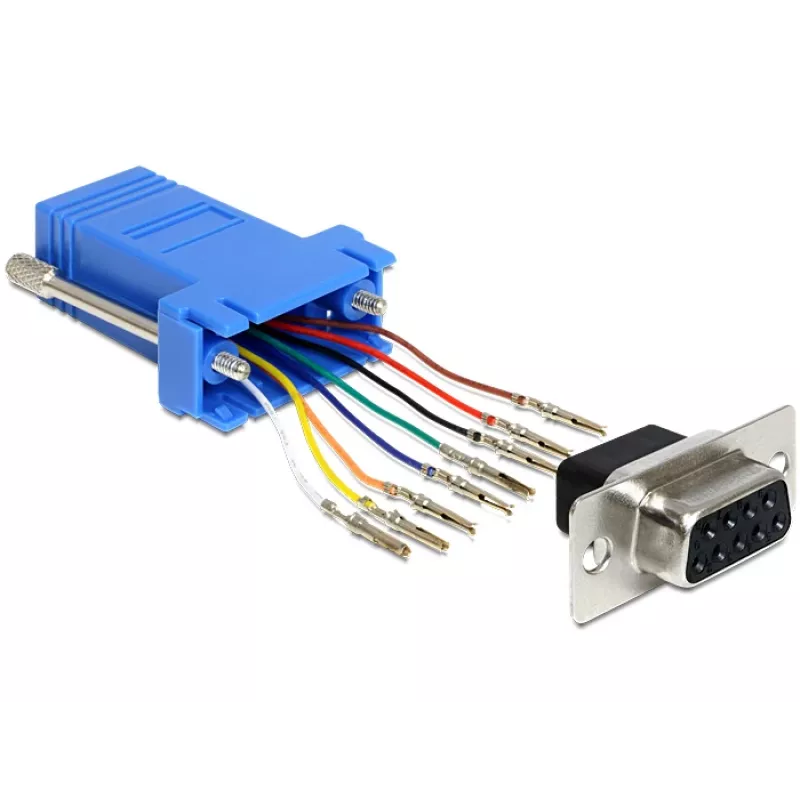

Adapter zmiany płci złącza DeLOCK 65430

Adapter zmiany płci złącza DeLOCK 65430 umożliwia przedłużenie interfejsu szeregowego za pomocą kabla Cat5 / 5e / 6 i oferuje złącze Sub-D 9p na jednym końcu oraz złącze RJ45 na drugim. Adapter obsługuje indywidualne przypisanie pinów: włóż przewód kabla do wybranego otworu złącza i zablokuj go w obudowie. Dostępny w kolorach czarnym, niebieskim i srebrnym.

Zalety

Ten adapter zmiany płci złącza umożliwia elastyczne przedłużanie połączeń RS-232/szeregowych za pomocą standardowego kabla sieciowego, obsługuje niestandardowe mapowanie pinów w celu zapewnienia kompatybilności z różnymi urządzeniami oraz jest kompaktowy i łatwy w instalacji bez specjalnych narzędzi. Interfejsy Sub-D 9p i RJ45 zapewniają trwałe połączenie mechaniczne odpowiednie do zastosowań terenowych lub laboratoryjnych.

Przeznaczenie

• Przedłużanie połączeń szeregowych (Sub-D 9p) za pomocą kabla Cat5 / 5e / 6
• Podłączanie urządzeń z portami Sub-D 9p do okablowania opartego na RJ45
• Niestandardowe konfiguracje wyprowadzeń dla sprzętu przemysłowego lub specjalistycznego

Kluczowe specyfikacje

• Producent: DELOCK
• Model (MPN): 65430
• EAN: 4043619654307
• Złącze 1: Sub-D 9p
• Złącze 2: RJ45
• Kompatybilny kabel: Cat5 / Cat5e / Cat6
• Dostępne kolory: Czarny, Niebieski, Srebrny

Jak używać

Przygotuj kabel Cat5 / 5e / 6, zdejmując zewnętrzną powłokę i odsłaniając poszczególne przewody. Włóż każdy przewód do odpowiedniego otworu po stronie RJ45 zgodnie z pożądanym przypisaniem pinów i wciśnij, aż zablokuje się w obudowie adaptera. Podłącz stronę Sub-D 9p do urządzenia szeregowego. Przed włączeniem systemu sprawdź połączenia, aby uniknąć konfliktów sygnałów lub wyprowadzeń.

Zalecenia

Używaj wysokiej jakości kabla Cat5/5e/6 ekranowanego lub nieekranowanego w zależności od środowiska; sprawdź schematy wyprowadzeń urządzeń, aby poprawnie mapować sygnały, i zabezpiecz połączenie, aby zapobiec przypadkowemu rozłączeniu. Unikaj stosowania adaptera w środowiskach o nadmiernej wilgotności lub naprężeniach mechanicznych.
