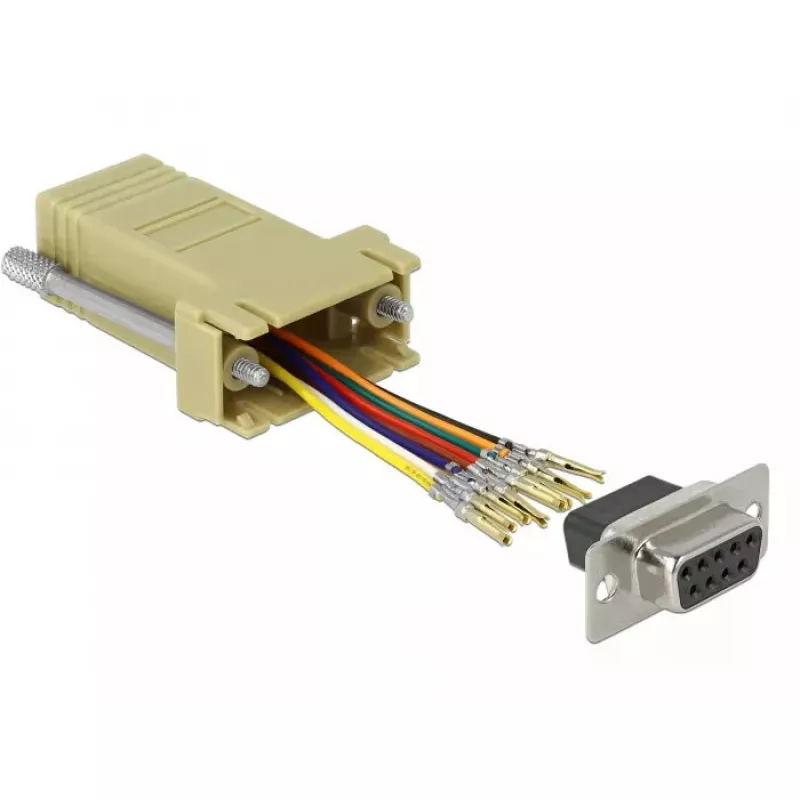

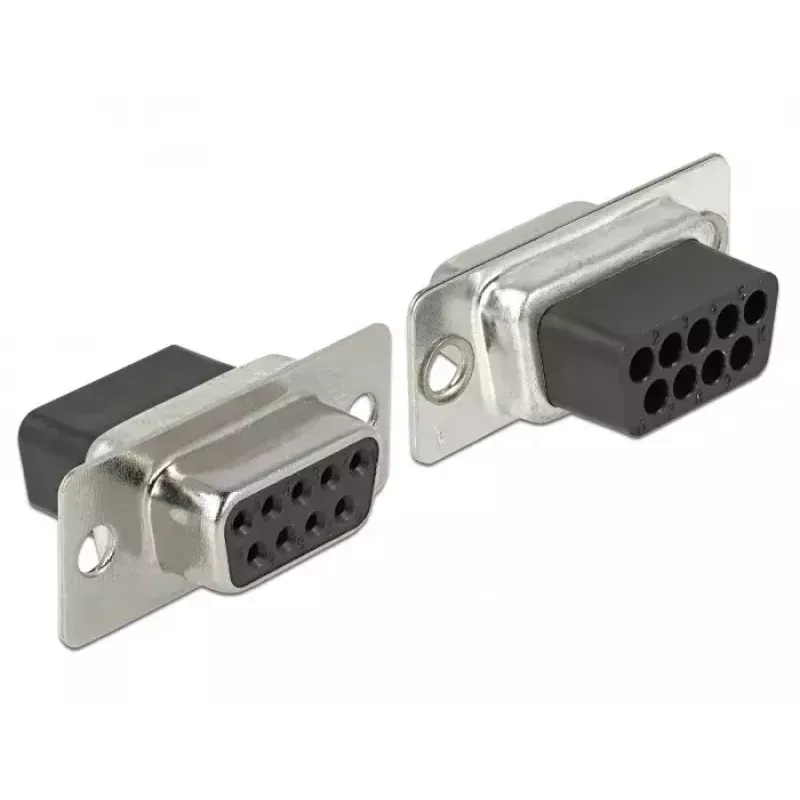

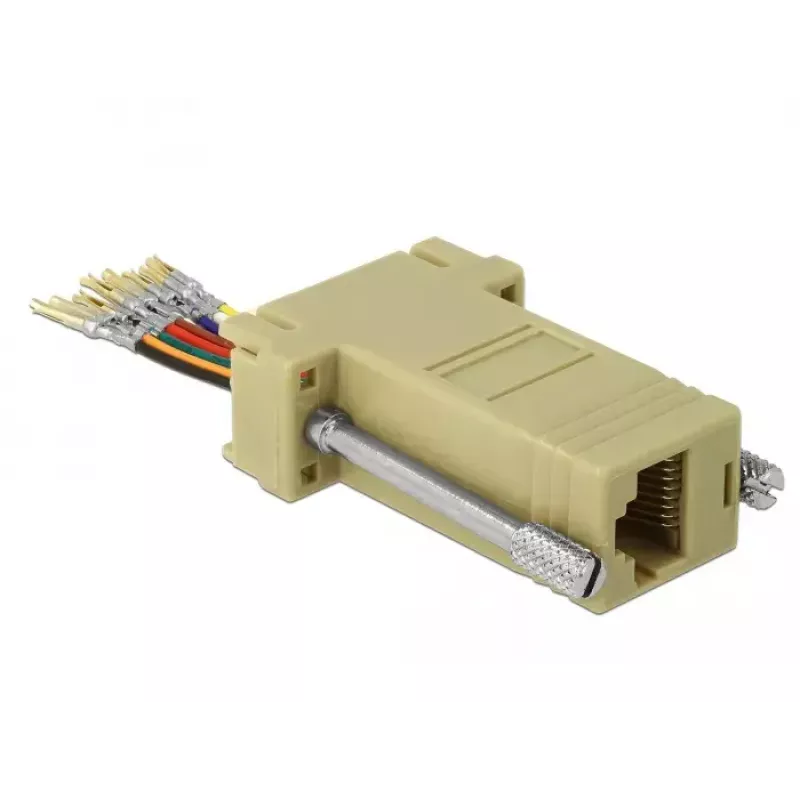

Adapter zmiany płci złącza DeLOCK 66164

Adapter zmiany płci złącza DeLOCK 66164 umożliwia dostosowanie złącza Sub-D 9-pinowego do interfejsu RJ-45, co pozwala na przedłużenie interfejsu szeregowego za pomocą standardowego kabla Kat.5 / 5e / 6. Adapter ma konstrukcję w kolorze czarnym, szarym oraz ze stali nierdzewnej i zapewnia prosty sposób łączenia urządzeń z różnymi typami złączy, umożliwiając jednocześnie indywidualne przypisanie styków poprzez użycie kabla sieciowego.

Zalety

Ten adapter pozwala na elastyczne prowadzenie sygnałów szeregowych przez powszechnie dostępne kable Kat.5 / 5e / 6 i obsługuje indywidualne przypisanie styków poprzez umieszczenie żył kabla w odpowiednich otworach złącza. Kompaktowa konstrukcja i wykończenie z mieszanki materiałów zapewniają trwały kontakt mechaniczny i prostą instalację bez dodatkowych narzędzi.

Nadaje się do

• Przedłużania połączeń RS-232 lub innych połączeń szeregowych za pomocą kabla Kat.5/5e/6
• Łączenia urządzeń z 9-pinowym złączem Sub-D ze sprzętem wykorzystującym kabel zakończony wtykiem RJ-45
• Okablowania polowego, gdzie wymagane są niestandardowe wyprowadzenia styków

Kluczowe dane techniczne

• Złącze 1: Sub-D 9 pin
• Złącze 2: RJ-45
• Kompatybilny kabel: Kat.5 / Kat.5e / Kat.6
• Kolory produktu: Czarny, Szary, Stal nierdzewna
• Marka: DELOCK, MPN: 66164, EAN: 4043619661640

Sposób użycia

Włóż poszczególne żyły kabla Kat.5 / 5e / 6 do odpowiednich otworów na końcu RJ-45 adaptera zgodnie z żądanym wyprowadzeniem styków, a następnie wsuń koniec kabla do obudowy aż do zablokowania. Podłącz stronę z 9-pinowym złączem Sub-D do odpowiedniego złącza szeregowego w urządzeniu. Sprawdź przypisanie sygnałów i zabezpiecz połączenia przed włączeniem podłączonego sprzętu.

Zalecenia

Używaj kabla skrętkowego określonych kategorii i przed ostateczną instalacją sprawdź przypisanie styków multimetrem lub testerem ciągłości, aby uniknąć błędnego okablowania. Nie przekraczaj przeznaczenia dla wolnych sygnałów szeregowych i upewnij się, że złącza są mocno osadzone, aby zachować integralność styków.
