Adapter zmiany płci złącza InLine 92504P — przejściówka do odwracania płci złącza (model 92504P)

Oszczędność czasu podczas instalacji: 10-stykowa listwa zaciskowa śrubowa z płytką dociskową umożliwia szybkie, narzędziowe okablowanie – dla przewodów w zakresie 16–26 AWG.
Znormalizowany interfejs IDC z czytelnym oznaczeniem wyprowadzeń: Gniazdo 20-stykowe (2×10) zapewnia uporządkowane rozdzielenie sygnałów – idealne do uporządkowanego okablowania systemowego w środowiskach testowych, sterowniczych i prototypowych.
Kompaktowa konstrukcja do uporządkowanej instalacji: Kompaktowa konstrukcja na solidnej płytce drukowanej do bezpośredniej integracji w obudowach, panelach przejściowych lub środowiskach testowych.
Do modułowych systemów sterowania i testowania: Idealny do prototypowania, aplikacji wbudowanych, testów systemowych lub rozdzielaczy sygnałów z taśmowymi kablami IDC.
Wysoka jakość sygnału: Sprawdzona rezystancja izolacji do 300 V AC, prąd znamionowy 1 A na styk oraz 100% testów zwarciowych zapewniające długoterminową niezawodność działania.

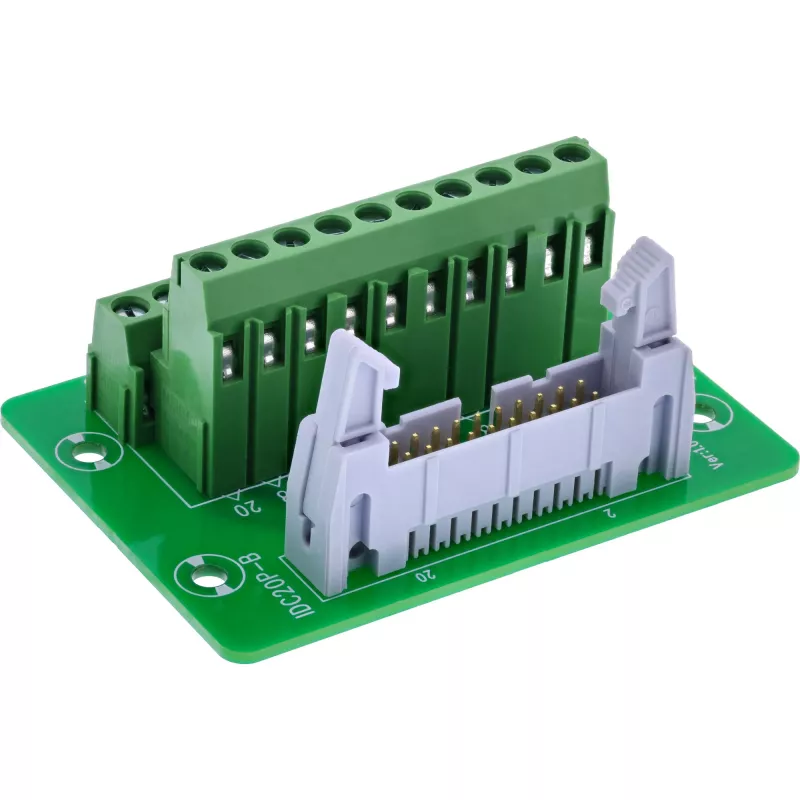

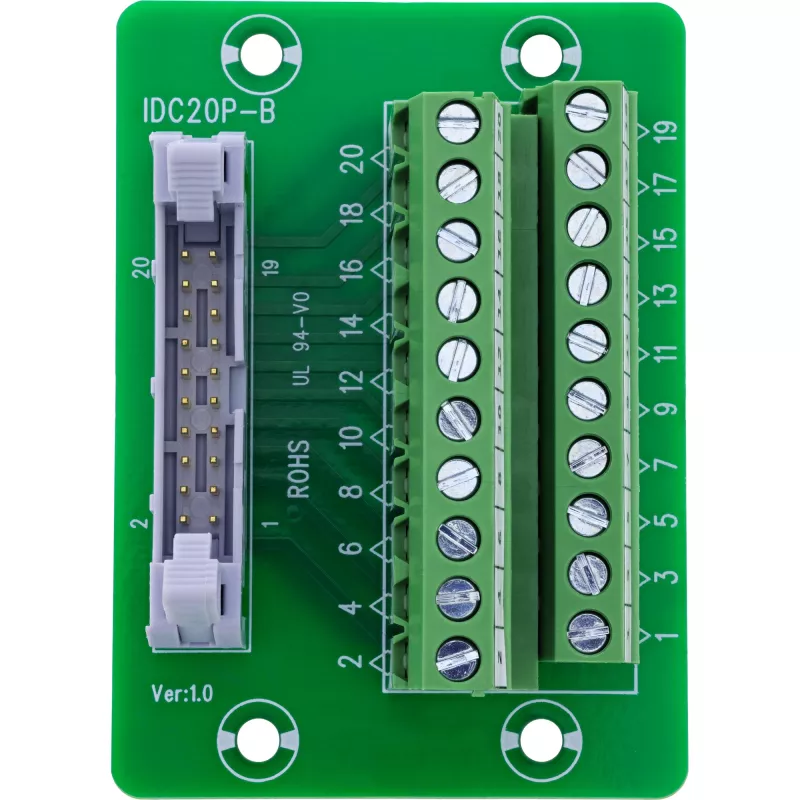

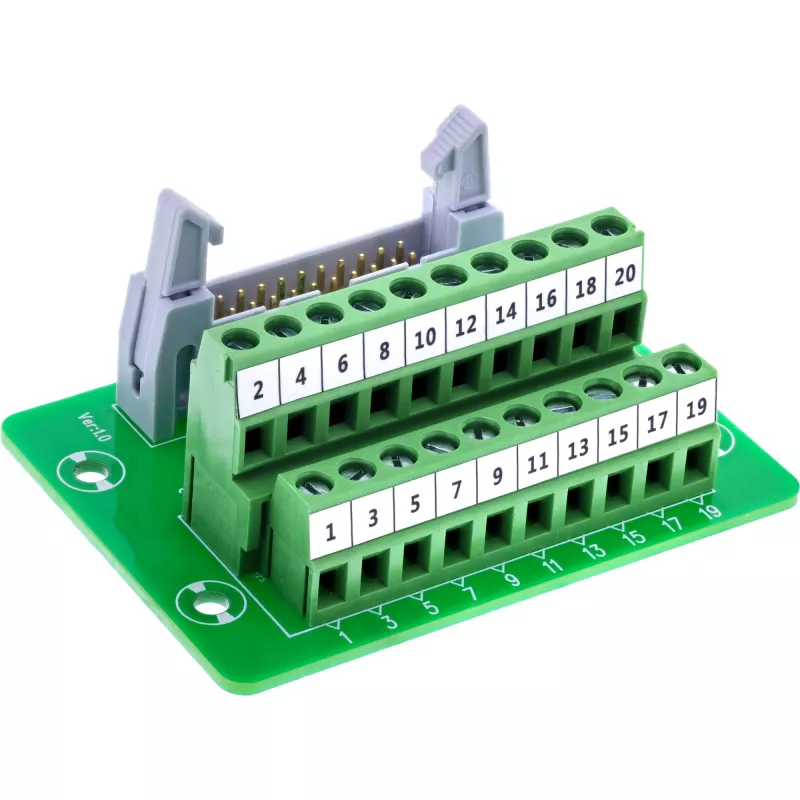

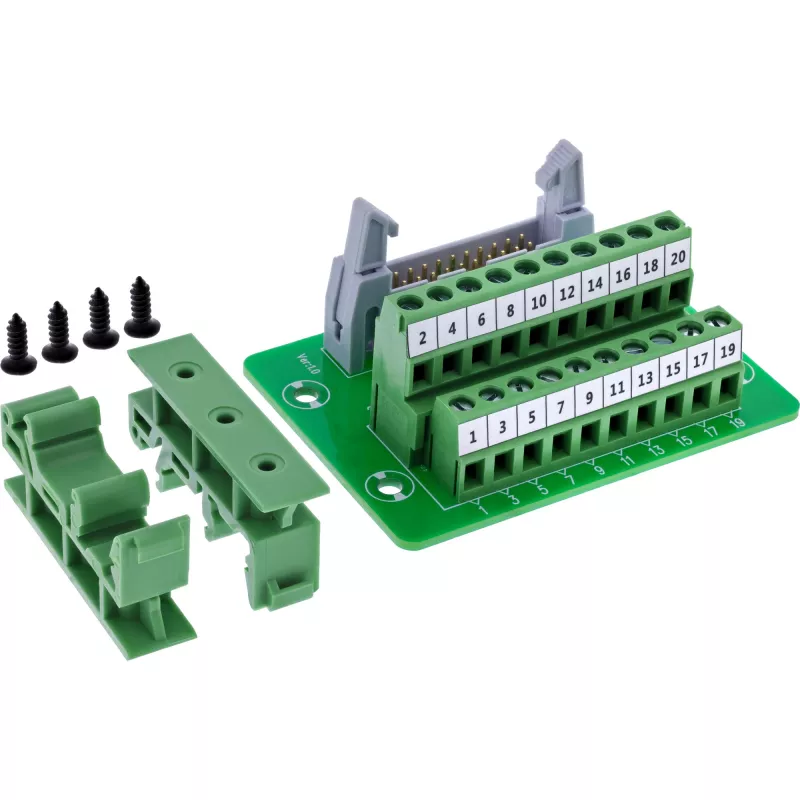

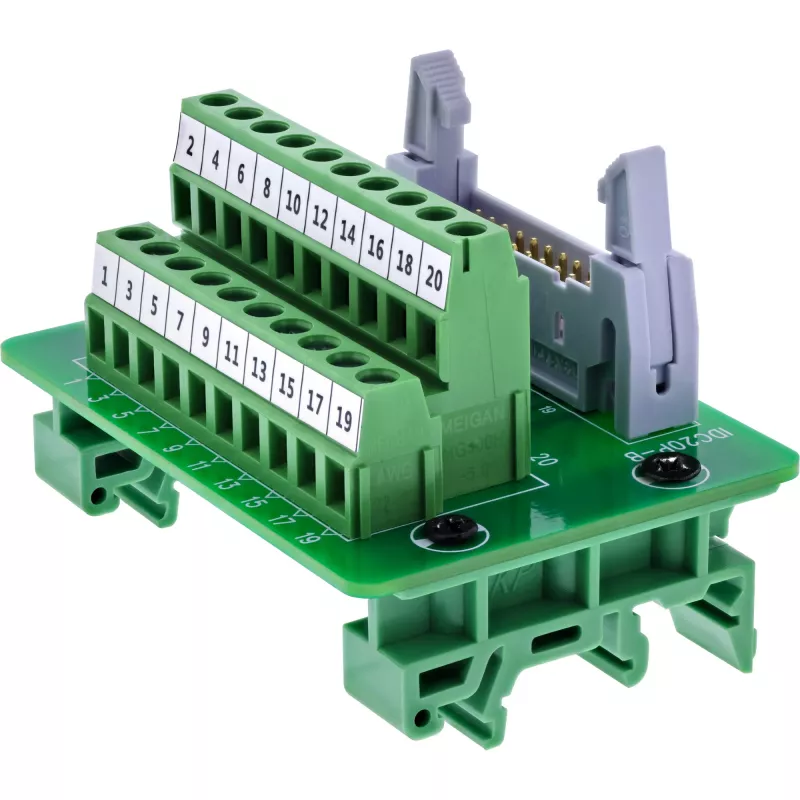

Adapter InLine® IDC-20 na listwę zaciskową łączy gniazdo IDC 20-stykowe (2×10) z 10-stykową listwą zaciskową śrubową w celu łatwego okablowania sygnałów – bez lutowania. Solidna konstrukcja na stabilnej płytce drukowanej jest szczególnie odpowiednia do uporządkowanych instalacji w stanowiskach testowych, urządzeniach sterowniczych lub systemach wbudowanych.
Zaciski śrubowe (raster 5,0 mm) są wyraźnie oznaczone i obsługują pojedyncze przewody od 16–26 AWG. Okablowanie odbywa się narzędziowo za pomocą płaskiego śrubokręta ≤ 2,5 mm. Warstwa izolacyjna EVA zapewnia niezawodną ochronę przy montażu na powierzchniach przewodzących.
Dzięki 100% testom zwarć i okablowania oraz znormalizowanemu prowadzeniu sygnałów adapter idealnie nadaje się do profesjonalnego użytku w przemysłowych środowiskach testowych, prototypowych lub szafach sterowniczych.
Uwaga: Dwa sąsiednie styki IDC są wewnętrznie połączone z jednym zaciskiem śrubowym (np. styki 1+2 → zacisk 1).

Interfejs IDC: Gniazdo IDC 20-stykowe (2×10), raster 2,54 mm
Listwa zaciskowa śrubowa: 10 zacisków, raster 5,0 mm, z płytką dociskową
Przypisanie sygnałów: GND (uziemienie), D0 do D7 (cyfrowe linie sygnałowe, przypisywane w zależności od zastosowania)
Zakres podłączania: 16–26 AWG
Uruchamianie: Płaskim śrubokrętem ≤ 2,5 mm
Prąd znamionowy: 0,8 A na styk
Maks. napięcie robocze: 100 V między dwoma sygnałami
Rezystancja izolacji: ≥ 10 MΩ przy 300 V DC
Maks. rezystancja przewodu: 5 omów
Temperatura pracy: –10 °C do +70 °C
Warstwa izolacyjna: Izolacja EVA na spodzie
Wymiary: ok. 71 × 51 × 29 mm (szer. × wys. × gł.)

InLine 92504P. Złącze(a): IDC 20 / Listwa zaciskowa 10 zacisków, Kolor produktu: Zielony, Jasnoszary, Płeć złącza: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (SxWxG): 51 x 71 x 29 mm, Waga: 49 g, Szerokość: 51 mm. Ilość w opakowaniu: 1 szt., Objętość opakowania: 100 cm³, Rodzaj opakowania: Woreczek foliowy. Kraj pochodzenia: Tajwan

Jak używać

Włóż pasujący taśmowy kabel IDC do gniazda IDC 20-stykowego (2×10) i zabezpiecz zgodnie z metodą zatrzaskową złącza. Zdejmij izolację z pojedynczych przewodów na odpowiednią długość i włóż je do odpowiednich zacisków śrubowych (zaciski oznaczone dla przejrzystości). Dokręć każdy zacisk z płytką dociskową za pomocą płaskiego śrubokręta (≤ 2,5 mm), aż przewód zostanie mocno zaciśnięty. Należy pamiętać, że dwa sąsiednie styki IDC są wewnętrznie połączone z jednym zaciskiem śrubowym (np. styki 1+2 → zacisk 1); sprawdź mapowanie styków do zacisków przed okablowaniem.

Zalecenia

Używaj adaptera w suchych pomieszczeniach zamkniętych w określonym zakresie temperatur i unikaj przekraczania znamionowego prądu i napięcia. Po instalacji sprawdź okablowanie i ciągłość; w celu zapewnienia długoterminowej niezawodności w systemach przemysłowych postępuj zgodnie ze standardowymi praktykami odciążania naprężeń kabli i ich prowadzenia.
