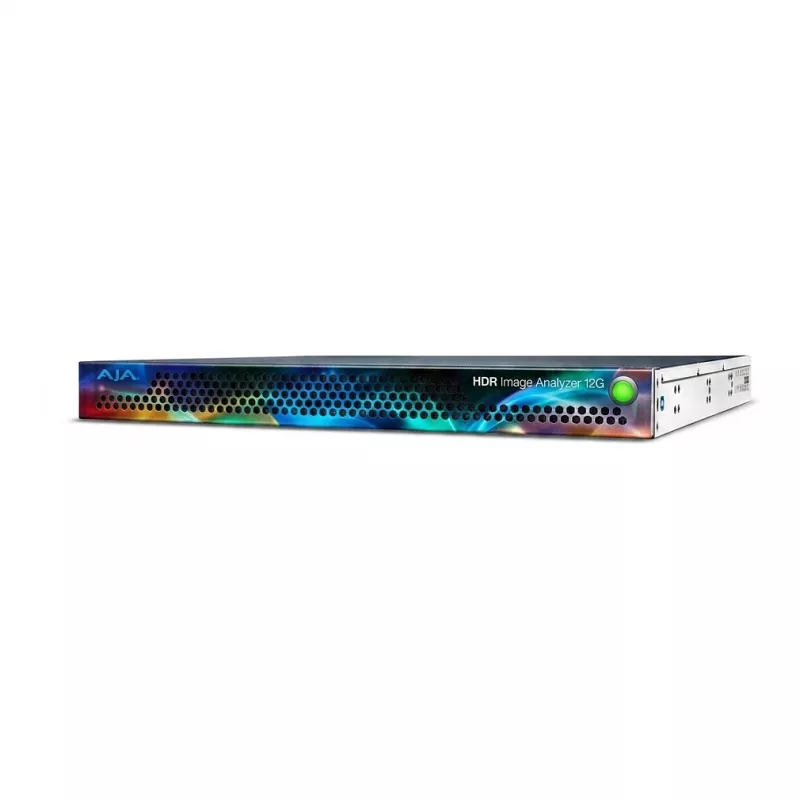

AJA HDR Image Analyzer 12G (HDR-IMGYZR-12G)

AJA HDR Image Analyzer 12G to profesjonalny, 1RU rackmount analizator waveform i narzędzie do analizy HDR/SDR, zaprojektowany dla środowisk nadawczych, postprodukcyjnych i produkcji na żywo. Zapewnia kompleksową analizę wideo i audio z obsługą wejść 12G-SDI i HDMI 2.0, umożliwiając monitorowanie sygnałów do 8K (UHD2) 60p. Dzięki zaawansowanym narzędziom analizy HDR, w tym waveform, wektorskop, histogram, chromatyczność CIE, fałszywe kolory, poziom światła i analizator danych, gwarantuje dokładną gradację kolorów i zgodność ze standardami HDR, takimi jak HDR10, HLG i PQ.

Zalety

Podwójne redundantne zasilacze zapewniają nieprzerwaną pracę w krytycznych przepływach pracy. Urządzenie obsługuje pojedynczy link 12G-SDI i czterokrotny link 3G-SDI dla 4K/UHD do 60p, a także HDMI 2.0 dla 4K/UHD do 60p. Posiada 16-kanałowy pomiar audio osadzonego w SDI/HDMI, wykrywanie błędów gamutu, wyświetlanie poziomu nitów, próbnik pikseli oraz analizę metadanych (ANC, VANC, metadane HDR). Zdalne sterowanie i aktualizacje oprogramowania są możliwe przez Gigabit Ethernet.

Zastosowanie

• Inżynierowie nadawczy i profesjonaliści wideo wymagający precyzyjnego monitorowania HDR/SDR
• Studia postprodukcyjne do gradacji kolorów i kontroli jakości
• Środowiska produkcji na żywo potrzebujące niezawodnej analizy sygnału

Kluczowe specyfikacje

• Interfejsy wejściowe wideo: 4x 12G-SDI (BNC), 1x HDMI 2.0 (Typ A)
• Interfejsy wyjściowe wideo: 2x 12G-SDI (BNC) (Loop/Monitor), 1x HDMI 2.0 (Typ A) (Monitor)
• Maksymalna rozdzielczość wideo: 8K (UHD2) 60p
• Obsługiwane formaty SDI: Pojedynczy link 12G-SDI, czterokrotny link 3G-SDI dla 4K/UHD do 60p
• Obsługiwane formaty HDMI: HDMI 2.0 dla 4K/UHD do 60p
• Obsługiwane przestrzenie kolorów: Rec. 709, Rec. 2020, P3
• Obsługiwane formaty HDR: HDR10, HLG, PQ (Perceptual Quantizer)
• Narzędzia analizy: Waveform, Wektorskop, Histogram, Chromatyczność CIE, Fałszywe kolory, Poziom światła, Analizator danych
• Analiza audio: 16-kanałowy pomiar audio osadzonego w SDI/HDMI
• Współczynnik kształtu: 1RU Rackmount
• Łączność sieciowa: 1x Gigabit Ethernet (RJ-45) do zdalnego sterowania i aktualizacji
• Łączność USB: 2x USB 3.0 Typ-A dla klawiatury/myszy/pamięci masowej
• Zasilanie: Podwójne redundantne 100-240 VAC, 50/60 Hz
• Wyjście wyświetlacza: Zewnętrzny monitor przez SDI lub HDMI
• Wykrywanie błędów gamutu: Tak
• Wyświetlanie poziomu nitów: Tak
• Próbnik pikseli: Tak
• Analiza metadanych: ANC, VANC, metadane HDR

Zalecenia

Dla optymalnej wydajności należy używać wysokiej jakości kabli 12G-SDI i zapewnić odpowiednią wentylację w środowisku rack. Urządzenie idealnie nadaje się do integracji z istniejącymi przepływami pracy w nadawaniu i postprodukcji wymagającymi zaawansowanej analizy HDR.
