Akcesorium anteny sieciowej ALLNET MC-6BP

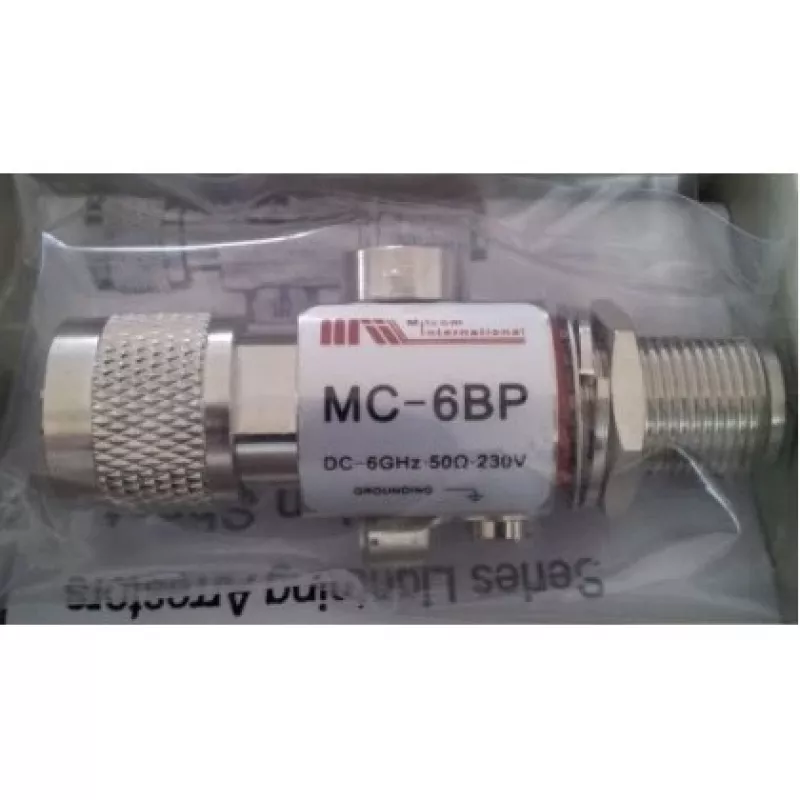

ALLNET MC-6BP (AL6-NMNFBW-9) to kompaktowy gazowy odgromnik i ochrona RF typu bulkhead ze złączami żeńskimi N i uszczelką O-ring do montażu przez ścianę. Zapewnia szerokopasmową ochronę i niezawodne działanie od prądu stałego do około 6 GHz, umożliwiając przepływ prądu stałego przez kabel koncentryczny, co czyni go odpowiednim dla systemów wymagających zdalnego zasilania lub stałego zasilania podzespołów aktywnych przez linię.

Zalety

Ochronnik ten oferuje dwukierunkową ochronę, przy czym oba porty złącza są jednakowo chronione, a wymienny wkład gazowy i zdolność wielokrotnego zadziałania zapewniają wydłużoną żywotność. Wysokiej jakości konstrukcja obejmuje trwałą mosiężną obudowę oraz końcówkę/zacisk uziemiający na obudowie, co ułatwia uziemienie. Parametry RF urządzenia obsługują aplikacje wysokoczęstotliwościowe do 6 GHz i zachowują integralność sygnału dla wrażliwego sprzętu.

Zastosowanie

• Łącza bezprzewodowe IEEE 802.11a i 5,2–5,8 GHz ISM/UNII
• Systemy WLL (bezprzewodowa pętla lokalna) 3,5 GHz
• Instalacje wymagające przepływu prądu stałego do zdalnych wzmacniaczy lub LNA
• Zewnętrzne lub przezpanelowe przepusty antenowe w obudowach

Kluczowe dane techniczne

• Model: ALLNET MC-6BP (AL6-NMNFBW-9)
• Złącze: bulkhead żeńskie N do żeńskiego N
• Zakres częstotliwości: DC do ~6 GHz
• Konstrukcja: obudowa mosiężna, gumowa uszczelka O-ring
• Funkcje: wymienny wkład gazowy, ochrona dwukierunkowa, zdolność wielokrotnego zadziałania
• Wymiary (z danych produktu): 68 mm × 23 mm × 31 mm
• Sprzedawane jako: pojedyncza sztuka

Sposób użycia

Zamontuj ochronnik przez ścianę obudowy lub użyj opcjonalnego uchwytu montażowego ze stali nierdzewnej; upewnij się, że uszczelka O-ring zapewnia właściwe uszczelnienie przy montażu przez panel. Podłącz kabel antenowy do jednego portu żeńskiego N, a przewód sprzętowy do przeciwległego portu. Sprawdź, czy końcówka uziemiająca na obudowie jest solidnie podłączona do uziemienia instalacji, aby zapewnić skuteczne odprowadzanie przepięć. Ponieważ urządzenie przepuszcza prąd stały, może pozostać włączone w linię, gdy zasilanie DC jest dostarczane przez kabel koncentryczny do zdalnych wzmacniaczy lub LNA.

Zalecenia

Dla niezawodnej ochrony zainstaluj urządzenie z niskoimpedancyjnym połączeniem uziemiającym i okresowo sprawdzaj wymienny wkład gazowy po znacznej aktywności burzowej lub wielu zdarzeniach przepięciowych. Wymień wkład gazowy zgodnie z wytycznymi producenta w przypadku zauważenia degradacji.
