Akcesorium do szafy rack Lanview RAX141 Stal 1U IP20 482x35x44mm

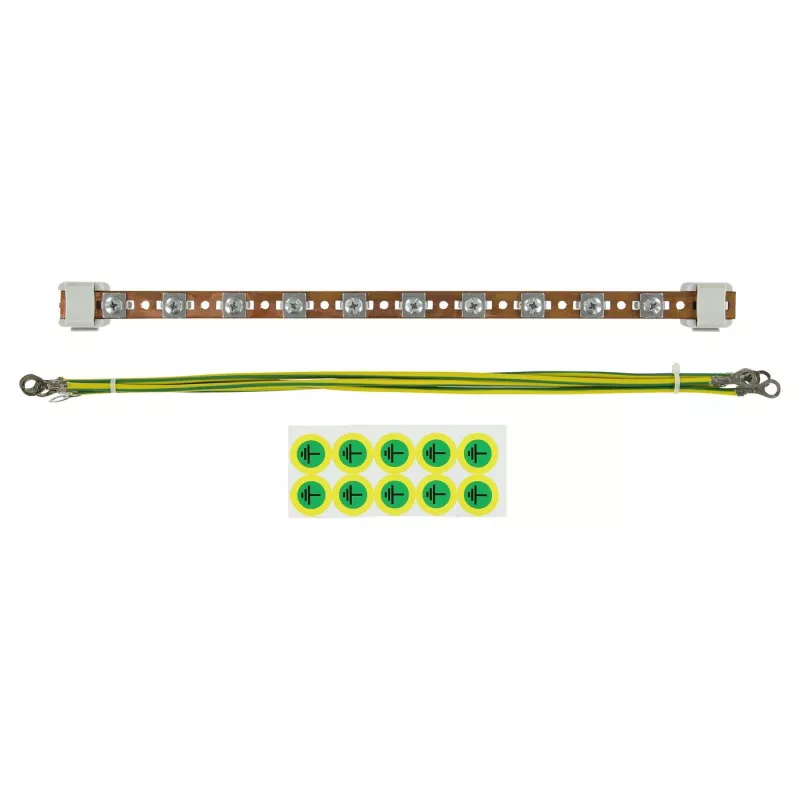

Lanview RAX141 to stalowe akcesorium do szaf rack 1U zaprojektowane do szaf 19". Zapewnia 10 punktów uziemiających i zawiera miedzianą szynę zbiorczą o długości 400 mm zamontowaną na metalowej podstawie montażowej 1U. Urządzenie ma wymiary 482 x 35 x 44 mm i stopień ochrony IP20 odpowiedni do standardowych środowisk wewnętrznych szaf rack.

Zalety

Zestaw uziemiający oferuje kompaktową, znormalizowaną obudowę 1U kompatybilną z szafami i obudowami rack 19". Miedziana szyna zbiorcza o długości 400 mm zapewnia niezawodną przewodność, a cztery żółto-zielone przewody uziemiające ułatwiają podłączenie do sprzętu i uziemienia szafy. Konstrukcja stalowa zapewnia wytrzymałość mechaniczną, a stopień ochrony IP20 wskazuje na ochronę w ogólnych instalacjach rack.

Zastosowanie

• Uziemianie szaf serwerowych, sieciowych i telekomunikacyjnych 19"
• Instalacje rack wymagające wielu punktów uziemienia w przestrzeni 1U
• Centra danych, serwerownie i szafy sieciowe w środowiskach wewnętrznych

Kluczowe specyfikacje

• Typ produktu: zestaw uziemiający do szafy rack 1U
• Wymiary (szer. x gł. x wys.): 482 x 35 x 44 mm
• Montaż: szafa rack 19", metalowa podstawa montażowa 1U
• Punkty uziemiające: 10
• Długość miedzianej szyny zbiorczej: 400 mm
• Przewody uziemiające: 4 x żółto-zielone, długość 400 mm, średnica 4 mm
• Materiał: stal (rama) i miedź (szyna zbiorcza)
• Stopień ochrony: IP20
• Producent: Lanview, MPN: RAX141, EAN: 5420016847362

Sposób użycia

Zamontuj RAX141 w wolnym miejscu 1U w szafie 19" za pomocą standardowych śrub montażowych do rack. Podłącz miedzianą szynę zbiorczą do punktu uziemienia szafy, jeśli jest dostępny, a następnie podłącz przewody uziemiające sprzętu do szyny zbiorczej i dokręć połączenia, aby zapewnić pewny kontakt. Użyj dostarczonych przewodów żółto-zielonych do podłączenia obudów sprzętu do szyny zbiorczej, jeśli jest to wymagane. Po instalacji sprawdź ciągłość z uziemieniem budynku za pomocą odpowiednich narzędzi testowych.

Zalecenia

W celu niezawodnego uziemienia upewnij się, że wszystkie połączenia są czyste, mechanicznie zabezpieczone i zgodne z lokalnymi przepisami elektrycznymi. Użyj odpowiedniego momentu dokręcania na połączeniach zaciskowych i sprawdź ciągłość za pomocą multimetru lub testera pętli. Produkt jest przeznaczony do wewnętrznych środowisk rack o stopniu ochrony IP20; unikaj narażenia na wilgoć lub warunki korozyjne.
