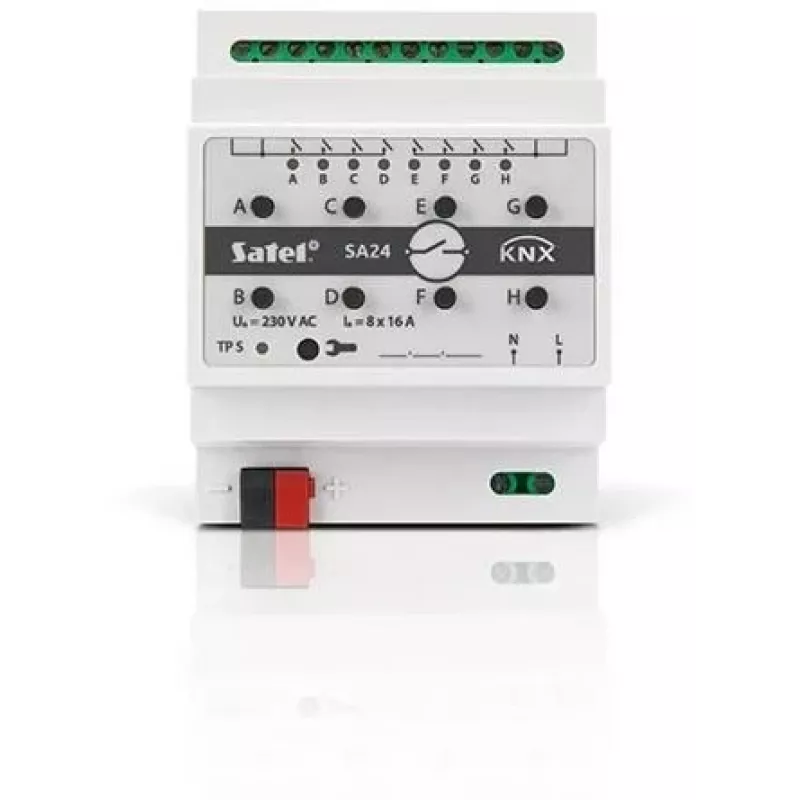

Aktor przełączający Satel KNX-SA24 8 kanałów do montażu na szynie DIN 3680 W

Satel KNX-SA24 to aktor przełączający montowany na szynie DIN z 8 niezależnymi kanałami, przeznaczony do systemów inteligentnego domu i automatyki budynkowej opartych na KNX. Przekształca telegramy KNX z czujników i sterowników w konkretne działania przełączające dla odbiorników elektrycznych, takich jak oświetlenie i wentylacja. Moduł zasilany jest napięciem 230 V AC i zapewnia wyjścia przekaźnikowe zdolne do obsługi typowych obciążeń domowych i komercyjnych, a jego kompaktowa obudowa (92 mm szerokości, 60 mm głębokości, 70 mm wysokości) pasuje do standardowych rozdzielnic.

Zalety

KNX-SA24 oferuje osiem wyjść przekaźnikowych konfigurowanych jako oddzielne kanały logiczne, umożliwiając elastyczne sterowanie wieloma obwodami z jednego urządzenia na szynie DIN. Kompatybilność z telegramami KNX zapewnia niezawodną integrację z czujnikami, przełącznikami i scenami automatyki. Znamionowa zdolność łączeniowa modułu obsługuje szeroki zakres urządzeń elektrycznych, a kompaktowa obudowa zmniejsza zapotrzebowanie na miejsce w szafach elektrycznych. Zaprojektowany do montażu na szynie DIN, upraszcza instalację i konserwację w instalacjach domowych i komercyjnych.

Zastosowanie

• Przełączanie i sterowanie obwodami oświetleniowymi w domach i budynkach
• Sterowanie wentylatorami i wyciągami
• Integracja ze scenami i logiką automatyki KNX
• Scentralizowane sterowanie wieloma odbiornikami elektrycznymi w rozdzielnicy

Kluczowe specyfikacje

• Liczba kanałów: 8 niezależnych wyjść przekaźnikowych
• Napięcie wejściowe: 230 V AC
• Maksymalna zdolność łączeniowa: do 3680 W łącznie
• Montaż: szyna DIN (standardowy profil szyny)
• Wymiary: 92 mm (szer.) × 60 mm (gł.) × 70 mm (wys.)

Sposób użycia

Zainstaluj KNX-SA24 na standardowej szynie DIN wewnątrz rozdzielnicy elektrycznej i podłącz urządzenie do zasilania 230 V AC zgodnie z lokalnymi przepisami elektrycznymi. Podłącz każde wyjście przekaźnikowe do odpowiedniego odbiornika (obwód oświetleniowy, wentylator itp.) i skonfiguruj kanały logiczne w systemie KNX za pomocą odpowiednich narzędzi ETS lub zgodnie z procedurą konfiguracji integratora. Po konfiguracji moduł będzie odbierał telegramy KNX i odpowiednio przełączał wyjścia, realizując polecenia włącz/wyłącz i sceny automatyki.

Zalecenia

Upewnij się, że prądy obciążenia i całkowita podłączona moc nie przekraczają znamionowej zdolności łączeniowej modułu. Stosuj odpowiednie zabezpieczenia obwodów i przestrzegaj krajowych przepisów dotyczących instalacji elektrycznych. W celu bezpiecznego uruchomienia i konfiguracji w instalacji KNX zaangażuj wykwalifikowanego elektryka lub certyfikowanego integratora KNX.
