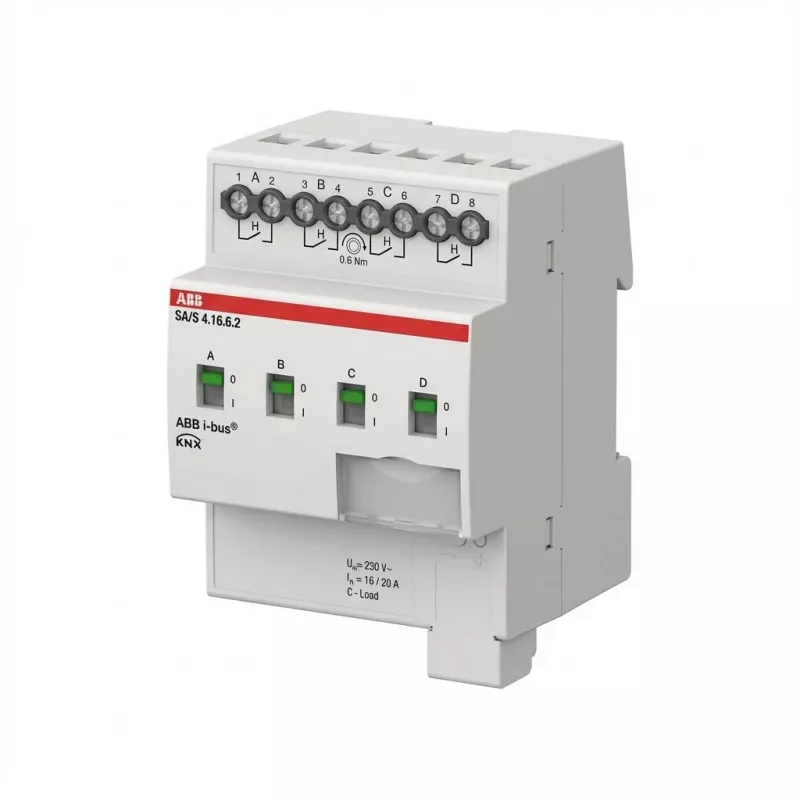

Aktuator przełączający (Schaltaktor) 4-kanałowy, 16 A, obciążenie C, ABB REG SA/S4.16.6.2

ABB REG SA/S4.16.6.2 to montowany na szynie DIN 4-kanałowy aktuator przełączający przeznaczony do instalacji elektrycznych w budynkach i automatyki. Urządzenie zapewnia cztery niezależnie przełączane wyjścia o znamionowej zdolności łączeniowej 16 A na kanał dla obciążeń typu C. Jego kompaktowa obudowa umożliwia instalację w rozdzielnicach lub szafach sterowniczych do scentralizowanego sterowania obwodami oświetleniowymi, małymi silnikami lub innymi odbiornikami elektrycznymi w środowiskach mieszkalnych i komercyjnych.

Zalety

Aktuator przełączający oferuje cztery niezależne kanały w jednym module na szynę DIN, zmniejszając zapotrzebowanie na miejsce w szafach sterowniczych. Każdy kanał obsługuje obciążenie typu C o wartości 16 A, umożliwiając niezawodne przełączanie typowych obwodów oświetleniowych i umiarkowanych obciążeń indukcyjnych. Urządzenie jest przeznaczone do integracji z systemami sterowania budynkiem i zapewnia stabilną pracę, proste okablowanie oraz przewidywalną wydajność przełączania. Jego znormalizowana obudowa na szynę DIN i przejrzysty układ zacisków upraszczają instalację i serwis.

Zastosowanie

• Scentralizowane sterowanie obwodami oświetleniowymi w domach, biurach i budynkach komercyjnych
• Przełączanie umiarkowanych obciążeń indukcyjnych, takich jak małe silniki, pompy lub klimakonwektory
• Integracja z systemami automatyki budynkowej do przełączania scenariuszowego lub harmonogramowego
• Zastąpienie lub konsolidacja wielu przekaźników jednokanałowych w kompaktowy moduł

Kluczowe specyfikacje

• Kanały: 4 niezależne wyjścia przełączające
• Znamionowy prąd łączeniowy: 16 A na kanał dla obciążeń typu C
• Montaż: szyna DIN (standardowa szyna EN)
• Zastosowanie: przełączanie prądu przemiennego dla oświetlenia i umiarkowanych obciążeń indukcyjnych
• Miejsce instalacji: rozdzielnice lub szafy sterownicze, do użytku wewnętrznego

Sposób użycia

Zainstaluj urządzenie na standardowej szynie DIN wewnątrz rozdzielnicy lub szafy sterowniczej, upewniając się, że zasilanie jest odłączone przed podłączeniem przewodów. Podłącz przewody zasilające i obciążenia do odpowiednich zacisków wejściowych i wyjściowych zgodnie z projektem obwodu i lokalnymi przepisami dotyczącymi okablowania. Skonfiguruj aktuator jako część systemu sterowania budynkiem za pomocą wybranej magistrali sterującej lub interfejsu określonego przez integratora systemu. Zweryfikuj poprawność działania, testując każdy kanał w oczekiwanych warunkach obciążenia i potwierdź, że urządzenia ochronne oraz okablowanie są prawidłowo dobrane do przełączania 16 A.

Zalecenia

Użyj aktuatora do konsolidacji wielu punktów przełączania w jeden moduł, aby zaoszczędzić miejsce i uprościć okablowanie. Sprawdź typy obciążeń i prądy rozruchowe przed podłączeniem urządzeń indukcyjnych; jeśli prąd rozruchowy przekracza wartości znamionowe urządzenia lub zabezpieczeń obwodu, dodaj odpowiednie elementy ochronne. Postępuj zgodnie z obowiązującymi przepisami elektrycznymi i instrukcjami producenta podczas instalacji i uruchomienia.
