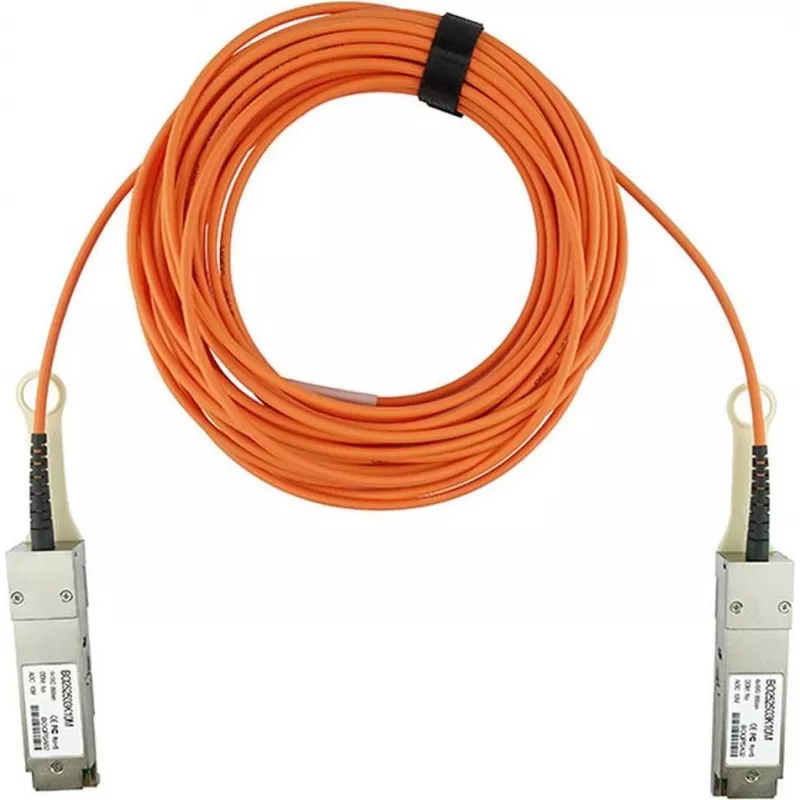

Aktywny kabel optyczny CBO InfiniBand QSFP-AOC-20M-PT-BO — QSFP na QSFP, 20 m

Aktywny kabel optyczny CBO InfiniBand QSFP-AOC-20M-PT-BO to 20-metrowe aktywne łącze optyczne QSFP-na-QSFP, zaprojektowane do szybkich połączeń o niskim opóźnieniu między kompatybilnymi przełącznikami, adapterami hosta i serwerami. Kabel wykorzystuje aktywne transceivery optyczne zintegrowane w modułach QSFP na obu końcach, zapewniając optyczną transmisję sygnału na odległość 20 metrów, eliminując potrzebę stosowania miedzianych połączeń elektrycznych między urządzeniami. Konstrukcja redukuje zakłócenia elektromagnetyczne i zapewnia izolację elektryczną, dzięki czemu nadaje się do gęstych środowisk centrów danych i HPC, gdzie wymagana jest niezawodna łączność na duże odległości.

Zalety

Aktywna konstrukcja optyczna zapewnia wysoką przepustowość i niskie opóźnienie, jednocześnie utrzymując niższą wagę i mniejszą objętość kabla w porównaniu z odpowiednikami miedzianymi. Zintegrowane transceivery QSFP upraszczają instalację dzięki połączeniom plug-and-play w formacie QSFP na każdym końcu, a transmisja optyczna zmniejsza podatność na zakłócenia elektromagnetyczne. Długość 20 m pozwala na elastyczne rozmieszczenie między szafami lub rzędami bez potrzeby stosowania pośrednich transceiverów, wspierając uporządkowane zarządzanie okablowaniem i lepszy przepływ powietrza w szafach sprzętowych.

Zastosowanie

• Bezpośrednie łącza QSFP-na-QSFP między przełącznikami i adapterami InfiniBand lub kompatybilnymi QSFP
• Połączenia między szafami lub rzędami w centrach danych wymagające zasięgu 20 m
• Klastry obliczeniowe wysokiej wydajności (HPC) i sieci obliczeniowe o niskim opóźnieniu
• Sieci pamięci masowej i połączenia SAN, gdzie preferowana jest izolacja optyczna

Kluczowe specyfikacje

• Typ złącza: QSFP na QSFP
• Długość: 20 metrów
• Medium transmisyjne: aktywny kabel optyczny ze zintegrowanymi transceiverami QSFP
• Przeznaczony do: InfiniBand i kompatybilnych szybkich łączy opartych na QSFP
• Korzyści: izolacja elektryczna i zmniejszone zakłócenia elektromagnetyczne
• Format: moduły QSFP plug-and-play na obu końcach

Sposób użycia

Zainstaluj kabel, wkładając każde złącze QSFP do odpowiedniego portu QSFP w przełącznikach, adapterach hosta lub serwerach, aż złącze się zatrzaśnie. Upewnij się, że oba punkty końcowe łącza obsługują aktywne moduły optyczne QSFP i że porty są skonfigurowane do docelowego protokołu i prędkości InfiniBand lub QSFP. Poprowadź kabel tak, aby uniknąć ostrych zagięć i przestrzegaj zaleceń dotyczących promienia gięcia dostarczonych przez producentów szaf i transceiverów. Po podłączeniu sprawdź stan łącza za pomocą diod LED urządzenia lub interfejsów zarządzania oraz potwierdź wynegocjowaną prędkość i kondycję łącza w oprogramowaniu do zarządzania siecią lub pamięcią masową.

Zalecenia

Aby zapewnić niezawodne działanie w dłuższej perspektywie, unikaj ciasnych zagięć i naprężeń mechanicznych w pobliżu modułów QSFP, utrzymuj odpowiedni przepływ powietrza w szafach oraz zapewnij zgodność oprogramowania układowego i sterowników w podłączonych urządzeniach. Używaj 20-metrowego aktywnego kabla optycznego tam, gdzie wymagana jest izolacja elektromagnetyczna i większy zasięg; w przypadku bardzo krótkich połączeń wewnątrz pojedynczej obudowy serwera rozważ bezpośrednie miedziane alternatywy, jeśli są one obsługiwane przez sprzęt.
