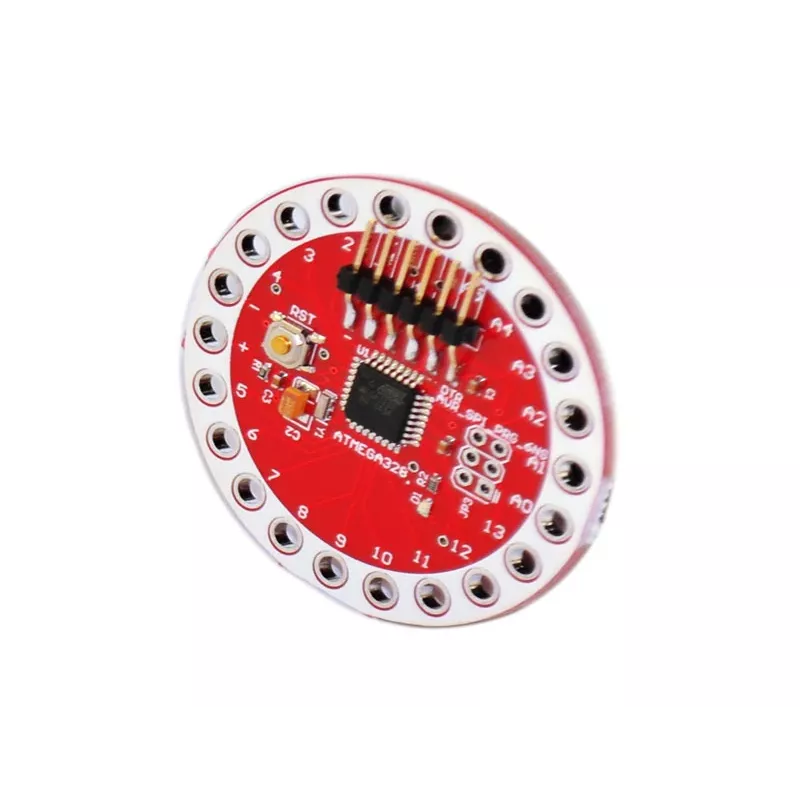

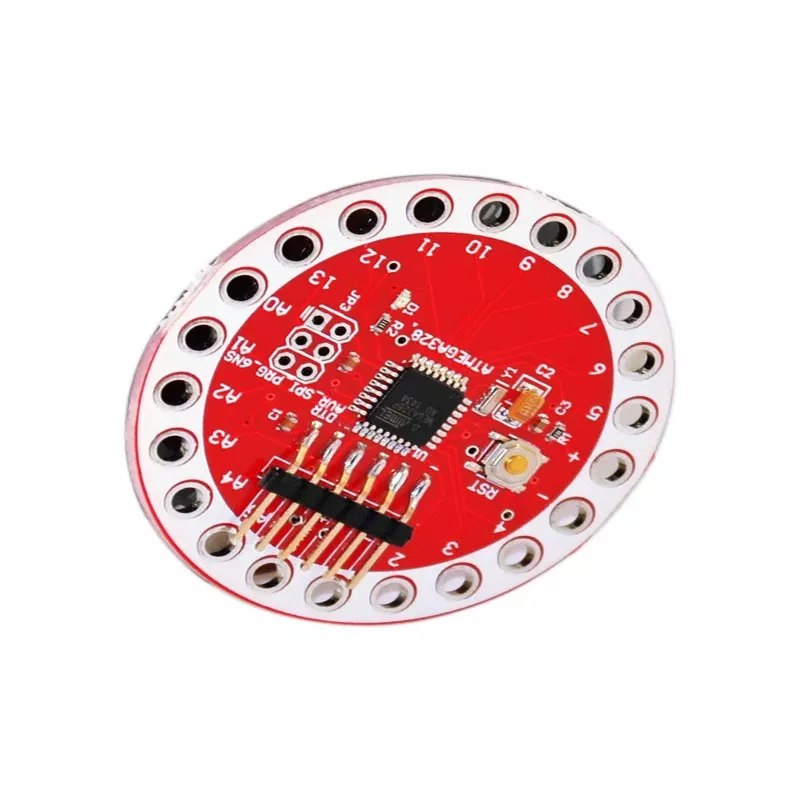

ALLNET 4duino Mainboard for Lilypad (ALL_OY_2021)

Płytka główna ALLNET 4duino dla Lilypad (ALL_OY_2021) to kompaktowa, okrągła, przyszywalna płytka mikrokontrolera zaprojektowana do elektroniki noszonej i projektów e-tekstylnych. Oparta na mikrokontrolerze ATmega328P, działa przy napięciu 5V z częstotliwością taktowania 16 MHz, oferując 14 cyfrowych pinów I/O (6 PWM), 6 wejść analogowych, 32 KB pamięci flash, 2 KB SRAM i 1 KB EEPROM. Płytka posiada przyszywalne wypustki do przewodzącej nici, złącze JST do akumulatora LiPo lub zewnętrznego zasilania 2,7-5,5V oraz diody LED sygnalizujące zasilanie, TX i RX. Jest kompatybilna z Arduino IDE i ma preinstalowany bootloader Arduino LilyPad. Idealna do inteligentnych ubrań, projektów DIY i interaktywnych urządzeń noszonych.

Zalety

Kompaktowy okrągły kształt z przyszywalnymi wypustkami umożliwia bezproblemową integrację z tkaniną. Niski pobór mocy i szeroki zakres napięcia wejściowego wspierają aplikacje noszone zasilane bateryjnie. Preinstalowany bootloader zapewnia łatwe programowanie przez zewnętrzny konwerter FTDI/USB-szeregowy.

Zastosowanie

• Elektronika noszona i e-tekstylia
• Inteligentne ubrania i moda technologiczna
• Interaktywne projekty DIY
• Edukacyjne zestawy STEM

Kluczowe specyfikacje

• Mikrokontroler: ATmega328P
• Napięcie robocze: 5V
• Napięcie wejściowe (zalecane): 2,7V - 5,5V
• Częstotliwość taktowania: 16 MHz
• Cyfrowe piny I/O: 14 (6 wyjść PWM)
• Analogowe piny wejściowe: 6
• Pamięć flash: 32 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• Współczynnik kształtu: Okrągły, przyszywalny
• Łączność: Przyszywalne wypustki do przewodzącej nici
• Interfejs programowania: Szeregowy (wymaga zewnętrznego konwertera FTDI/USB-szeregowy)
• Źródło zasilania: Złącze JST do akumulatora LiPo lub zewnętrznego zasilania 2,7-5,5V
• Diody LED sygnalizacyjne: Zasilanie, TX, RX
• Kompatybilność oprogramowania: Arduino IDE
• Maksymalny prąd na pin I/O: 40 mA
• Średnica: ok. 50 mm
• Grubość: ok. 3 mm
• Bootloader: Preinstalowany bootloader Arduino LilyPad

Zalecenia

Do programowania użyj zewnętrznego adaptera FTDI lub konwertera USB-szeregowy (nie dołączone). Połącz z przewodzącą nicią i akumulatorem LiPo do projektów noszonych.
