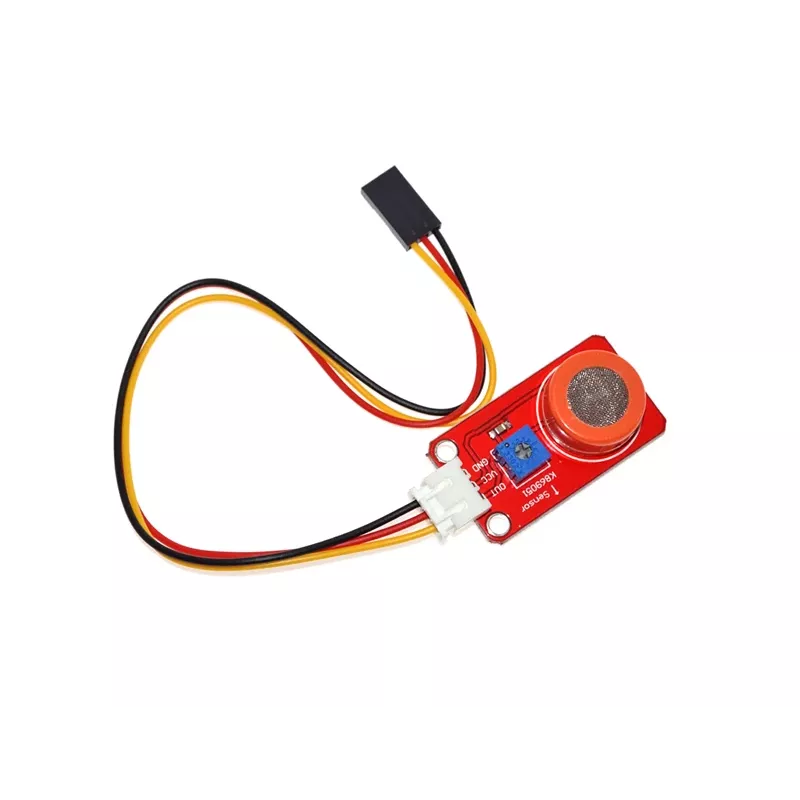

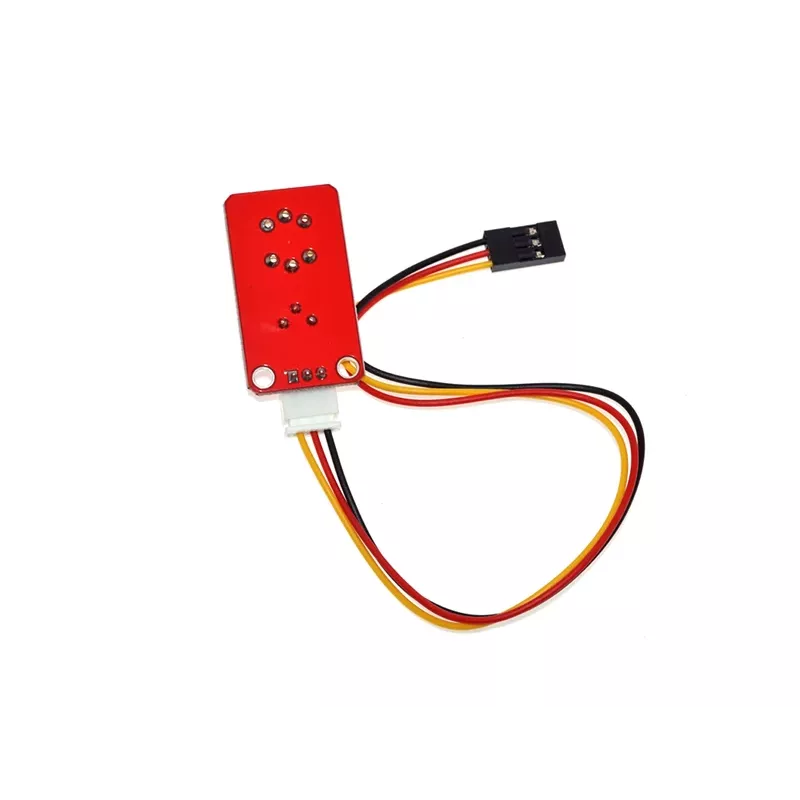

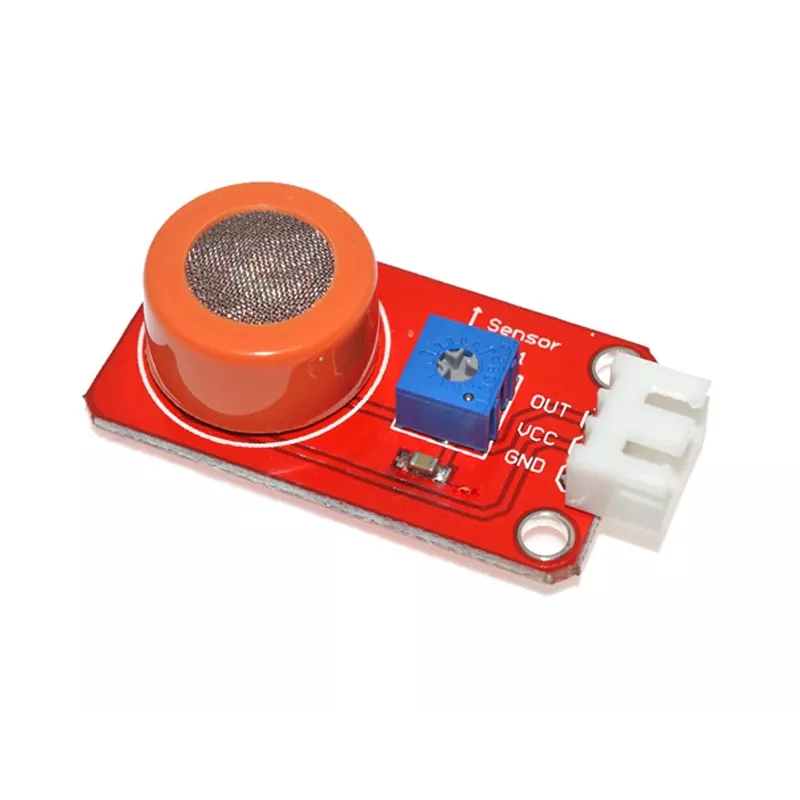

ALLNET 4duino MQ-3 czujnik gazu alkoholu (ALL_OY_3327)

ALLNET 4duino MQ-3 czujnik gazu alkoholu (ALL_OY_3327) wyróżnia się podwójnymi wyjściami analogowymi i cyfrowymi, co umożliwia elastyczną integrację z Arduino, Raspberry Pi i innymi mikrokontrolerami. W przeciwieństwie do prostych detektorów alkoholu, moduł ten wykorzystuje półprzewodnikowy element czujnikowy SnO2 z regulowanym potencjometrem do dostrajania czułości, dzięki czemu nadaje się zarówno do alarmów progowych, jak i precyzyjnych pomiarów analogowych.

Najważniejsze cechy

• Wykrywa alkohol (etanol), benzynę, heksan, LPG i CO
• Analogowe (0-5V) i cyfrowe (TTL) sygnały wyjściowe
• Potencjometr na płytce do regulacji czułości
• Szybki czas reakcji ≤10 sekund
• Szeroki zakres detekcji: 0,05–10 mg/L alkoholu (300–10000 ppm)
• Interfejs 4-pinowy (VCC, GND, DOUT, AOUT)

W codziennym użytkowaniu

Czujnik MQ-3 jest idealny do projektów alkomatów, monitorowania jakości powietrza i systemów bezpieczeństwa. Po czasie wstępnego nagrzewania około 20 sekund czujnik zapewnia stabilne odczyty. Wyjście analogowe może być odczytywane przez dowolny przetwornik ADC, podczas gdy wyjście cyfrowe wyzwala się, gdy stężenie gazu przekroczy próg ustawiony potencjometrem. Moduł działa przy 5V DC i zużywa mniej niż 150 mA, co czyni go odpowiednim do zastosowań zasilanych bateryjnie.

Pełna specyfikacja

• Typ czujnika: półprzewodnikowy czujnik gazu
• Gazy docelowe: alkohol (etanol), benzyna, heksan, LPG, CO
• Zakres detekcji (alkohol): 0,05–10 mg/L (300–10000 ppm)
• Napięcie robocze: 5V DC
• Napięcie grzejnika: 5V DC
• Sygnał wyjściowy: analogowy (0-5V), cyfrowy (TTL)
• Interfejs: 4-pinowy (VCC, GND, DOUT, AOUT)
• Czas reakcji: ≤10 s
• Czas regeneracji: ≤30 s
• Temperatura pracy: -10°C do 50°C
• Wilgotność pracy: ≤95% RH
• Materiał elementu czujnikowego: dwutlenek cyny (SnO2)
• Regulowana czułość: tak, przez potencjometr na płytce
• Czas wstępnego nagrzewania: ok. 20 s
• Pobór mocy: <150 mA
• Kompatybilność: Arduino, Raspberry Pi, ESP32/ESP8266, mikrokontrolery

Uwaga końcowa

ALLNET 4duino MQ-3 to niezawodny i wszechstronny moduł czujnika gazu do wykrywania alkoholu i nie tylko, oferujący zarówno wyjścia analogowe, jak i cyfrowe do elastycznej integracji z projektami.
