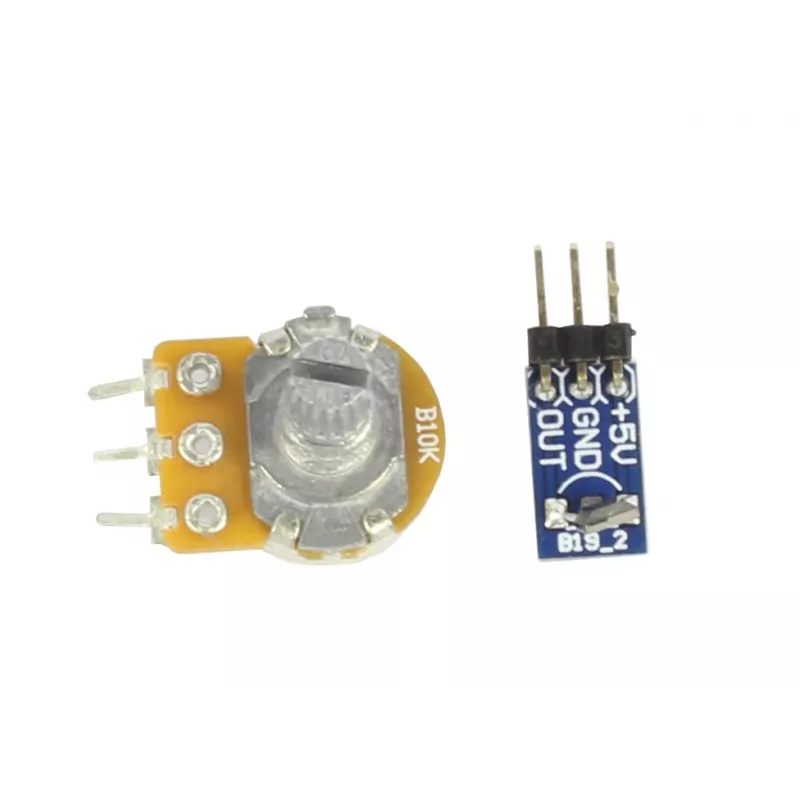

ALLNET 4duino Potentiometer and Analog Hall Sensor Module (4duino_B19)

Moduł ALLNET 4duino Potentiometer and Analog Hall Sensor Module (4duino_B19) to wszechstronny moduł z podwójnym czujnikiem przeznaczony dla platform Arduino, Raspberry Pi i innych mikrokontrolerów. Łączy w sobie potencjometr obrotowy i liniowy analogowy czujnik Halla na kompaktowej płytce PCB o wymiarach 32 x 14 mm, zapewniając dwa niezależne analogowe wyjścia napięciowe do precyzyjnego sterowania i wykrywania pola magnetycznego.

Zalety

Moduł oferuje ekonomiczne i oszczędzające miejsce rozwiązanie dla projektów wymagających zarówno ręcznego wprowadzania danych (za pomocą potencjometru), jak i bezstykowego wykrywania magnetycznego. Wyjścia analogowe są łatwe do odczytu za pomocą przetwornika ADC dowolnego mikrokontrolera, umożliwiając płynną regulację zmienną i dokładny pomiar pola magnetycznego. Standardowe piny goldpin 2,54 mm zapewniają prostą integrację z płytkami stykowymi i prototypowymi.

Zastosowania

• Projekty DIY i hobbystyczne
• Robotyka – wykrywanie położenia i sterowanie silnikami
• Prototypowanie i środowiska edukacyjne
• Wykrywanie pola magnetycznego i czujniki zbliżeniowe

Kluczowe specyfikacje

• Typy czujników: Potencjometr obrotowy i liniowy analogowy czujnik Halla
• Sygnał wyjściowy: Napięcie analogowe (0V do VCC)
• Napięcie zasilania: 3,3V – 5V DC
• Interfejs: 3-pinowe złącze na czujnik (VCC, GND, Signal)
• Liczba czujników: 2
• Wymiary modułu (dł. x szer.): 32 x 14 mm
• Połączenia: Standardowe piny goldpin 2,54 mm

Zalecenia

Aby uzyskać najlepsze rezultaty, zasilaj moduł stabilnym napięciem 5V i podłącz wyjścia analogowe do pinów ADC mikrokontrolera. Sygnał z czujnika Halla jest proporcjonalny do natężenia pola magnetycznego; używaj magnesu o znanej polaryzacji dla spójnych odczytów. Moduł idealnie nadaje się do zestawów edukacyjnych i laboratoriów prototypowych.
