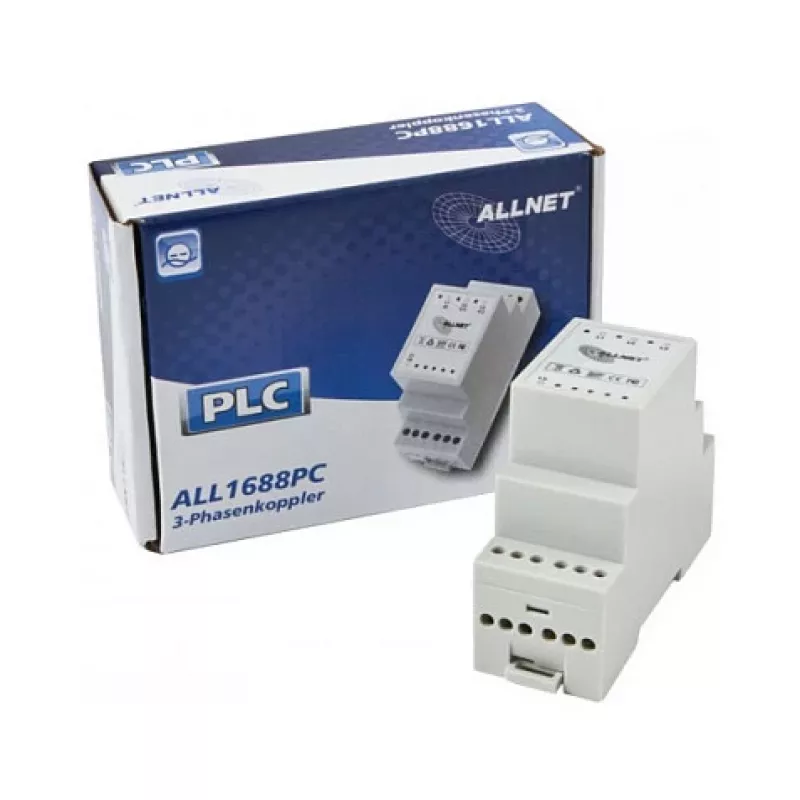

ALLNET ALL1688PC sprzęgacz faz Powerline, 3-fazowy + neutralny, pasywny, 1-70 MHz, szyna DIN

Elektrycy i instalatorzy sieci używają ALL1688PC do sprzęgania sygnałów komunikacji Powerline we wszystkich trzech fazach i przewodzie neutralnym w rozdzielnicach elektrycznych budynków mieszkalnych i komercyjnych. Urządzenie montowane na szynie DIN mostkuje fazy, dzięki czemu sygnały PLC z jednej fazy docierają do urządzeń na innej fazie, poprawiając zasięg i niezawodność w instalacjach trójfazowych.

Kluczowe specyfikacje

• Typ produktu: sprzęgacz faz Powerline
• Fazy: 3-fazowy + neutralny (L1, L2, L3, N)
• Typ sprzężenia: pasywny
• Zakres częstotliwości: 1–70 MHz
• Maksymalne napięcie robocze: 250 V AC (L-N), 440 V AC (L-L)
• Maksymalny prąd roboczy: 63 A na fazę
• Tłumienność wtrąceniowa: < 1 dB
• Montaż: na szynie DIN (TS35)
• Typ zacisków: zaciski śrubowe
• Maksymalny przekrój przewodu: 16 mm²
• Materiał obudowy: tworzywo sztuczne
• Temperatura pracy: -25°C do +70°C
• Zgodne standardy: HomePlug AV, HomePlug AV2, G.hn, IEEE 1901

Dlaczego warto wybrać

Pasywna konstrukcja nie wymaga zewnętrznego zasilania i wprowadza minimalne straty sygnału, zapewniając wydajne sprzężenie bez aktywnej elektroniki. Solidne zaciski śrubowe mieszczą grube przewody, a montaż na szynie DIN upraszcza instalację w rozdzielnicach.

Idealne zastosowania

• Sprzęganie sygnałów Powerline w trójfazowych budynkach mieszkalnych lub komercyjnych.
• Rozszerzanie zasięgu sieci Powerline na różne fazy.
• Integracja z sieciami HomePlug AV/AV2, G.hn lub IEEE 1901.

Warto wiedzieć

Sprzęgacz działa w szerokim zakresie częstotliwości 1–70 MHz, obejmującym popularne standardy komunikacji Powerline. Jest przystosowany do prądów do 63 A na fazę, co czyni go odpowiednim dla typowych instalacji domowych i lekkich komercyjnych.
