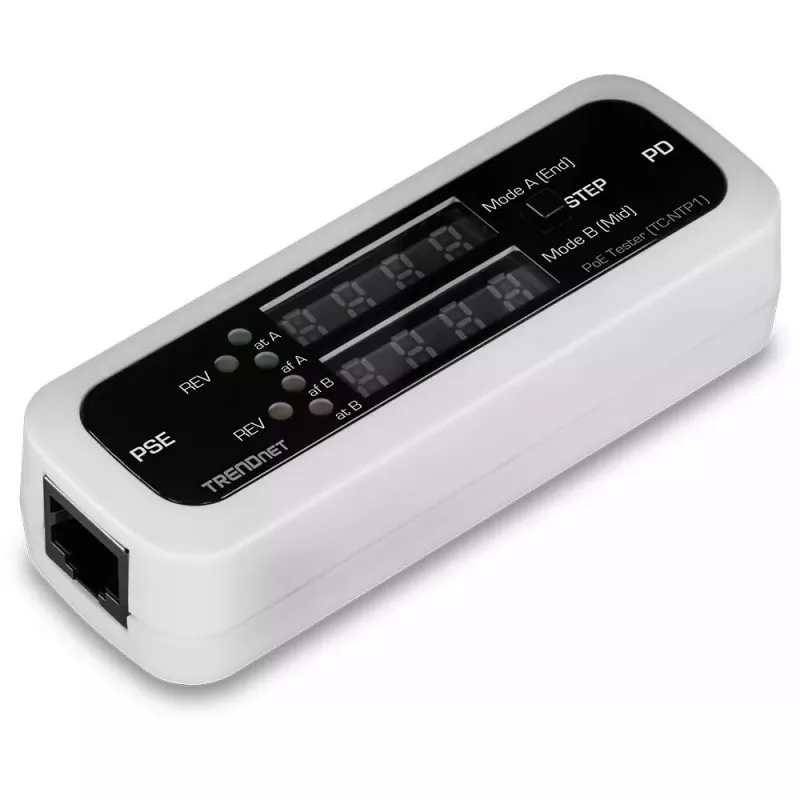

Analizator sieci Trendnet TC-NTP1

Tester PoE TRENDnet TC-NTP1 Inline to kompaktowy, bezbateryjny tester sieciowy przeznaczony do diagnostyki PoE w linii. Podłącza się go pomiędzy urządzenie zasilające (PSE) a urządzenie zasilane (PD) za pomocą dwóch portów Gigabit i wyświetla pomiary w czasie rzeczywistym, takie jak napięcie, natężenie i moc. Tester obsługuje standardy IEEE 802.3af/at/bt dla aktywnego PoE do 100 W, a także wykrywa niestandardowe urządzenia pasywnego PoE w zakresie 11–60 V. Jego niewielkie rozmiary (około 100 mm x 36 mm x 26 mm) sprawiają, że jest wygodny do przenoszenia podczas pracy w terenie.

Zalety

TC-NTP1 umożliwia natychmiastowy pomiar parametrów PoE bez potrzeby używania baterii lub dodatkowego sprzętu, oferując 4-cyfrowy wyświetlacz LED na przednim panelu oraz wskaźniki LED pokazujące typ PoE, źródło, polaryzację i moc. Oferuje trzy tryby elastycznego testowania — tryb T do oceny portów PSE i napięcia wyjściowego, tryb N do pasywnych urządzeń PoE oraz tryb I do pomiarów PD w linii — a także zawiera przycisk krokowy do przełączania lub blokowania odczytów oraz przełącznik do zmiany trybów.

Zastosowanie (zadania / przypadki użycia)

• Technicy terenowi weryfikujący napięcie PoE i dostarczanie zasilania do kamer IP, punktów dostępowych i telefonów VoIP
• Inżynierowie sieci testujący przełączniki i iniektory PoE w celu określenia obsługiwanych standardów i mocy wyjściowej
• Rozwiązywanie problemów z instalacjami pasywnego PoE i niestandardowymi zasilaczami
• Monitorowanie w linii napięcia, prądu lub mocy PD w czasie rzeczywistym podczas instalacji lub konserwacji

Specyfikacja techniczna

• Model: TRENDnet TC-NTP1

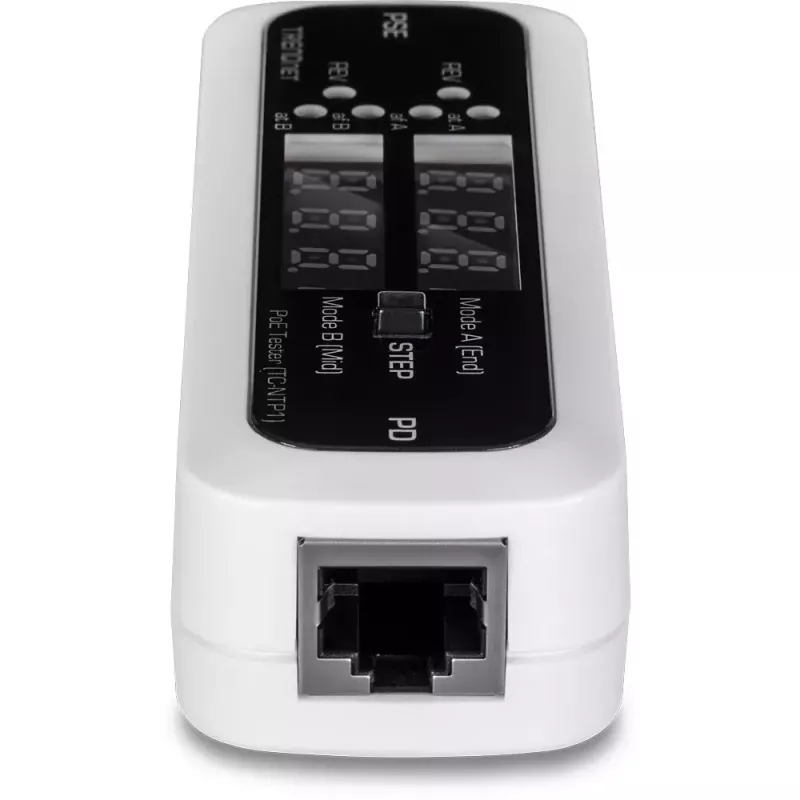

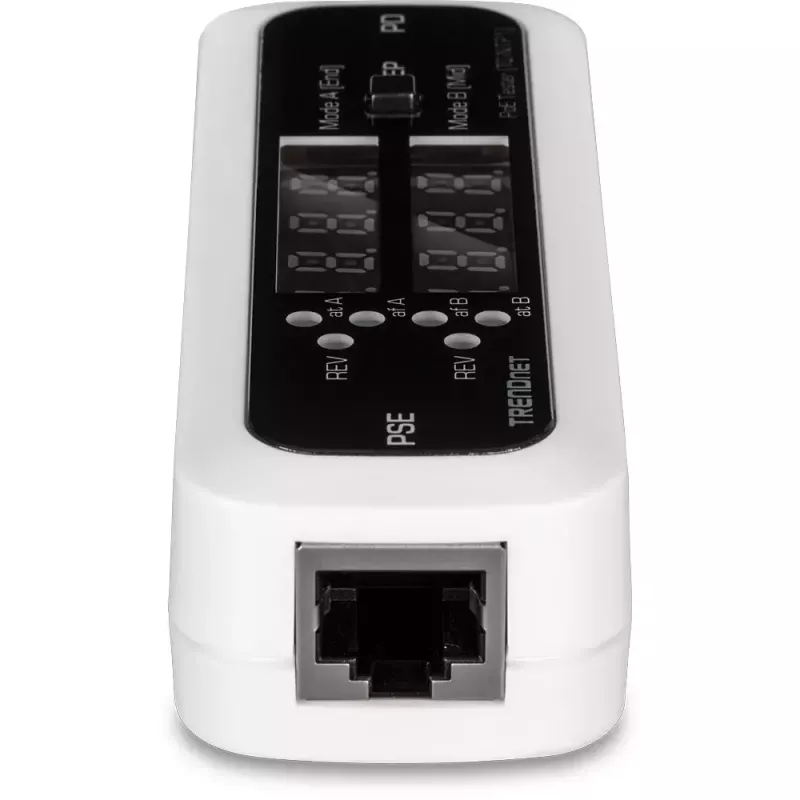

• Porty: 1 x port Gigabit PSE, 1 x port Gigabit PD
• Obsługa PoE: IEEE 802.3af / 802.3at / 802.3bt (aktywne) do 100 W; pasywne PoE 11–60 V

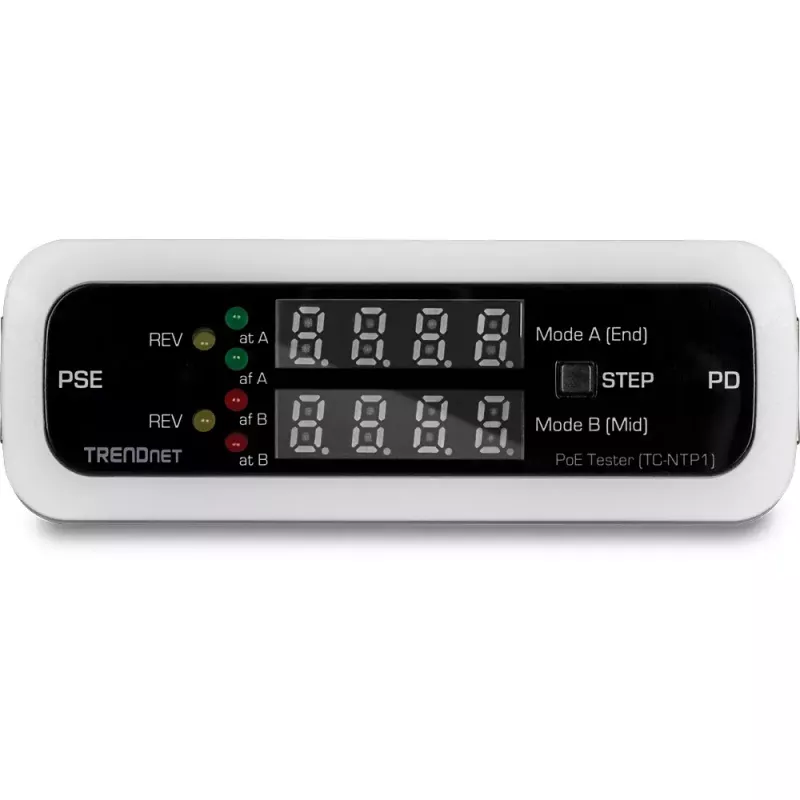

• Wyświetlacz: Przedni panel z niebieskim wyświetlaczem LED 4-cyfrowym, siedmiosegmentowym
• Tryby testowania: tryb T, tryb N, tryb I
• Elementy sterujące: przycisk krokowy do przełączania/blokowania odczytów; dolny przełącznik do zmiany trybów
• Zasilanie: praca bezbateryjna (zasilanie z połączenia PoE)
• Wymiary: ~100 mm x 36 mm x 26 mm
• Certyfikaty: CE, FCC

Jak używać

Podłącz PSE (przełącznik lub iniektor PoE) do portu Gigabit oznaczonego PSE, a PD (zasilane urządzenie) do portu Gigabit oznaczonego PD. Użyj dolnego przełącznika, aby wybrać tryb T do testowania portu PSE i pomiaru napięcia wyjściowego, tryb N do niestandardowych urządzeń pasywnego PoE lub tryb I do pomiaru w linii podłączonego PD. Naciśnij przycisk krokowy, aby przełączać odczyty napięcia, natężenia i mocy; naciśnij i przytrzymaj, jeśli chcesz zablokować konkretny odczyt do ciągłego monitorowania. Odczytaj wartości liczbowe na przednim wyświetlaczu LED i sprawdź wskaźniki LED dla typu PoE, polaryzacji i statusu zasilania.

Zalecenia

Używaj TC-NTP1 w linii pomiędzy PSE a PD, gdy potrzebujesz natychmiastowych pomiarów mocy w czasie rzeczywistym. Aby uzyskać najlepsze wyniki, upewnij się, że tryb odpowiada typowi urządzenia (tryb T do testowania PSE, tryb N do pasywnego PoE, tryb I do pomiaru PD w linii) i unikaj umieszczania testera w środowiskach o ekstremalnych temperaturach lub wilgoci.
