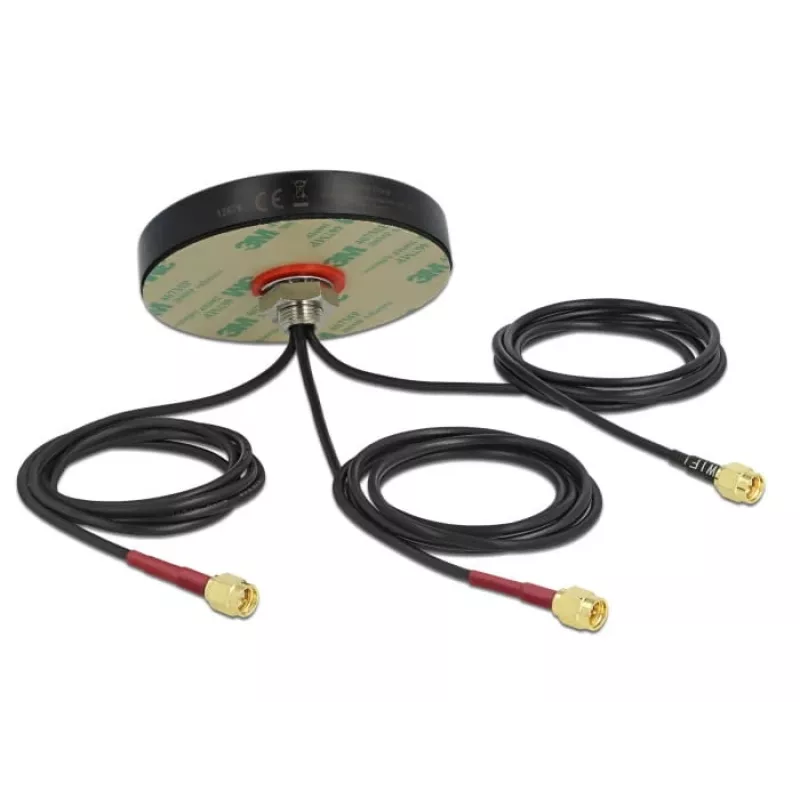

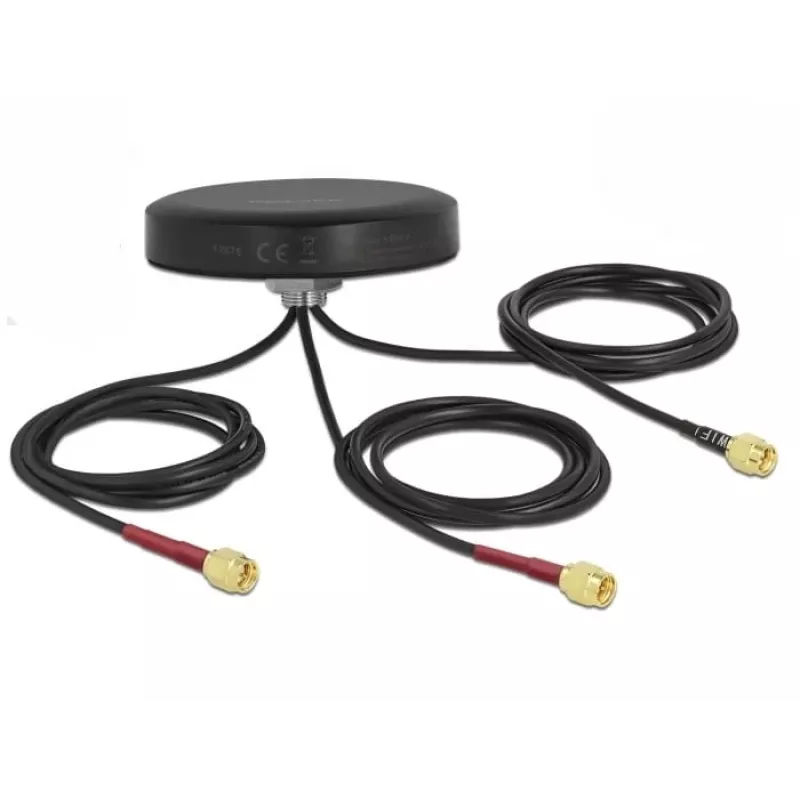

Antena DeLOCK 12676

Antena DeLOCK 12676 to kompaktowa antena zewnętrzna/wewnętrzna przeznaczona do łączności bezprzewodowej wielopasmowej. Obejmuje zakresy częstotliwości 0,698–0,96 GHz, 1,71–2,69 GHz, 2,4–2,483 GHz oraz 4,9–5,825 GHz, obsługuje impedancję 50 Ω, polaryzację liniową i zapewnia wzmocnienie do 3 dBi. Antena wykorzystuje złącze SMA i nadaje się do integracji z urządzeniami wymagającymi niezawodnego odbioru i nadawania w pasmach GSM, UMTS, LTE, Dual Band WLAN, Bluetooth, ISM, ZigBee, DECT, Z-Wave, NB-IoT, MIMO i LoRa (868/915 MHz).

Zalety

DeLOCK 12676 oferuje szerokie pokrycie częstotliwości w kompaktowej obudowie, umożliwiając jednej antenie obsługę wielu protokołów bezprzewodowych. Impedancja 50 Ω i złącze SMA zapewniają kompatybilność z powszechnie stosowanymi modułami sieciowymi i radiowymi. Przy maksymalnym wzmocnieniu 3 dBi i polaryzacji liniowej antena zapewnia zrównoważoną wydajność zarówno w instalacjach wewnętrznych, jak i zewnętrznych, utrzymując niskie wartości VSWR w celu efektywnego przesyłania sygnału.

Zastosowanie

• Wielopasmowe routery i bramy sieciowe
• Urządzenia IoT wykorzystujące NB-IoT, LoRa lub ZigBee
• Moduły bezprzewodowe GSM, UMTS i LTE
• Urządzenia z dwupasmowym Wi‑Fi i Bluetooth
• Aplikacje wymagające anteny zewnętrznej ze złączem SMA

Kluczowe dane techniczne

• Pasmo częstotliwości: 0,698–0,96; 1,71–2,69; 2,4–2,483; 4,9–5,825 GHz
• Wzmocnienie anteny (maks.): 3 dBi
• Impedancja: 50 Ω
• Typ złącza: SMA
• Polaryzacja: liniowa
• VSWR: 2,0/3,0
• Kolor: czarny
• Wymiary: wysokość 16,3 mm, średnica 81,3 mm

Sposób użycia

Podłącz antenę DeLOCK 12676 do portu SMA urządzenia i ustaw ją pionowo, aby uzyskać ogólną charakterystykę dookólną. Do użytku zewnętrznego zamontuj antenę w miejscu z wyraźną linią widoczności do pożądanych źródeł sygnału i chroń złącze przed bezpośrednim wnikaniem wody. Przed rozpoczęciem pracy sprawdź ustawienia urządzenia i częstotliwości, aby dopasować je do obsługiwanych pasm anteny.

Zalecenia

Dla optymalnej wydajności umieść antenę z dala od dużych metalowych przedmiotów i innych anten, aby zmniejszyć zakłócenia. W przypadku używania z systemami MIMO instaluj osobne anteny z odpowiednim odstępem i orientacją zgodnie z wytycznymi producenta urządzenia.
