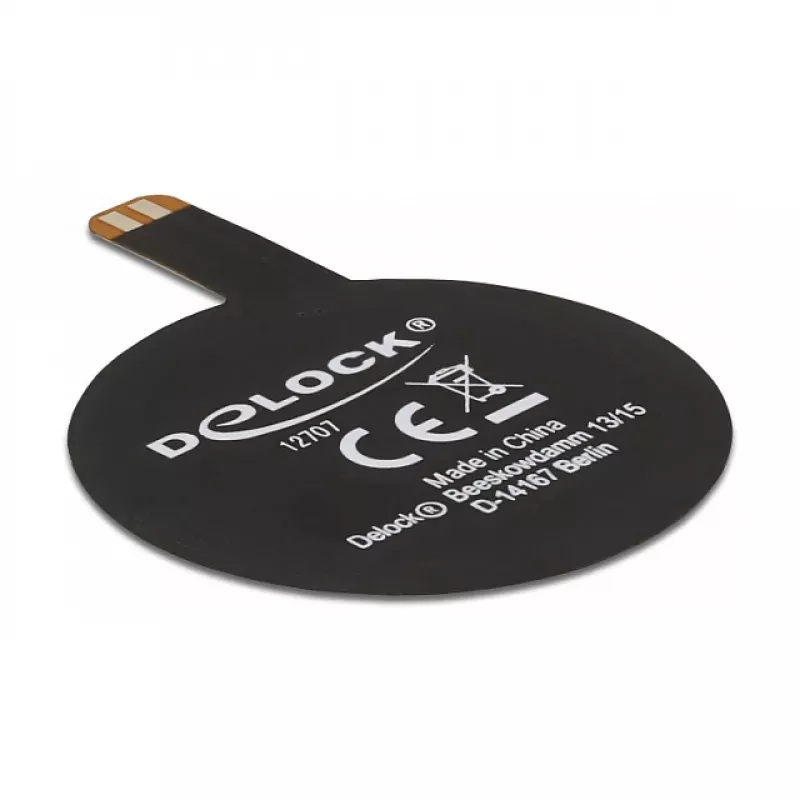

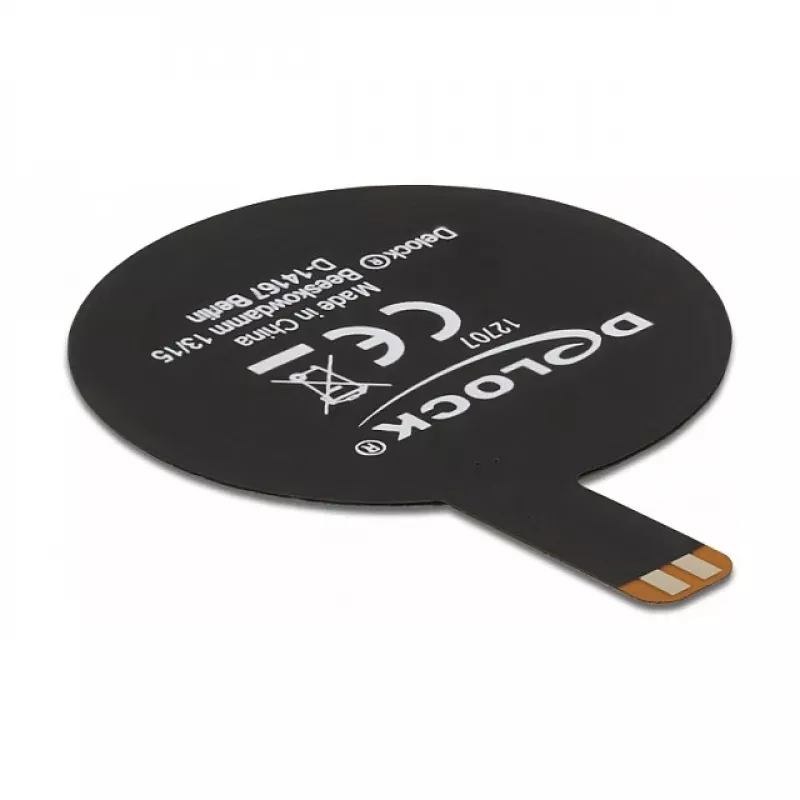

Antena sieciowa DeLOCK 12707

Antena sieciowa DeLOCK 12707 jest przeznaczona do użytku wewnętrznego w systemach NFC 13,56 MHz. Dzięki impedancji 50 Ω i kompaktowej, niskoprofilowej obudowie (40 mm × 54,5 mm × 0,27 mm) ta czarna antena nadaje się do integracji z urządzeniami sieciowymi i obsługującymi NFC, gdzie przestrzeń jest ograniczona. Produkt jest dostarczany pojedynczo w woreczku foliowym.

Zalety

Antena obsługuje pasmo częstotliwości NFC 13,56 MHz i zapewnia stabilną impedancję 50 Ω, co gwarantuje kompatybilność ze standardowymi modułami front-end NFC. Bardzo smukła konstrukcja i niewielkie rozmiary sprawiają, że nadaje się do ciasnych przestrzeni montażowych, a czarne wykończenie umożliwia dyskretny montaż wewnątrz urządzeń.

Zastosowanie

• Wewnętrzne moduły i czytniki NFC pracujące w paśmie 13,56 MHz
• Kompaktowe urządzenia sieciowe i systemy wbudowane
• Urządzenia wymagające niskoprofilowej, dyskretnej anteny

Kluczowe dane techniczne

• Pasmo częstotliwości: 0,01356 GHz (13,56 MHz)
• Impedancja: 50 Ω
• Wymiary: 40 mm (szer.) × 54,5 mm (gł.) × 0,27 mm (wys.)
• Kolor: Czarny
• Opakowanie: 1 szt. w woreczku foliowym
• Marka: DELOCK, MPN: 12707, EAN: 4043619127078

Sposób użycia

Zainstaluj antenę wewnątrz urządzenia w pobliżu modułu NFC lub czytnika, postępując zgodnie z wytycznymi producenta dotyczącymi rozmieszczenia mechanicznego i układu RF. Zapewnij prawidłowe połączenie 50 Ω z modułem front-end NFC lub układem dopasowującym i unikaj umieszczania dużych metalowych przedmiotów bezpośrednio przy obszarze anteny, aby zapobiec rozstrojeniu. Po instalacji zweryfikuj działanie anteny za pomocą testów RF.

Zalecenia

Aby uzyskać najlepsze wyniki, umieść antenę z wolną przestrzenią wokół niej i zachowaj co najmniej kilka milimetrów odstępu od dużych elementów przewodzących. Jeśli wystąpią problemy z integracją, zapoznaj się z wytycznymi dotyczącymi układu RF urządzenia i w razie potrzeby przeprowadź dopasowanie impedancji.
