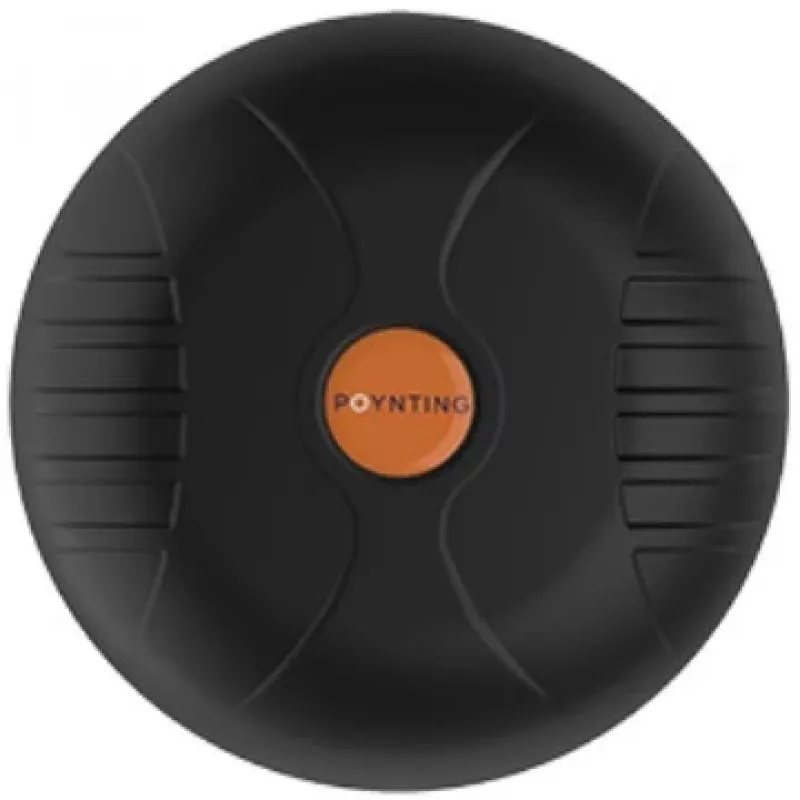

Antena sieciowa kierunkowa MIMO Poynting A-MIMO-0004-V1-15-B SMA, 21 dBi, 0,617–7,2 GHz

Poynting A-MIMO-0004-V1-15-B to kierunkowa antena sieciowa MIMO oferująca zintegrowaną wielopasmową funkcjonalność w kompaktowej, czarnej obudowie. Konstrukcja 5-w-1 łączy dwa elementy komórkowe, dwa dwuzakresowe elementy Wi‑Fi oraz element GPS/GLONASS, zapewniając jednoczesne pokrycie od 0,617 do 7,2 GHz z maksymalnym zyskiem 21 dBi. Antena wykorzystuje złącza SMA, impedancję 50 Ω i jest przeznaczona do kierunkowych instalacji komórkowych i Wi‑Fi w transporcie, marine oraz przemysłowych środowiskach M2M/IoT. Obudowa jest kompaktowa i wytrzymała, zaprojektowana do pracy w wymagających warunkach przy minimalizacji powierzchni montażowej i złożoności instalacji.

Zalety

Zintegrowany układ 5-w-1 zmniejsza potrzebę stosowania wielu oddzielnych anten, dostarczając komórkowe 2x2 MIMO, Wi‑Fi 2x2 MIMO i GNSS w jednej jednostce, co upraszcza instalację i okablowanie. Ultraszerokopasmowe pokrycie komórkowe (617–6000 MHz) i rozszerzone wsparcie Wi‑Fi (2,4 GHz i 5–7,2 GHz) zapewniają szeroką kompatybilność z operatorami i technologiami, w tym współczesne zastosowania LTE/4G i 5G do 6 GHz. Charakterystyki promieniowania anteny równoważą pokrycie dookólne i zróżnicowanie charakterystyk w celu poprawy stabilności łącza w kontekstach mobilnych i morskich. Kompaktowe wymiary, niezawodna konstrukcja oraz zgodność z CE i RoHS sprawiają, że nadaje się do zastosowań komercyjnych, przemysłowych i transportowych.

Przeznaczenie

• Instalacje pojazdowe dla flot komercyjnych i przemysłowych
• Anteny morskie do łodzi i statków wymagających łączności komórkowej, Wi‑Fi i GNSS
• Bramy M2M i IoT potrzebujące wielopasmowej łączności komórkowej i dwuzakresowego Wi‑Fi
• Tymczasowe lub stałe łącza kierunkowe wymagające wysokiego zysku i MIMO

Kluczowe specyfikacje

• Zakres częstotliwości: 0,617–7,2 GHz (elementy komórkowe i Wi‑Fi w tym paśmie)
• Maksymalny zysk: 21 dBi
• Konfiguracja: 5‑w‑1 (2 elementy komórkowe, 2 elementy Wi‑Fi, 1 element GNSS)
• Impedancja: 50 Ω
• Złącza: SMA
• Zasilanie: obsługiwane wejście DC (zakres wejściowy 2,7–3,3 V), maksymalne zużycie do 50 W
• Obudowa: kompaktowa czarna obudowa — wysokość ok. 65 mm, średnica ok. 160 mm, masa ok. 740 g
• Środowiskowa: konstrukcja odporna na warunki atmosferyczne odpowiednia do użytku transportowego i morskiego; zgodność z CE i RoHS

Sposób użycia

Zamontuj antenę w odpowiednim, podwyższonym i niezasłoniętym miejscu na pojeździe lub jednostce pływającej, gdzie możliwe jest uzyskanie pokrycia kierunkowego w kierunku docelowego nadajnika komórkowego lub punktu dostępowego. Podłącz każdy kabel SMA do odpowiednich portów modemu, routera lub urządzenia Wi‑Fi zgodnie ze schematem okablowania producenta urządzenia dla MIMO i GNSS. Upewnij się, że zasilanie DC mieści się w określonym zakresie wejściowym i że przebiegi kablowe wykorzystują przewód koncentryczny 50 Ω tam, gdzie jest to wymagane. Dokręć złącza SMA, aby zapobiec przedostawaniu się wilgoci, oraz sprawdź uziemienie i uszczelnienie uchwytów, jeśli są używane w środowisku morskim lub narażonym na warunki atmosferyczne.

Zalecenia

Dla uzyskania najlepszej wydajności ustaw antenę w kierunku głównego źródła sygnału, zminimalizuj pobliskie metalowe przeszkody i stosuj wysokiej jakości okablowanie 50 Ω z odpowiednim tłumieniem ferrytowym. Okresowo sprawdzaj uszczelki i połączenia pod kątem korozji w środowiskach morskich oraz weryfikuj umiejscowienie anteny przy zmianie operatorów lub pasm częstotliwości, aby utrzymać optymalną wydajność MIMO.
