Antena tubowa RF Elements HG3-CC-S90

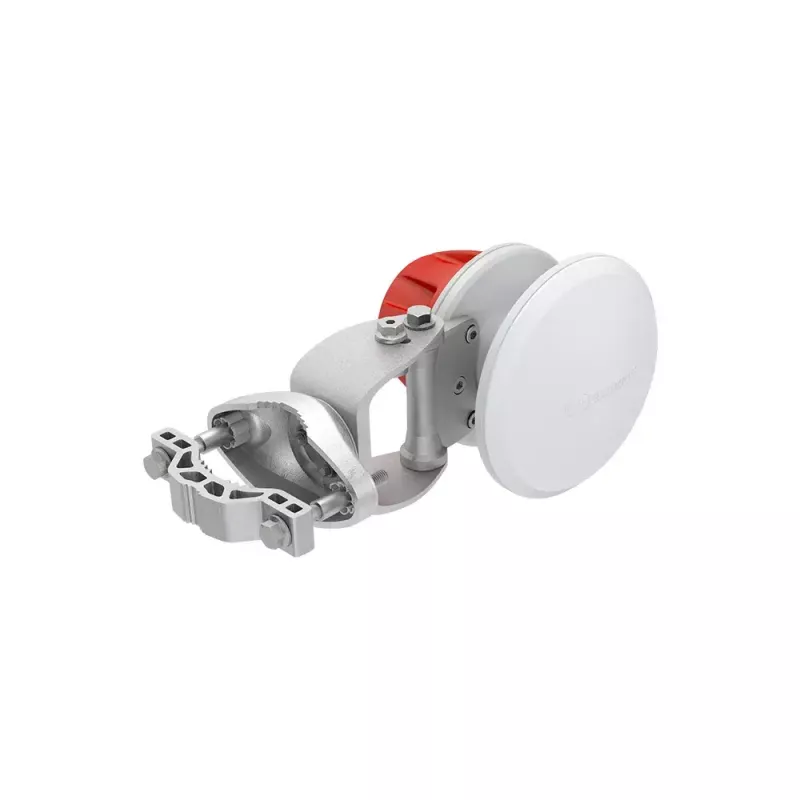

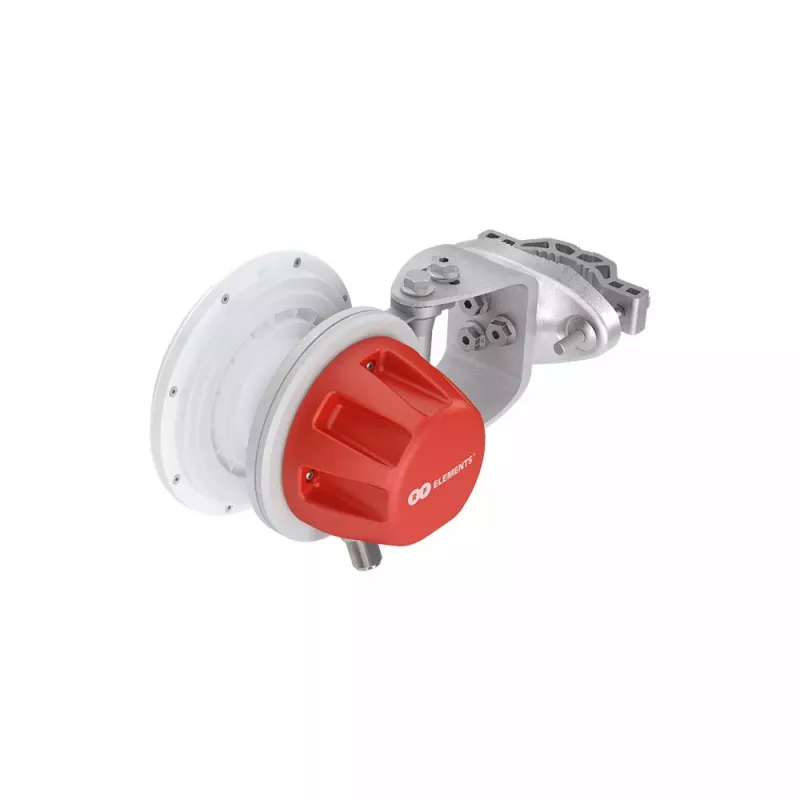

RF Elements HG3-CC-S90 to kompaktowa symetryczna antena tubowa klasy operatorskiej zaprojektowana do pracy w paśmie 5,18–6,40 GHz. Model ten charakteryzuje się okrągłą wiązką główną, złączem żeńskim typu N oraz stabilnym zyskiem 9,6 dBi, zapewniając szerokopasmową wydajność i kompaktowe wymiary (312 × 157 × 152 mm) w instalacjach, gdzie wymagana jest wydajność widmowa, skalowalność i precyzyjny zasięg.

Zalety

Konstrukcja Symmetrical Horn Carrier Class Gen2 zapewnia identyczną szerokość wiązki w azymucie i elewacji, eliminuje listki boczne oraz redukuje szumy odbierane i nadawane w porównaniu z tradycyjnymi antenami sektorowymi. Niezależna od częstotliwości charakterystyka promieniowania gwarantuje stabilny zysk w całym paśmie 5180–6400 MHz. Kompaktowa budowa i trwałe aluminiowe materiały zapewniają odporność na warunki atmosferyczne, jednocześnie zmniejszając fizyczną powierzchnię zajmowaną na wieżach. Złącza żeńskie typu N zapewniają kompatybilność z szeroką gamą radiotelefonów ze złączem.

Zastosowanie

• Zewnętrzne sieci bezprzewodowe punkt-wielopunkt w paśmie 5 GHz
• Wdrożenia sektorowe o dużej gęstości wymagające wąskich, współlokowanych sektorów
• Instalacje na wieżach z ograniczeniami przestrzeni lub kosztów wynajmu
• Środowiska, w których istotne jest niskie promieniowanie listków bocznych i lepsze ponowne wykorzystanie widma

Kluczowe specyfikacje

• Pasmo częstotliwości: 5,18–6,40 GHz
• Maksymalny zysk anteny: 9,6 dBi
• Impedancja: 50 Ω
• Złącze: żeńskie typu N
• Kąt promieniowania: 90° (model S90)
• Wymiary (szer. × gł. × wys.): 312 × 157 × 152 mm
• Waga: 1,8 kg
• Kolor: biały, czerwony
• Materiał: aluminium odlewane ciśnieniowo, tłoczone i wytłaczane; tworzywa odporne na promieniowanie UV; elementy ze stali nierdzewnej

Jak używać

Zamontuj HG3-CC-S90 na odpowiednim maszcie lub wieży za pomocą standardowych uchwytów montażowych i elementów ze stali nierdzewnej. Podłącz przewód koncentryczny o impedancji 50 Ω do złącza żeńskiego typu N w antenie, a następnie do kompatybilnego radiotelefonu ze złączem. Ustaw antenę tak, aby okrągła wiązka główna pokrywała zamierzony sektor; ponieważ antena ma identyczne szerokości wiązki w azymucie i elewacji, dostosuj wysokość i nachylenie, aby uniknąć martwych stref zasięgu dla pobliskich klientów. Postępuj zgodnie z instrukcjami producenta radiotelefonu dotyczącymi okablowania i uziemienia.

Zalecenia

Aby uzyskać najlepszą wydajność widmową i współistnienie, wdrażaj wiele wąskich sektorów (na przykład modele 30°–90°) z dokładnym wyrównaniem mechanicznym i odpowiednią izolacją między sektorami. Stosuj tę antenę tam, gdzie wymagane są kompaktowe rozmiary i niskie promieniowanie listków bocznych, aby poprawić przepustowość i skalowalność gęstych sieci bezprzewodowych.
