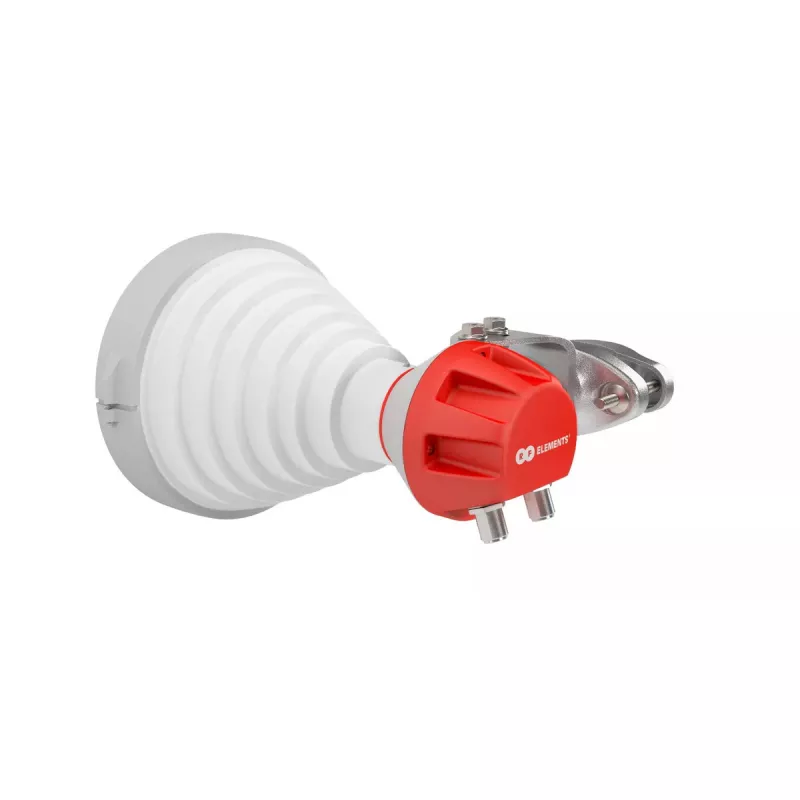

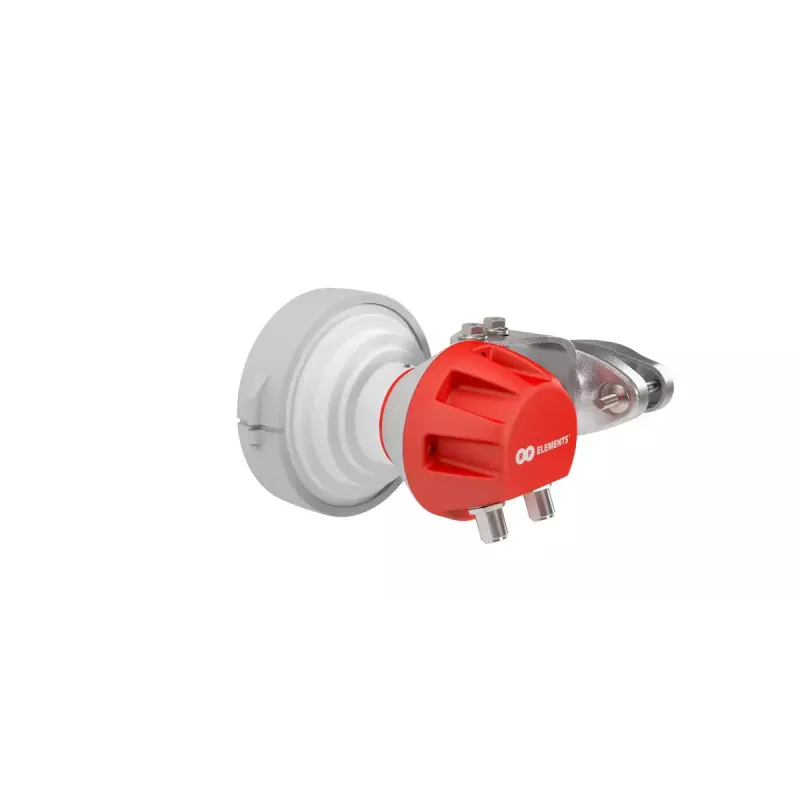

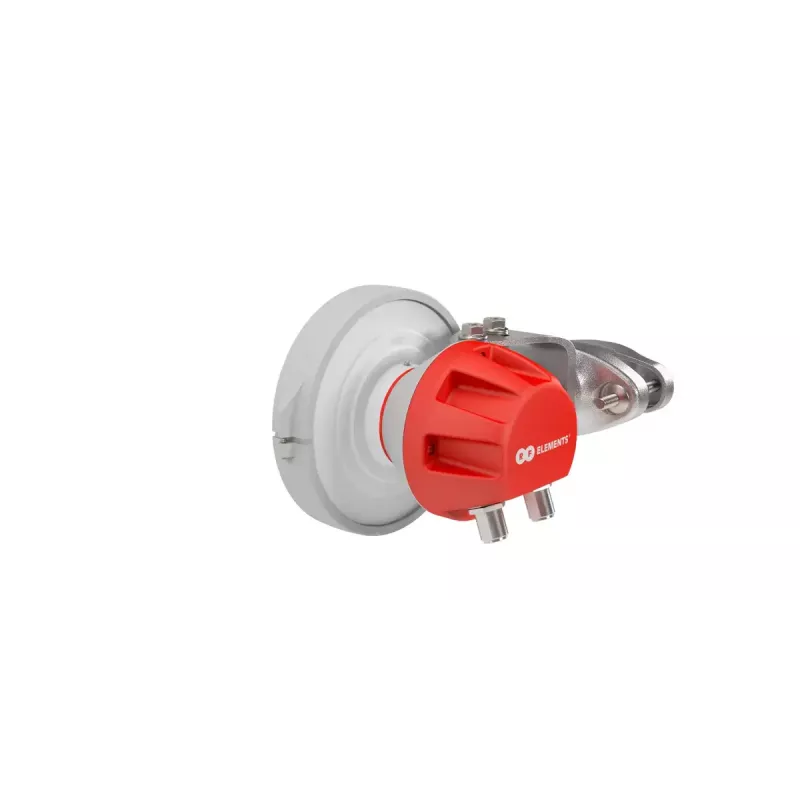

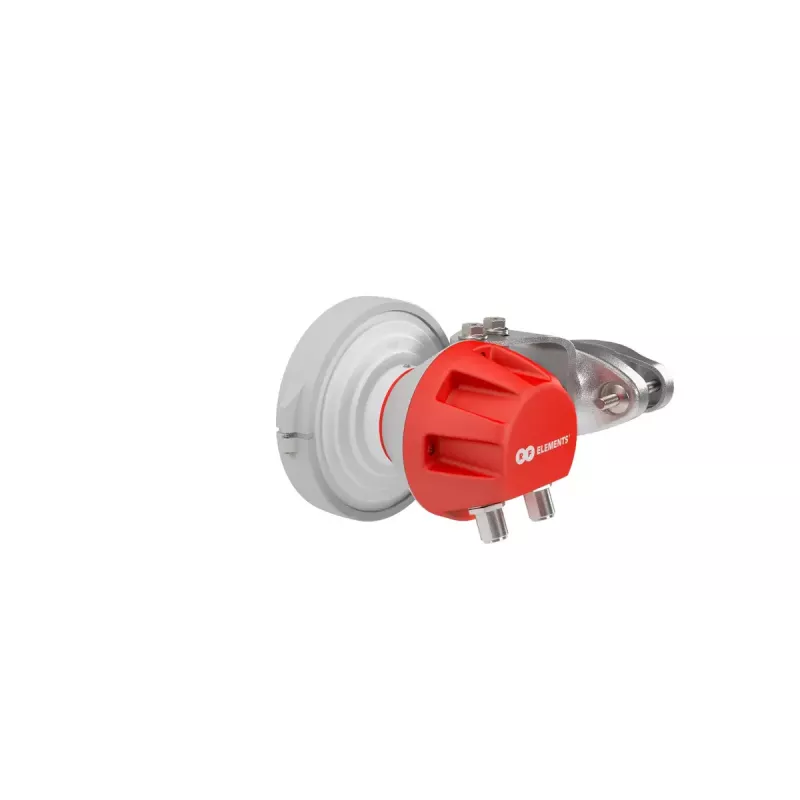

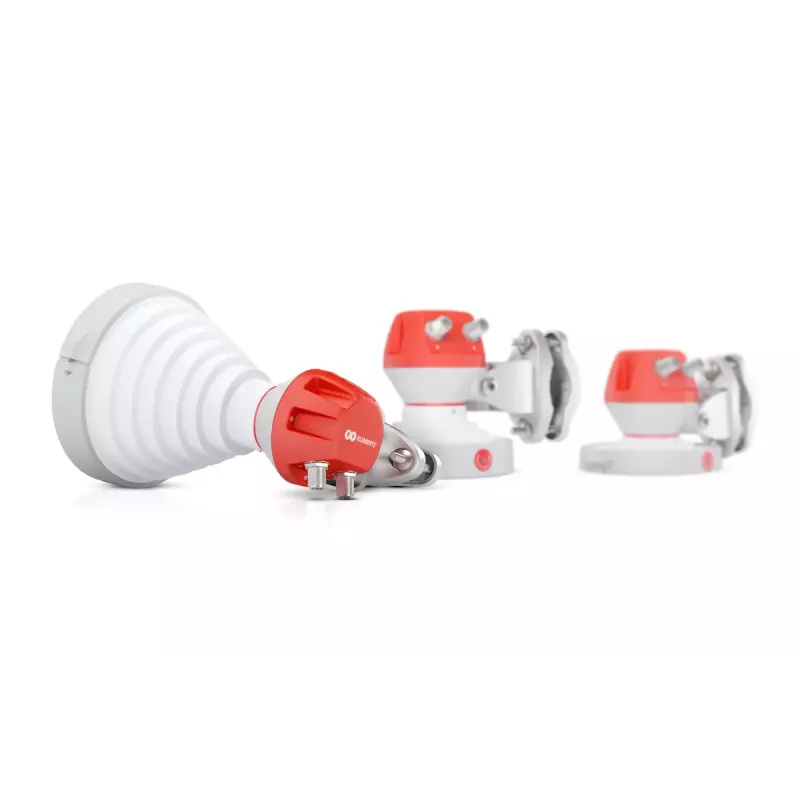

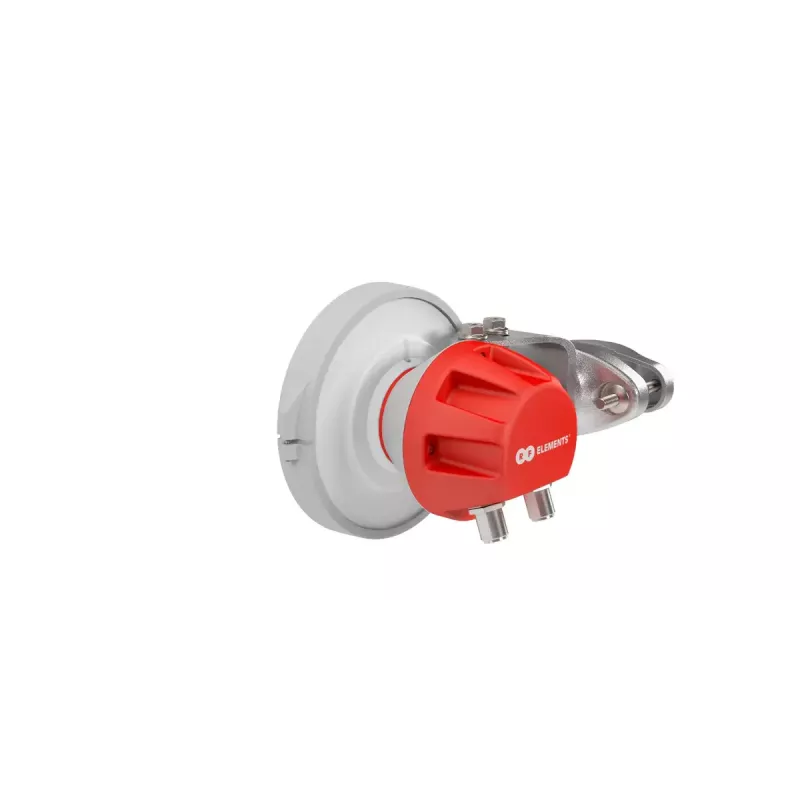

RF Elements SH-CC-5-90 antena sieciowa 10 dBi N-type 5.18 - 6.1 GHz

RF Elements SH-CC-5-90 to operatorska antena sieciowa z tubą symetryczną o zysku 10 dBi, zaprojektowana do pracy w paśmie 5.18–6.10 GHz. Dzięki podwójnej polaryzacji liniowej, impedancji 50 Ω i złączu żeńskiemu N-type obsługuje połączenia z szeroką gamą radiowych urządzeń ze złączem. Kompaktowa metalowa konstrukcja (około 260 × 130 × 160 mm) zapewnia trwałe, odporne na warunki atmosferyczne rozwiązanie przeznaczone do pokrycia sektorowego i punktowego, gdzie wymagana jest stabilna, symetryczna wiązka i niski poziom promieniowania bocznego.

Zalety

Konstrukcja tuby symetrycznej wytwarza okrągłą, stabilną częstotliwościowo wiązkę bez listków bocznych, koncentrując energię w jednej wiązce głównej i zmniejszając podatność na szumy i zakłócenia spoza sektora. Szerokopasmowa wydajność w zakresie 5.18–6.10 GHz zachowuje zrównoważony zysk w całym paśmie. Kompaktowa, niezawodna metalowa obudowa i standaryzowane złącze żeńskie N-type zapewniają prostą integrację i długotrwałą niezawodność w warunkach zewnętrznych. Wstępnie zmontowana konstrukcja upraszcza instalację i skraca czas wdrożenia.

Zastosowanie

• Pokrycie sektorowe w sieciach bezprzewodowych dostawców usług internetowych
• Stacje o dużej gęstości współlokowania, wymagające minimalnych wzajemnych zakłóceń
• Radiowe urządzenia ze złączem i systemy zintegrowane pracujące w paśmie 5.18–6.10 GHz
• Środowiska o wysokim poziomie szumów, gdzie istotne jest tłumienie listków bocznych
• Instalacje, gdzie potrzebna jest kompaktowa powierzchnia i wytrzymały sprzęt

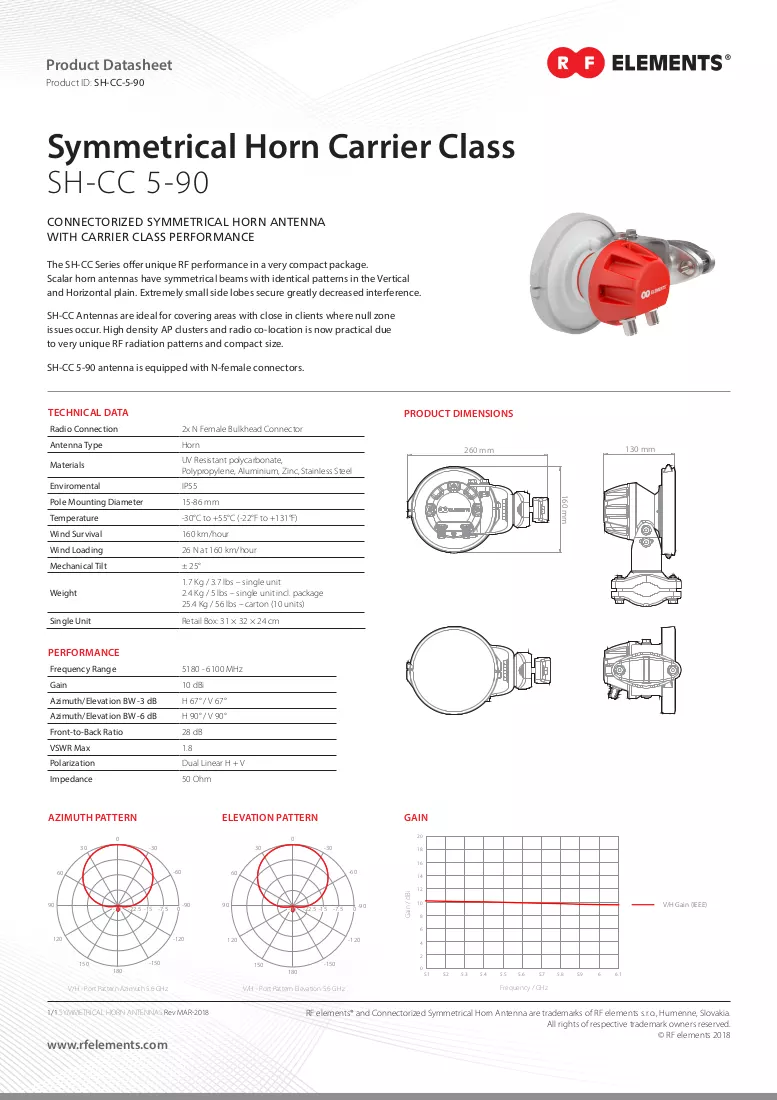

Kluczowe specyfikacje

• Zakres częstotliwości: 5.18–6.10 GHz
• Zysk: 10 dBi
• Polaryzacja: Podwójna polaryzacja liniowa
• Impedancja: 50 Ω

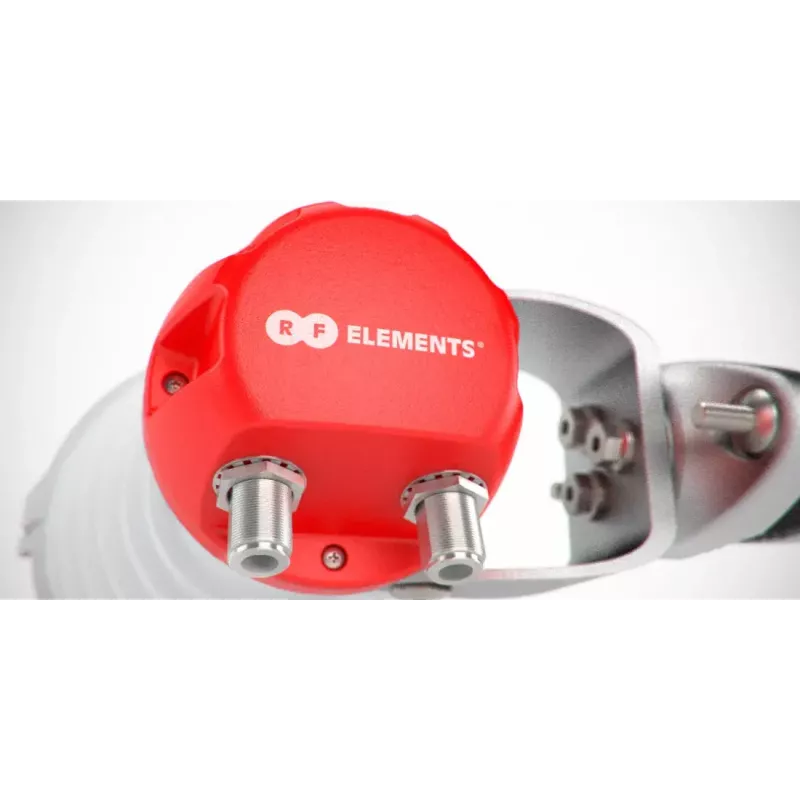

• Złącze: żeńskie N-type
• Charakterystyka promieniowania: tuba symetryczna, wiązka okrągła z minimalnymi listkami bocznymi
• Szerokość wiązki: zaprojektowana jako model sektora 90° (wzór symetryczny)
• Materiały: odlewane/tłoczone/wytłaczane elementy aluminiowe, części z tworzywa ABS, elementy ze stali nierdzewnej
• Wymiary (przybliżone): 260 mm × 130 mm × 160 mm

Sposób użycia

Zamocuj antenę na odpowiednim maszcie lub wieży, używając dostarczonego uchwytu i elementów ze stali nierdzewnej; do ostatecznego dokręcenia potrzebne jest tylko jedno powszechne narzędzie. Podłącz kabel koncentryczny 50 Ω z odpowiednim złączem męskim N-type do żeńskiego portu N-type anteny i poprowadź kabel do radia. Ustaw antenę, aby uzyskać pożądane pokrycie sektora – użyj okrągłej wiązki symetrycznej, aby objąć pobliskich abonentów bez zer wiązki. Sprawdź ustawienia radia dla zakresu pracy 5.18–6.10 GHz i zweryfikuj jakość łącza po instalacji. Upewnij się, że wszystkie uszczelnienia pogodowe i dławiki kablowe są prawidłowo zamocowane, aby utrzymać niezawodność w warunkach zewnętrznych.

Zalecenia

Aby uzyskać najlepsze rezultaty w hałaśliwych lub zatłoczonych pasmach, ustaw SH-CC-5-90 tak, aby wykorzystać jej minimalne promieniowanie listków bocznych i używaj radiowych urządzeń ze złączem kompatybilnych z interfejsami N-type. Zachowaj odpowiednią separację i starannie zaplanuj współlokowanie podczas wdrażania wielu sektorów, aby zmaksymalizować przepustowość i zminimalizować wzajemne zakłócenia. Okresowo sprawdzaj sprzęt montażowy i zakończenia kabli, aby utrzymać długoterminową wydajność.
