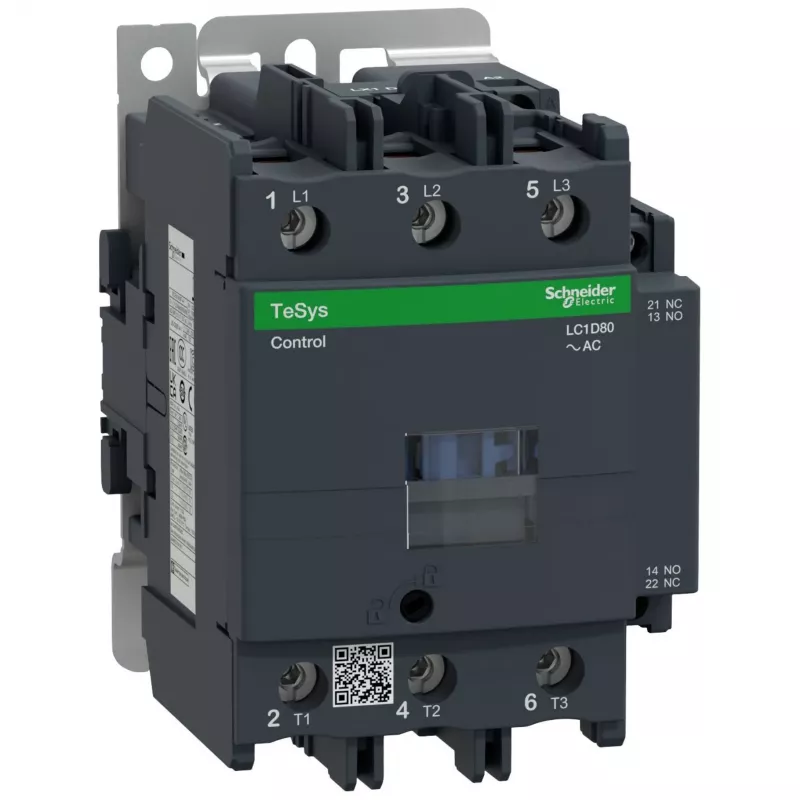

APC Schneider Electric LC1D80P7 TeSys D Stycznik, 3-biegunowy, 80 A, cewka 230 V AC, 1 NO + 1 NC styki pomocnicze

Stycznik APC Schneider Electric LC1D80P7 z serii TeSys D to wysokowydajny stycznik przeznaczony do niezawodnego sterowania silnikami i przełączania obciążeń. Przy znamionowym prądzie roboczym 80 A w kategorii AC-3 i napięciu cewki 230 V AC, ten 3-biegunowy stycznik idealnie nadaje się do zastosowań przemysłowych. Wyposażony jest w jeden styk pomocniczy normalnie otwarty i jeden normalnie zamknięty, co zapewnia elastyczność w obwodach sterowania.

Zalety

Solidna konstrukcja gwarantuje długą trwałość elektryczną i mechaniczną (1,2 miliona cykli elektrycznych, 8 milionów cykli mechanicznych). Kompaktowa konstrukcja umożliwia montaż na szynie DIN lub płycie. Spełnia normy międzynarodowe IEC 60947-4-1, UL i CSA.

Zastosowanie

• Rozruch i przełączanie silników w aplikacjach AC-3 do 37 kW przy 400 V
• Przełączanie obciążeń rezystancyjnych i indukcyjnych w aplikacjach AC-1 do 120 A
• Automatyka przemysłowa i szafy sterownicze

Kluczowe specyfikacje

• Typ produktu: Stycznik
• Seria: TeSys D
• Liczba biegunów: 3
• Znamionowy prąd roboczy (AC-3): 80 A przy ≤60 °C, ≤440 V
• Znamionowy prąd roboczy (AC-1): 120 A przy ≤60 °C, ≤690 V
• Napięcie cewki: 230 V AC 50/60 Hz
• Styki pomocnicze: 1 NO + 1 NC
• Moc silnika (AC-3, 400V): 37 kW
• Sposób montażu: Szyna DIN / Płyta
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 8 kV
• Trwałość elektryczna (AC-3): 1,2 miliona cykli
• Trwałość mechaniczna: 8 milionów cykli
• Temperatura pracy: -5 do 60 °C
• Stopień ochrony: IP20 (od przodu)
• Normy: IEC 60947-4-1, UL, CSA
• Typ zacisków obwodu głównego: Zacisk śrubowy (10-50 mm²)
• Typ zacisków obwodu sterowania: Zacisk śrubowy (1-4 mm²)

Zalecenia

Aby uzyskać optymalną wydajność, należy zapewnić prawidłowy montaż i okablowanie zgodnie z instrukcjami producenta. Stosować odpowiednie rozmiary przewodów i momenty dokręcania dla zacisków śrubowych.
