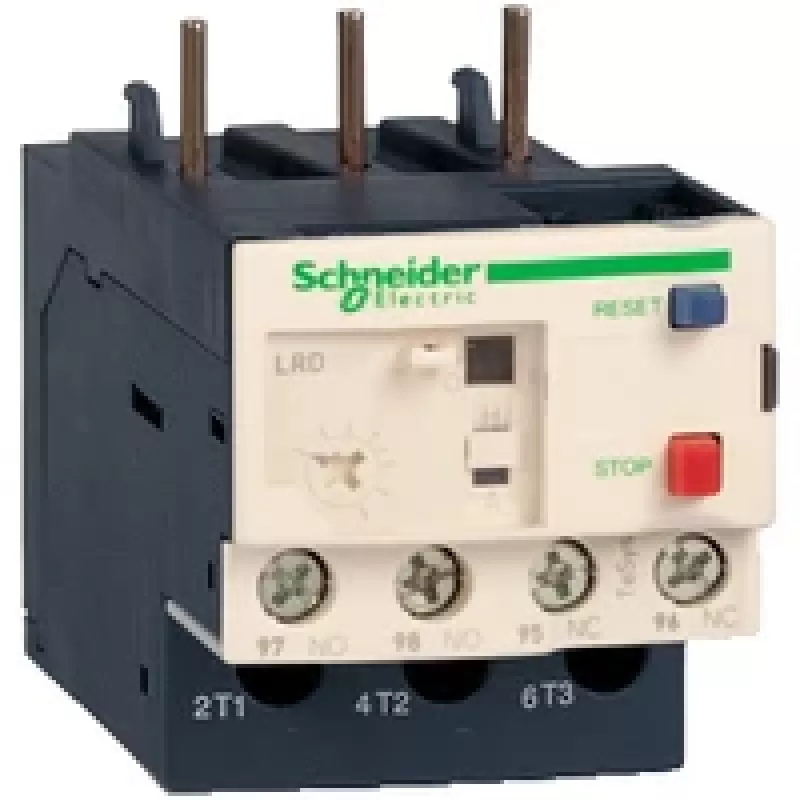

APC Schneider Electric LRD21 Przekaźnik przeciążeniowy termiczny, 12-18 A, 690 V, 3 bieguny, Klasa 10A, TeSys D

APC Schneider Electric LRD21 to wysokowydajny przekaźnik przeciążeniowy termiczny przeznaczony do ochrony silników przed przeciążeniem, zanikiem fazy i wydłużonym czasem rozruchu. Należący do renomowanej serii TeSys D, ten przekaźnik zapewnia niezawodną i trwałą pracę w środowiskach przemysłowych. Dzięki kompaktowej konstrukcji i łatwej integracji jest idealnym wyborem do zabezpieczania urządzeń elektrycznych.

Zalety

• Precyzyjna ochrona termiczna z regulowanym zakresem prądu od 12 do 18 A
• Charakterystyka wyzwalania klasy 10A zapewnia szybką reakcję na przeciążenia
• Ręczny lub automatyczny reset dla elastycznej pracy
• Kompatybilność z stycznikami TeSys D (LC1D09 do LC1D38) dla łatwego montażu
• Wysokie napięcie izolacji znamionowej 690 V AC i napięcie udarowe wytrzymywane 6 kV
• Szeroki zakres temperatury pracy od -20 do 60 °C

Zastosowanie

• Ochrona silników w szafach sterowniczych i automatyce przemysłowej
• Pompy, wentylatory, sprężarki i przenośniki
• Systemy HVAC i urządzenia do transportu materiałów
• Wszelkie aplikacje wymagające niezawodnej ochrony przed przeciążeniem i zanikiem fazy

Kluczowe specyfikacje

• Typ produktu: Przekaźnik przeciążeniowy termiczny
• Liczba biegunów: 3
• Zakres regulacji zabezpieczenia termicznego: 12-18 A
• Napięcie robocze znamionowe: 690 V AC 50/60 Hz
• Napięcie izolacji znamionowe: 690 V AC
• Napięcie udarowe wytrzymywane znamionowe: 6 kV
• Klasa wyzwalania: Klasa 10A
• Skład zestyków pomocniczych: 1 NO + 1 NC
• Sposób montażu: Bezpośrednio na styczniku, płycie, szynie
• Typ połączenia: Zaciski śrubowe
• Zakres temperatury pracy: -20 do 60 °C
• Zakres temperatury przechowywania: -60 do 70 °C
• Stopień ochrony: IP20
• Normy: IEC 60947-4-1, UL 508, CSA C22.2 No 14
• Kompatybilność: Styczniki TeSys D (LC1D09 do LC1D38)
• Typ resetu: Ręczny/automatyczny
• Straty mocy na biegun: 2.5 W przy 18 A
• Certyfikaty: UL, CSA, CCC, EAC, ATEX, BV, RINA, LROS, DNV, GL

Zalecenia

Aby uzyskać optymalną wydajność, należy połączyć LRD21 z kompatybilnym stycznikiem TeSys D i zapewnić prawidłowe okablowanie zgodnie z wytycznymi producenta. Regularnie testuj przekaźnik, aby potwierdzić jego prawidłowe działanie.
