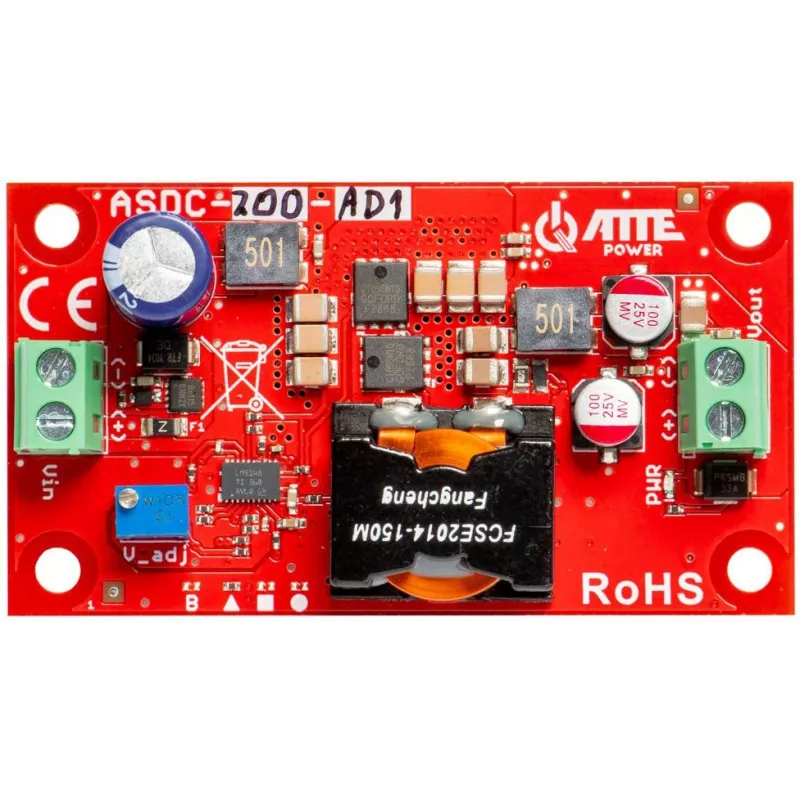

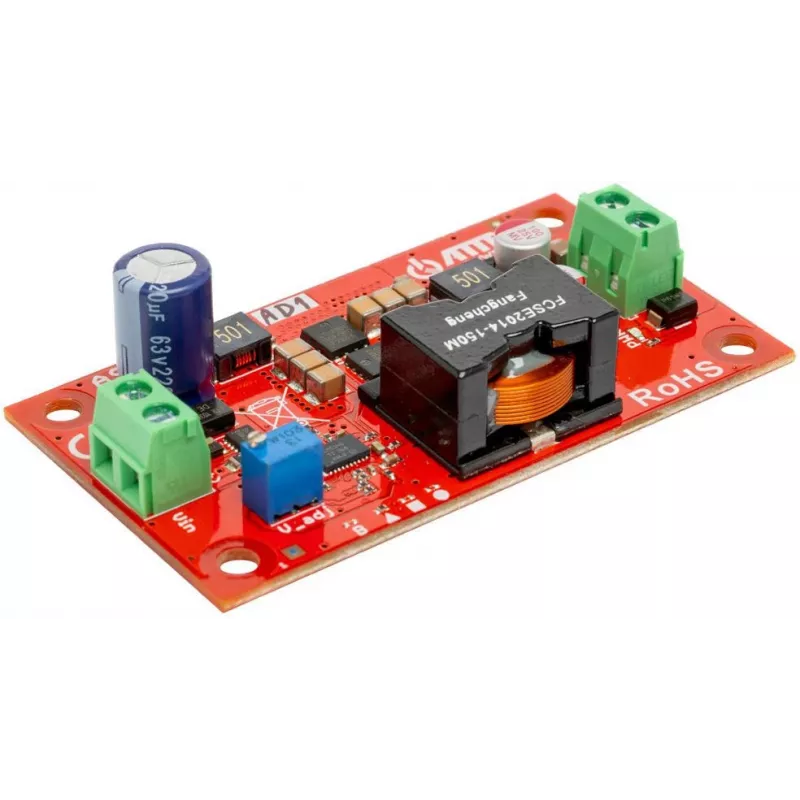

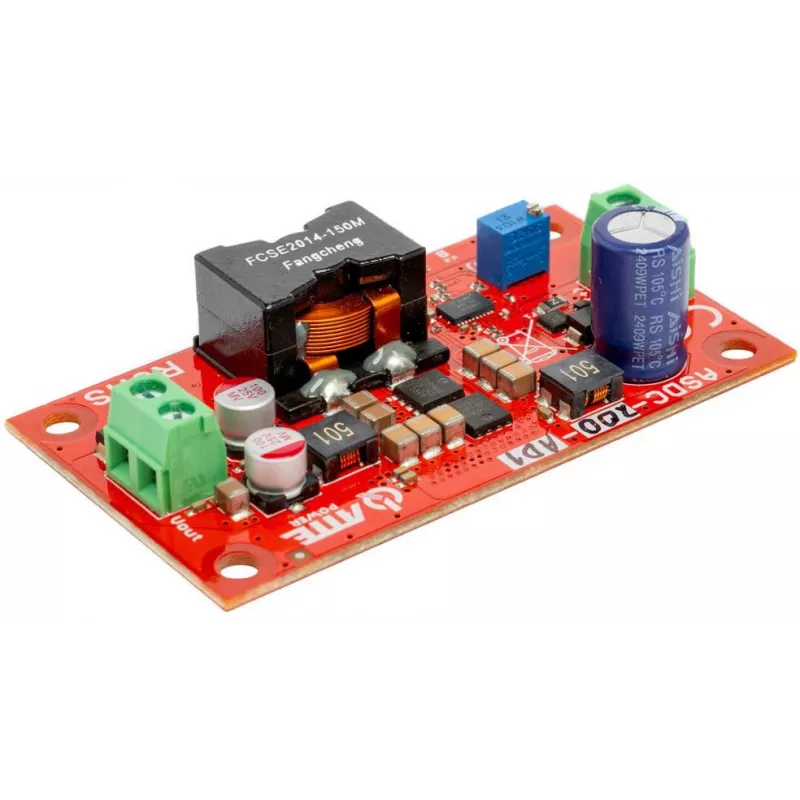

ATTE ASDC-200-AD1-OF DC-DC Step-Down Buck Converter 200W 10-36V Wejście 5-24V Regulowane Wyjście

Przetwornica DC-DC step-down (buck) ATTE ASDC-200-AD1-OF to wysokowydajne urządzenie zaprojektowane do efektywnego obniżania wyższego napięcia wejściowego do niższego, regulowanego napięcia wyjściowego. Z maksymalną mocą wyjściową 200W i sprawnością przekraczającą 92%, ta przetwornica jest idealna do szerokiego zakresu zastosowań wymagających stabilnego i regulowanego zasilania.

Zalety

Wysoka sprawność zmniejsza wydzielanie ciepła i straty energii. Regulowane napięcie wyjściowe od 5V do 24V zapewnia elastyczność dla różnych urządzeń. Solidne zabezpieczenia gwarantują bezpieczną pracę w warunkach przeciążenia, zwarcia, przegrzania i odwrotnej polaryzacji. Pasywne chłodzenie zintegrowanym radiatorem umożliwia cichą pracę.

Zastosowania

• Zasilanie taśm LED i systemów oświetleniowych
• Ładowanie akumulatorów
• Systemy sterowania przemysłowego
• Projekty elektroniczne DIY
• Zastępowanie regulatorów liniowych w zasilaczach

Kluczowe specyfikacje

• Typ przetwornicy: DC-DC Step-Down (Buck)
• Zakres napięcia wejściowego: 10-36V DC
• Zakres napięcia wyjściowego: 5-24V DC (regulowane potencjometrem na płytce)
• Maksymalna moc wyjściowa: 200W
• Maksymalny prąd wyjściowy: 40A (przy 5V wyjścia)
• Sprawność: >92%
• Zabezpieczenia: przeciążeniowe (OLP), zwarciowe (SCP), termiczne (OTP), przed odwrotną polaryzacją wejścia
• Temperatura pracy: -20°C do +50°C
• Chłodzenie: Pasywne (konwekcyjne) zintegrowanym radiatorem
• Tętnienia i szumy: <100mVp-p
• Regulacja liniowa: ±0.5%
• Regulacja obciążenia: ±1%
• Montaż: powierzchniowy / na śruby
• Złącza: Zaciski śrubowe (wejście i wyjście)

Zalecenia

Dla optymalnej wydajności należy zapewnić odpowiednią wentylację dla chłodzenia pasywnego. Użyj przewodów o odpowiednim przekroju dla prądu wejściowego i wyjściowego. Napięcie wyjściowe można regulować za pomocą potencjometru na płytce; przed podłączeniem wrażliwych obciążeń sprawdź ustawione napięcie multimetrem.
