AV transmitter LEVELONE HVE-6701T — HDMI 1.3b, do 1920×1080, Cat5e/Cat6/Cat7, Mini‑USB, 12V DC

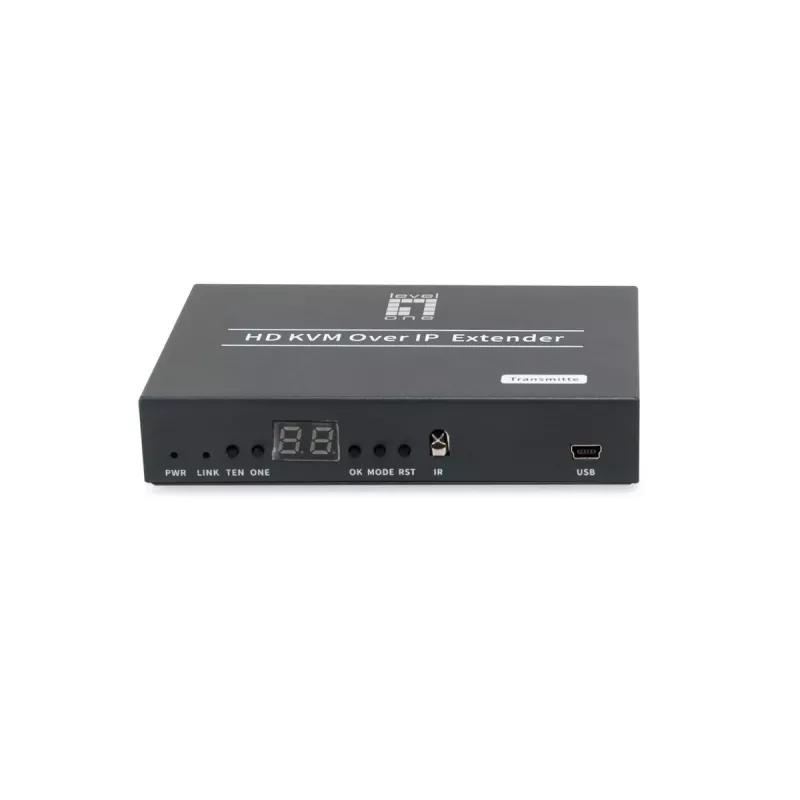

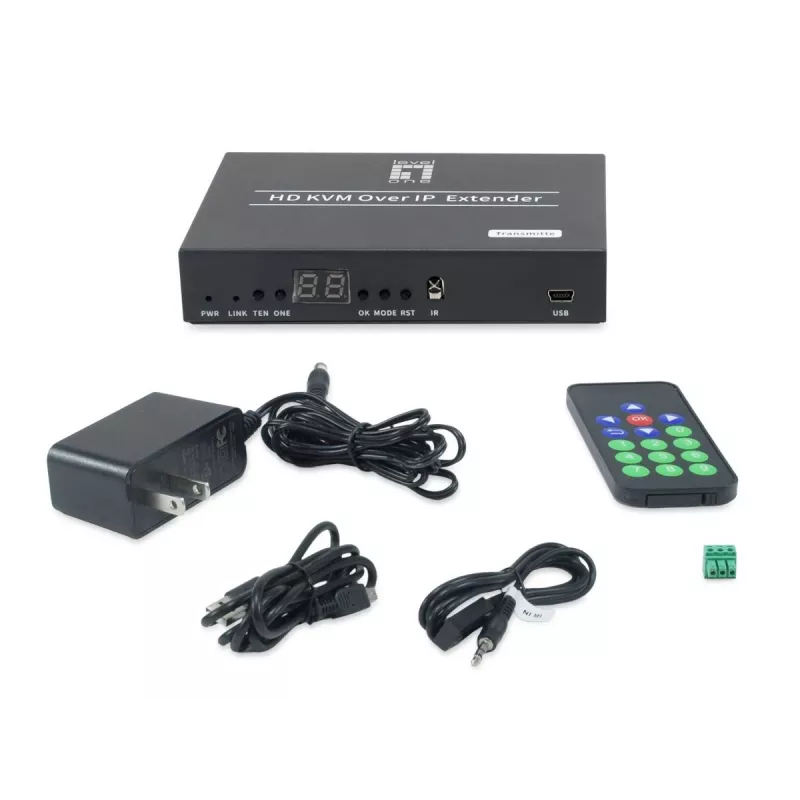

LevelOne HVE-6701T to nadajnik AV przeznaczony do dystrybucji HDMI przez IP w środowiskach profesjonalnych i komercyjnych. Obsługuje HDMI 1.3b i HDCP, przesyła rozdzielczości HDTV do 1920 x 1080 (1080p) przy 60 Hz za pomocą pojedynczego kabla CAT5e/6/7 i może być zasilany napięciem 12 V DC lub przez PoE. Kompaktowy czarny nadajnik jest przeznaczony do współpracy z odbiornikami serii HVE-670, tworząc elastyczne systemy dystrybucji HDMI typu punkt-punkt, punkt-wiele punktów lub wiele punktów-wiele punktów w sieci Gigabit Ethernet LAN.

Zalety

HVE-6701T zapewnia skalowalną cyfrową sygnalizację i dystrybucję AV z obsługą kaskadowania zarządzalnych przełączników w celu rozszerzenia zawartości na ponad 99 wyświetlaczy grupowych w sieci LAN. Oferuje elastyczne opcje topologii, wbudowany wybór grupy za pomocą przycisku sprzętowego oraz zgodność ze standardowym okablowaniem sieciowym do transmisji HDMI na duże odległości do 150 m. Niski pobór mocy i podwójne opcje zasilania (12 V DC lub PoE) upraszczają instalację i wdrożenie w różnych środowiskach.

Zastosowanie

• Cyfrowa sygnalizacja w sklepach detalicznych
• Dystrybucja treści w biurach korporacyjnych i salach konferencyjnych
• Miejsca publiczne, takie jak węzły komunikacyjne i placówki edukacyjne
• Małe kino domowe lub instalacje AV wymagające sieciowej dystrybucji HDMI

Kluczowe specyfikacje

• Typ produktu: nadajnik AV (HVE-6701T)
• Maksymalna rozdzielczość: 1920 x 1080 (1080p) przy 60 Hz
• Wersja HDMI: 1.3b, zgodność z HDCP
• Obsługiwane typy kabli: CAT5e / CAT6 / CAT7 (pojedynczy kabel)
• Maksymalna odległość transmisji: 150 m (punkt-punkt)
• Sieć: Gigabit Ethernet LAN, obsługuje punkt-punkt, punkt-wiele punktów, wiele punktów-wiele punktów
• Źródło zasilania: 12 V DC lub Power over Ethernet (PoE)
• Pobór mocy (maks.): 3,3 W
• Wymiary fizyczne (S×G×W): 119 × 81,7 × 23 mm

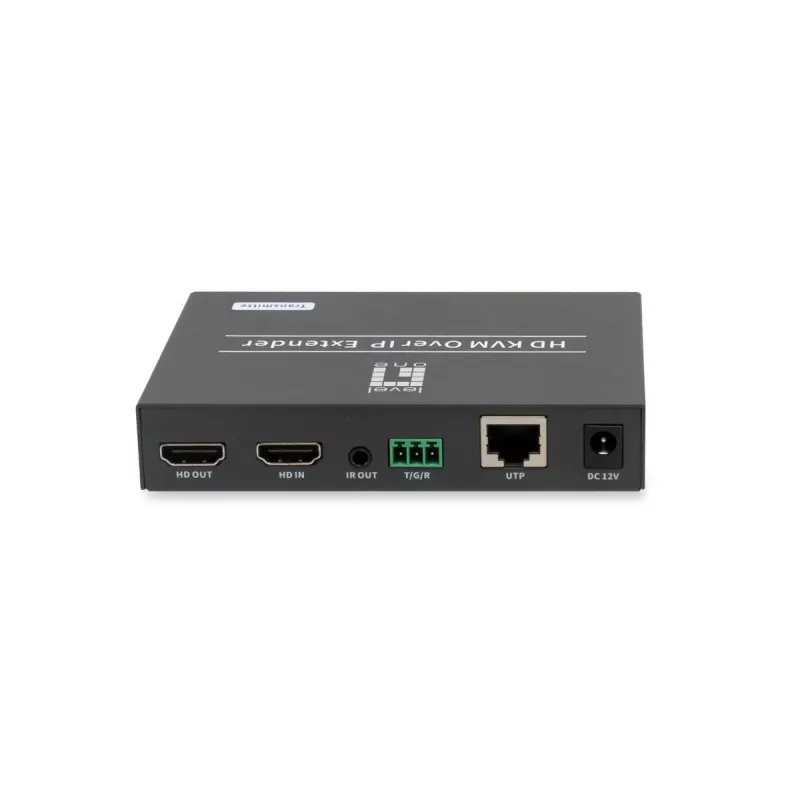

• Złącze: wyjście HDMI, przewodowy port LAN, mini-USB (serwisowe)

Jak używać

Podłącz nadajnik HVE-6701T do źródła HDMI i do sieci Gigabit Ethernet za pomocą kabla CAT5e/6/7. Zasil urządzenie za pomocą zasilacza 12 V DC lub przez PoE, jeśli jest dostępne w przełączniku sieciowym. Sparuj nadajnik z jednym lub większą liczbą odbiorników serii HVE-670 w tej samej sieci LAN; użyj wbudowanego przycisku, aby przypisać lub zmienić identyfikator grupy wyświetlaczy zgodnie z potrzebami. W przypadku rozbudowanych wdrożeń kaskaduj zarządzalne przełączniki, aby dotrzeć do dodatkowych odbiorników i skonfiguruj topologię sieci zgodnie z planowanym układem punkt-punkt lub punkt-wiele punktów.

Zalecenia

Aby zapewnić niezawodną transmisję 1080p do 150 m, należy używać wysokiej jakości ekranowanego okablowania CAT6 lub CAT7 oraz zarządzalnych przełączników Gigabit obsługujących PoE, jeśli wybierzesz zasilanie sieciowe. Umieść nadajnik i odbiorniki w tej samej sieci lokalnej i przetestuj przypisania grup po każdej zmianie topologii, aby zapewnić prawidłowe mapowanie wyświetlaczy.
