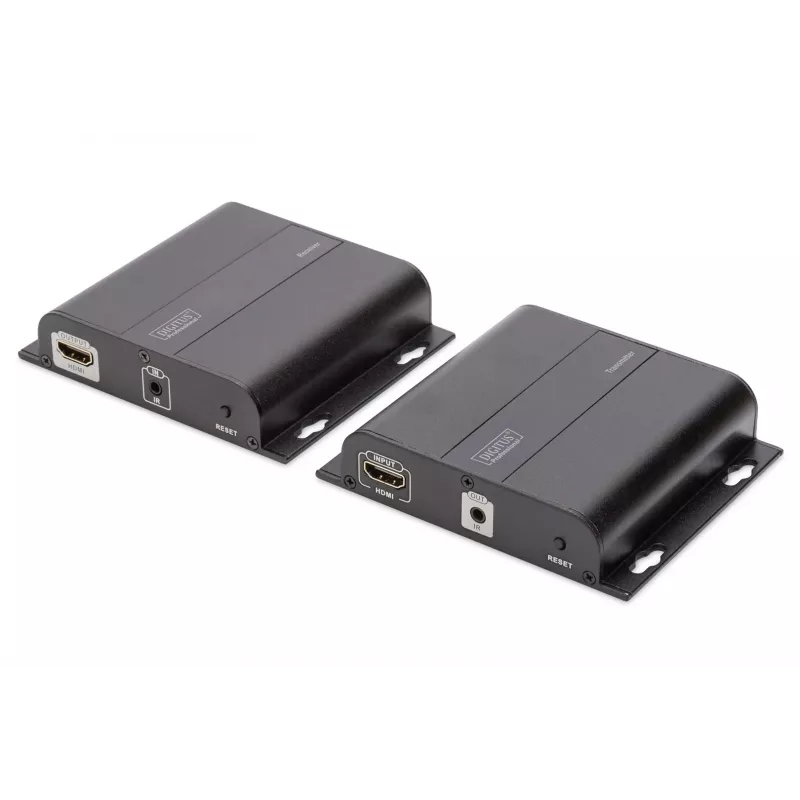

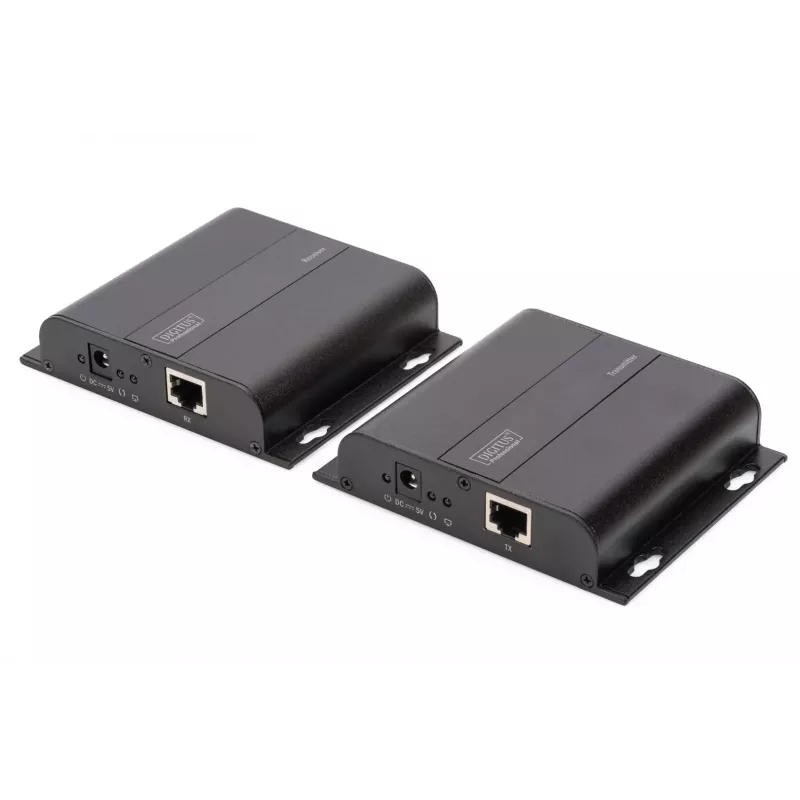

AV transmitter & receiver Digitus 4K HDMI Extender via CAT / IP Set

Zestaw przedłużacza HDMI 4K przez IP (DS-55122) to system dystrybucji wideo, który przesyła sygnały HDMI 4K przez okablowanie sieciowe. Zawiera jednostkę nadawczo-odbiorczą umożliwiającą przedłużenie sygnału wideo 4K (3840x2160p, 30 Hz) do 120 m za pomocą kabla CAT6 w konfiguracji punkt-punkt. Po podłączeniu dodatkowych jednostek odbiorczych (DS-55123) i przełącznika sieciowego system może dostarczać wideo do maksymalnie 253 wyświetlaczy za pośrednictwem istniejącej sieci IP. Urządzenie obsługuje HDCP 1.4 oraz popularne typy okablowania Ethernet, co zapewnia elastyczną instalację.

Zalety

System obsługuje zarówno bezpośrednie przedłużenie punkt-punkt przez CAT6, jak i dystrybucję w istniejącej sieci lokalnej, umożliwiając przedłużenie sygnału na praktycznie nieograniczoną odległość przez IP. Obsługuje rozdzielczość 4K przy 30 Hz i maksymalną przepustowość HDMI 10,2 Gbit/s. Przedłużacz jest kompatybilny z kablami CAT5, CAT5e, CAT6 i CAT7 oraz zawiera jednokierunkowy interfejs IR do zdalnego sterowania urządzeniem źródłowym.

Kluczowe specyfikacje

• Model: DS-55122 (nadajnik-odbiornik)
• Kompatybilność z odbiornikiem: DS-55123 (wymagane dodatkowe jednostki)
• Obsługiwana rozdzielczość: 4K 3840x2160p @ 30 Hz
• Maksymalna przepustowość HDMI: 10,2 Gbit/s
• Obsługiwane typy kabli: CAT5, CAT5e, CAT6, CAT7
• Zasięg przedłużenia punkt-punkt: do 120 m przez CAT6
• Dystrybucja IP: do 253 wyświetlaczy przez istniejącą sieć
• Obsługa HDCP: HDCP 1.4
• IR: zintegrowany jednokierunkowy interfejs IR do zdalnego sterowania

Sposób użycia

Podłącz jednostkę nadawczo-odbiorczą (DS-55122) do źródła HDMI i poprowadź kabel CAT6 do wyświetlacza, aby uzyskać bezpośrednie połączenie punkt-punkt do 120 m. W przypadku dystrybucji na wiele wyświetlaczy podłącz jednostki nadawczo-odbiorcze i odbiorcze (DS-55123) do przełącznika sieciowego za pomocą kompatybilnych kabli sieciowych i skonfiguruj sieć IP tak, aby nadajniki-odbiorniki i odbiorniki komunikowały się ze sobą. Użyj zintegrowanego interfejsu IR do zdalnego sterowania źródłem HDMI z lokalizacji odbiorników. Upewnij się, że źródło i wyświetlacze są kompatybilne z HDCP i wybierz odpowiednie typy kabli do wymaganych odległości.

Zalecenia

Używaj wysokiej jakości ekranowanych kabli CAT6 lub CAT7, aby uzyskać najlepszą wydajność 4K na dłuższych dystansach, sprawdź kompatybilność wersji HDCP źródła i wyświetlaczy oraz dodaj jednostki odbiorcze DS-55123 zgodnie z potrzebami, aby osiągnąć żądaną liczbę ekranów podczas dystrybucji przez sieć IP.
