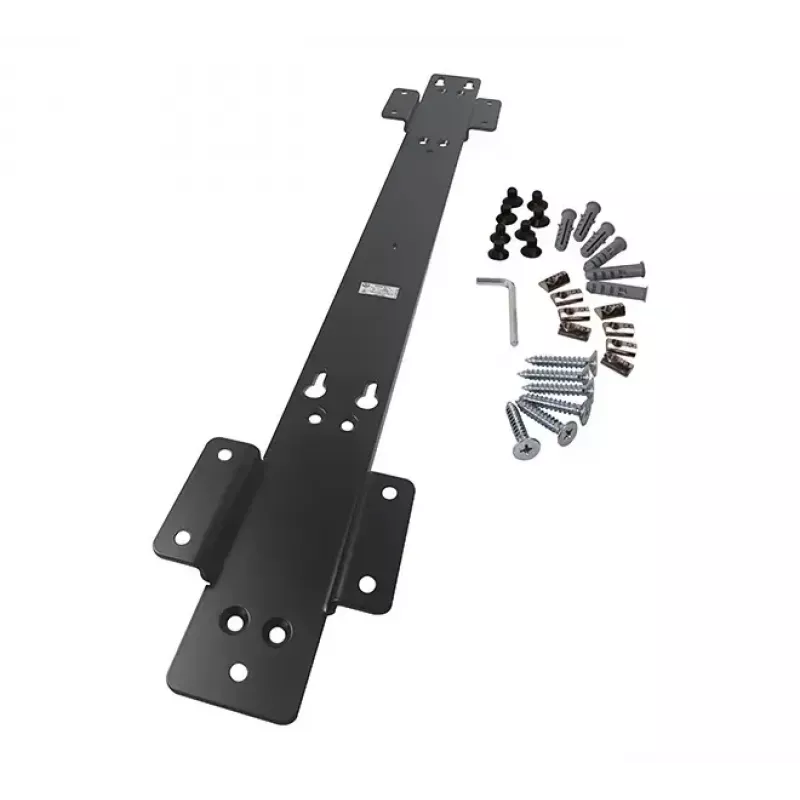

B-Tech SYSTEM X - uchwyt montażowy Twin Rail dla BT8390 - 19 mm od ściany

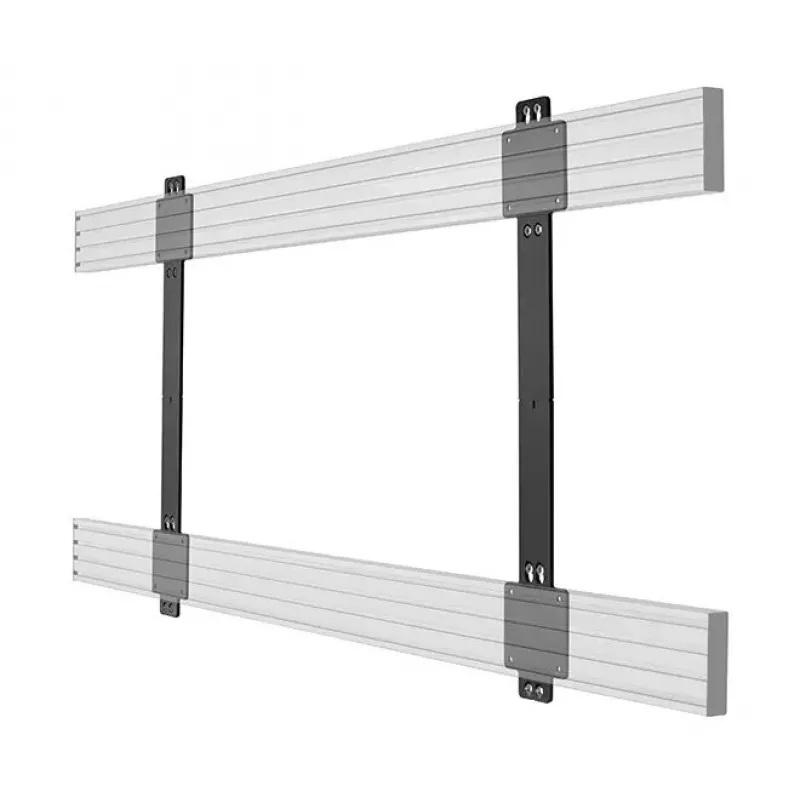

Uchwyt montażowy B-Tech SYSTEM X Twin Rail dla BT8390 umieszcza i mocuje dwie szyny montażowe BT8390 w stałej szerokości 138 mm i na głębokości 19 mm od ściany, zapewniając spójną platformę montażową dla wyświetlaczy wielkoformatowych do około 18,9". Wykończony na czarno uchwyt jest przeznaczony do montażu szynowego i dostarczany z niezbędnymi elementami montażowymi, aby uprościć instalację. Produkt posiada certyfikat TÜV i jest zgodny z cTUVus, co zapewnia, że spełnia uznane normy bezpieczeństwa i wydajności.

Zalety

Ten dwuszynowy uchwyt eliminuje konieczność mierzenia i wyrównywania dwóch szyn montażowych podczas instalacji, redukując nakład pracy na miejscu i potencjalne błędy wyrównania. Jego wstępnie ustawiona szerokość i otwory montażowe na wpust umożliwiają szybkie pozycjonowanie i bezpieczne mocowanie do ścian lub kompatybilnych pionowych kolumn wsporczych. Kompatybilność z poziomymi szynami BT8390 i pionowymi kolumnami BT8380 oferuje elastyczność zarówno w przypadku ściennych ścian wideo, jak i wolnostojących konfiguracji ścian wideo.

Odpowiednie do

• Montażu wyświetlaczy wielkoformatowych w systemie dwuszynowym
• Szybkiej instalacji ścian wideo z użyciem poziomych szyn BT8390
• Tworzenia wolnostojących ścian wideo z użyciem pionowych kolumn wsporczych
• Integracji z ramionami interfejsu BT8390-VESA800F do szybkiego podłączania wyświetlaczy

Kluczowe specyfikacje

• Typ montażu: Szynowy
• Wykończenie materiału: Czarny
• Szerokość (wstępnie ustawiony rozstaw szyn): 138 mm
• Odległość od ściany: 19 mm
• Wysokość: 850 mm
• Maksymalny zalecany rozmiar ekranu: ok. 18,9"
• Mocowanie: Mocowanie na wpust do szybkiej instalacji; w zestawie elementy montażowe
• Certyfikaty: Zgodność z TÜV, cTUVus

Sposób użycia

Umieść dwuszynowy uchwyt na żądanej wysokości montażowej i przymocuj go do odpowiedniej powierzchni ściany lub pionowej kolumny wsporczej za pomocą dostarczonych elementów montażowych. Zawieś poziome szyny BT8390 na uchwycie, korzystając z otworów na wpust, upewniając się, że szyny są w pełni osadzone i wypoziomowane. Po zamocowaniu szyn podłącz ramiona interfejsu lub sprzęt do montażu wyświetlaczy do szyn i zamontuj wyświetlacze zgodnie z instrukcjami producenta wyświetlacza. Sprawdź, czy wszystkie mocowania są dokręcone, a konstrukcja jest stabilna przed zainstalowaniem ekranów.

Zalecenia

Stosować wyłącznie na ścianach lub konstrukcjach wsporczych zdolnych do udźwignięcia łącznego ciężaru szyn i wyświetlaczy; w razie wątpliwości zapoznać się z wytycznymi konstrukcyjnymi obiektu. W przypadku instalacji ścian wideo postępuj zgodnie z instrukcjami producenta BT8390 i wyświetlacza dotyczącymi wyrównania i bezpieczeństwa. Regularnie sprawdzaj elementy mocujące i wsporniki pod kątem luzów lub zużycia, szczególnie w instalacjach publicznych lub o dużym natężeniu ruchu.
