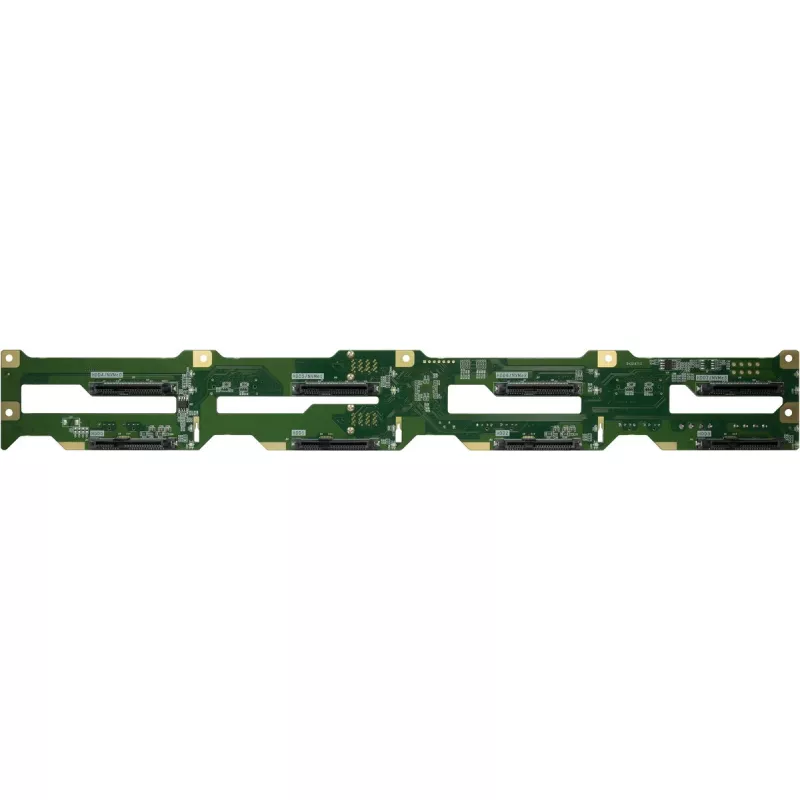

Backplane INTER-TECH BP-4708-NVMe 8-slot dla dysków NVMe

Backplane INTER-TECH BP-4708-NVMe 8-slot został zaprojektowany do obsługi maksymalnie ośmiu dysków NVMe w kompaktowym module przystosowanym do montażu w szafie rack. Urządzenie zapewnia ustrukturyzowany interfejs do montażu i wymiany w trakcie pracy (hot-swap) modułów NVMe, umożliwiając efektywną organizację dysków w serwerach, stacjach roboczych i macierzach pamięci masowej. Jego układ upraszcza okablowanie i dostęp bez zajmowania wielu zatok dyskowych w obudowie.

Zalety

Backplane obsługuje osiem urządzeń NVMe z możliwością wymiany w trakcie pracy, co skraca przestoje systemu podczas wymiany dysków. Kompaktowa konstrukcja stanowi oszczędne pod względem miejsca rozwiązanie do rozszerzania pojemności NVMe przy zachowaniu uporządkowanego układu wewnętrznego. Produkt ułatwia bezpośrednie połączenie z kontrolerami hosta i upraszcza konserwację dzięki scentralizowanemu montażowi dysków i dostępowi do nich.

Zastosowanie

• Systemy serwerowe wymagające wielu dysków NVMe
• Stacje robocze używane do pamięci masowej o wysokiej wydajności lub edycji multimediów
• Macierze pamięci masowej i konfiguracje RAID z modułami NVMe
• Instalacje w centrach danych i w szafach rack z ograniczoną przestrzenią na zatoki

Kluczowe specyfikacje

• Liczba slotów: 8 slotów na dyski NVMe
• Interfejs dysku: NVMe (dyski półprzewodnikowe oparte na PCIe)
• Format: kompaktowy moduł przystosowany do montażu w szafie rack, do integracji z obudową
• Obsługa hot-swap: zaprojektowany dla wymienialnych modułów NVMe
• Łączność: sloty montowane z przodu z centralnym mapowaniem wewnętrznych złączy do okablowania hosta
• Montaż: kompatybilny ze standardowymi punktami montażowymi wewnątrz serwerów/stacji roboczych

Sposób użycia

Zainstaluj backplane w kompatybilnej obudowie zgodnie z instrukcjami producenta obudowy, wyrównując punkty montażowe i mocując moduł. Podłącz wewnętrzne złącza backplane do kontrolera hosta lub płyty głównej za pomocą odpowiednich kabli lub kart riser, które obsługują wymagania sygnałowe i zasilające NVMe. Wsuń dyski NVMe do slotów, aż zatrzasną się na miejscu; konstrukcja hot-swap umożliwia wyjmowanie i wymianę, gdy system obsługuje operacje podłączania na gorąco. Sprawdź rozpoznawanie zainstalowanych dysków przez BIOS/firmware i system operacyjny oraz skonfiguruj ustawienia pamięci masowej lub RAID zgodnie z wymaganiami.

Zalecenia

Używaj kompatybilnych dysków NVMe i upewnij się, że kontroler hosta, okablowanie i obudowa zapewniają odpowiednie linie PCIe i zasilanie dla pełnej wydajności. Aktualizuj firmware i sterowniki oraz zachowaj środki ostrożności ESD podczas wkładania i wyjmowania modułów. Przy długotrwałych dużych obciążeniach zapewnij odpowiednie chłodzenie obudowy i przepływ powietrza wokół backplane i dysków.
