Backplate EK Water Blocks Aluminium Czarny

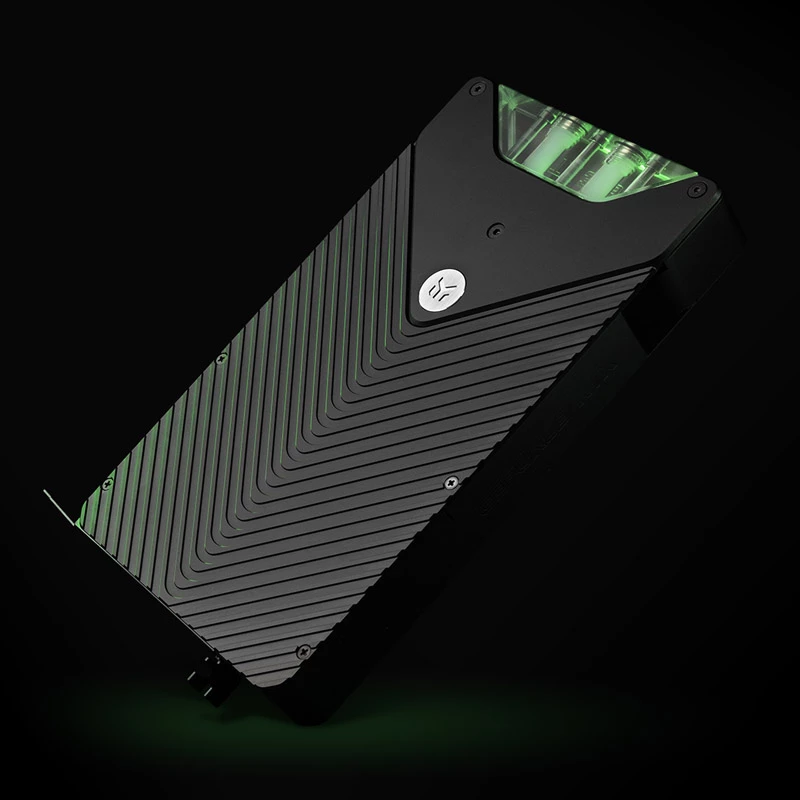

EK-Quantum Vector FE RTX 3090 Backplate - Czarny to frezowana CNC płyta montażowa wykonana z czarnego anodowanego aluminium, przeznaczona do bloku wodnego EK-Quantum Vector FE RTX 3090 - Special Edition. Montuje się ją z tyłu płytki PCB karty graficznej, poprawiając wsparcie konstrukcyjne i wspomagając chłodzenie poprzez pasywne odprowadzanie ciepła z obszaru rdzenia GPU, pamięci VRAM zamontowanej z tyłu oraz sekcji VRM na PCB.

Zalety

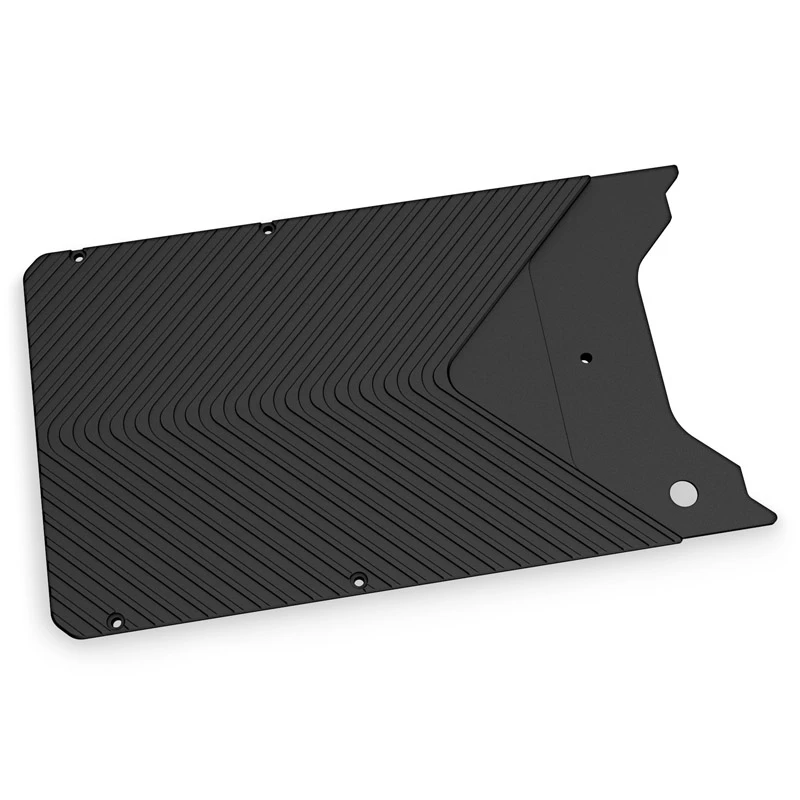

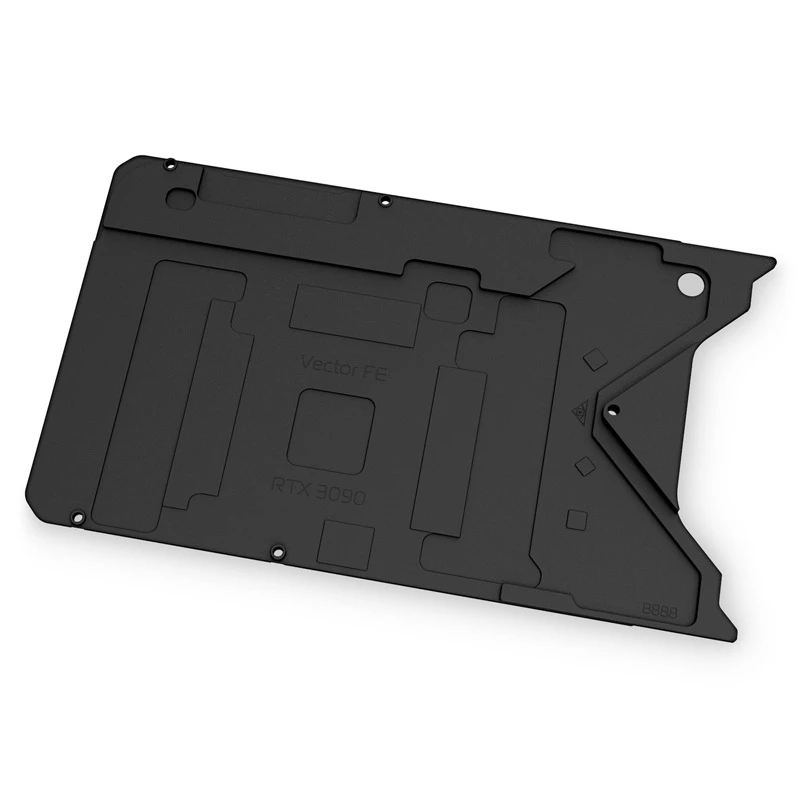

Aluminiowa płyta montażowa jest precyzyjnie obrabiana i czarno anodowana, co zapewnia trwałość i jednolite wykończenie. Jej żebrowana powierzchnia zwiększa powierzchnię pasywnego chłodzenia, a ponieważ styka się z aktywną częścią bloku wodnego, umożliwia chłodzenie hybrydowe, w którym ciepło jest odprowadzane z PCB do układu chłodzenia wodnego. W zestawie znajdują się śruby montażowe i podkładki termiczne do prawidłowej instalacji.

Odpowiednie dla

• użytkowników bloku wodnego EK-Quantum Vector FE RTX 3090 - Special Edition
• osób poszukujących dodatkowego pasywnego chłodzenia obszarów GPU, VRAM i VRM
• niestandardowych zestawów komputerowych z chłodzeniem wodnym, wymagających spójnej estetyki i wsparcia płyty montażowej

Kluczowe dane techniczne

• Materiał: czarne anodowane aluminium
• Kompatybilność: EK-Quantum Vector FE RTX 3090 - Special Edition
• Zawartość: płyta montażowa, śruby montażowe, podkładki termiczne
• Konstrukcja: frezowana CNC, żebrowana powierzchnia dla lepszego chłodzenia pasywnego

Sposób użycia

Wyjmij kartę graficzną z systemu i zdejmij ewentualną istniejącą płytę montażową. Wyrównaj EK-Quantum Vector FE RTX 3090 Backplate z płytką PCB i punktami montażowymi bloku wodnego EK. Umieść dostarczone podkładki termiczne w zaznaczonych miejscach na PCB, a następnie przymocuj płytę montażową za pomocą dołączonych śrub, przestrzegając zaleceń dotyczących momentu dokręcania producenta karty graficznej. Zainstaluj kartę ponownie w systemie i sprawdź prawidłowy kontakt między płytą montażową a blokiem wodnym, aby uzyskać wydajność chłodzenia hybrydowego.

Zalecenia

Upewnij się, że podkładki termiczne są prawidłowo umieszczone i nie dokręcaj śrub zbyt mocno. Podczas pracy z PCB przestrzegaj środków ostrożności przed wyładowaniami elektrostatycznymi. Ta płyta montażowa jest przeznaczona wyłącznie do bloku wodnego EK-Quantum Vector FE RTX 3090 - Special Edition; kompatybilność z innymi kartami lub blokami nie jest gwarantowana.
