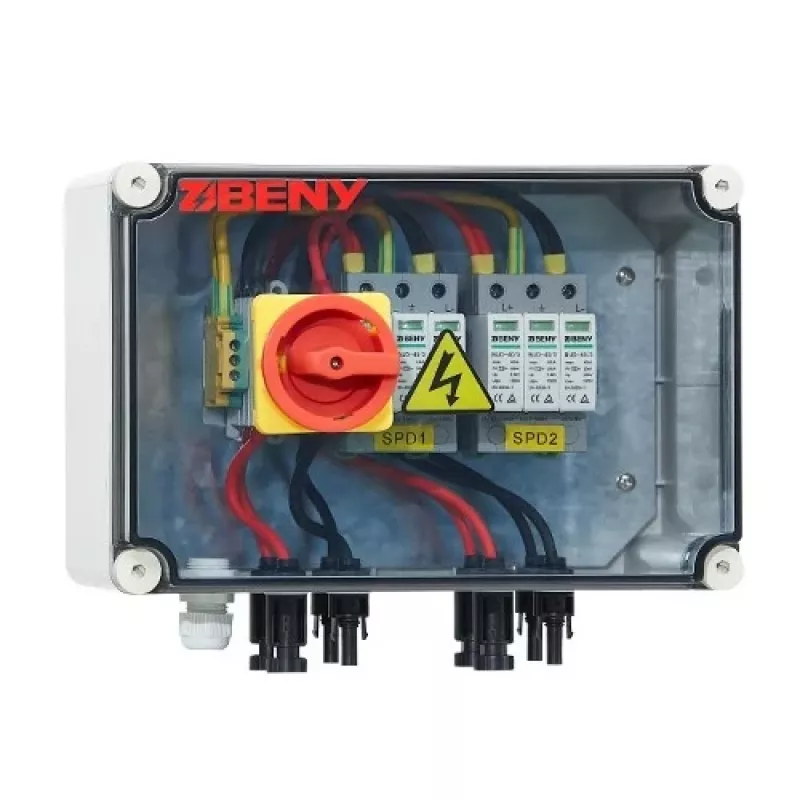

Panel odłączający DC BENY PV, wejście 2-stringowe na wyjście 2-stringowe, obudowa zewnętrzna IP65

Oparty na pojemności 1000 V DC i łącznym prądzie 30 A, ten panel odłączający DC BENY bezpiecznie izoluje i chroni dwa niezależne łańcuchy fotowoltaiczne w jednej, odpornej na warunki atmosferyczne obudowie. Zintegrowany 4-biegunowy przełącznik izolacyjny i bezpieczniki gPV zapewniają zgodność z nowoczesnymi standardami bezpieczeństwa PV, a ochrona przeciwprzepięciowa typu 2 chroni przed przejściowymi przepięciami. Idealny do instalacji mieszkaniowych i małych komercyjnych, upraszcza okablowanie dzięki złączom kompatybilnym z MC4 i konstrukcji do montażu naściennego.

Przegląd

BENY NV820139 to panel odłączający DC z 2 wejściami i 2 wyjściami, zaprojektowany dla systemów fotowoltaicznych wymagających niezawodnego sposobu izolacji i ochrony przed nadprądem. Łączy w sobie przełącznik izolacyjny DC, dwa bezpieczniki gPV 15 A i przeciwprzepięciowe urządzenie ochronne (SPD) typu 2 w jednej odpornej na UV obudowie z poliwęglanu o stopniu ochrony IP65. Ta konstrukcja skraca czas instalacji i zmniejsza liczbę komponentów, jednocześnie zwiększając bezpieczeństwo i łatwość konserwacji systemu.

Co wyróżnia

• Zintegrowany 4-biegunowy przełącznik odłączający DC o parametrach 1000 V DC i łącznym prądzie 30 A
• Dwa niezależne uchwyty bezpieczników gPV 15 A do ochrony przed nadprądem każdego łańcucha
• Wbudowana ochrona przeciwprzepięciowa DC typu 2 łagodząca przejściowe przepięcia
• Obudowa IP65 z odpornego na UV poliwęglanu o klasie palności UL94-V0
• Złącza wejściowe/wyjściowe kompatybilne z MC4 do szybkiego i bezpiecznego okablowania w terenie
• Szeroki zakres temperatur pracy od -25°C do +60°C

Szczegóły techniczne

• Typ produktu: panel odłączający DC PV / skrzynka łącząca
• Wejścia DC: 2 łańcuchy (niezależne)
• Wyjścia DC: 2 łańcuchy (niezależne)
• Maksymalne napięcie DC: 1000 V DC
• Maksymalny prąd na łańcuch: 15 A
• Całkowity maksymalny prąd wyjściowy: 30 A (2 × 15 A)
• Przełącznik odłączający DC: zintegrowany 4-biegunowy przełącznik izolacyjny
• Ochrona przed nadprądem: 2 × bezpieczniki gPV DC 15 A
• Ochrona przeciwprzepięciowa: zintegrowany SPD DC typu 2
• Złącza: kompatybilne z MC4
• Stopień ochrony obudowy: IP65
• Materiał obudowy: odporny na UV poliwęglan (PC)
• Klasa palności: UL94-V0
• Montaż: naścienny
• Temperatura pracy: od -25°C do +60°C
• Certyfikaty: CE, RoHS
• Zastosowanie: mieszkaniowe i małe komercyjne systemy PV

Nasza opinia

Kompaktowe, wszechstronne rozwiązanie do bezpiecznej izolacji i ochrony DC w dwułańcuchowych systemach PV. Integracja przełącznika, bezpieczników i SPD w wytrzymałej obudowie IP65 czyni go praktycznym wyborem dla instalatorów szukających niezawodności i zgodności z przepisami bez dodatkowych obudów.
