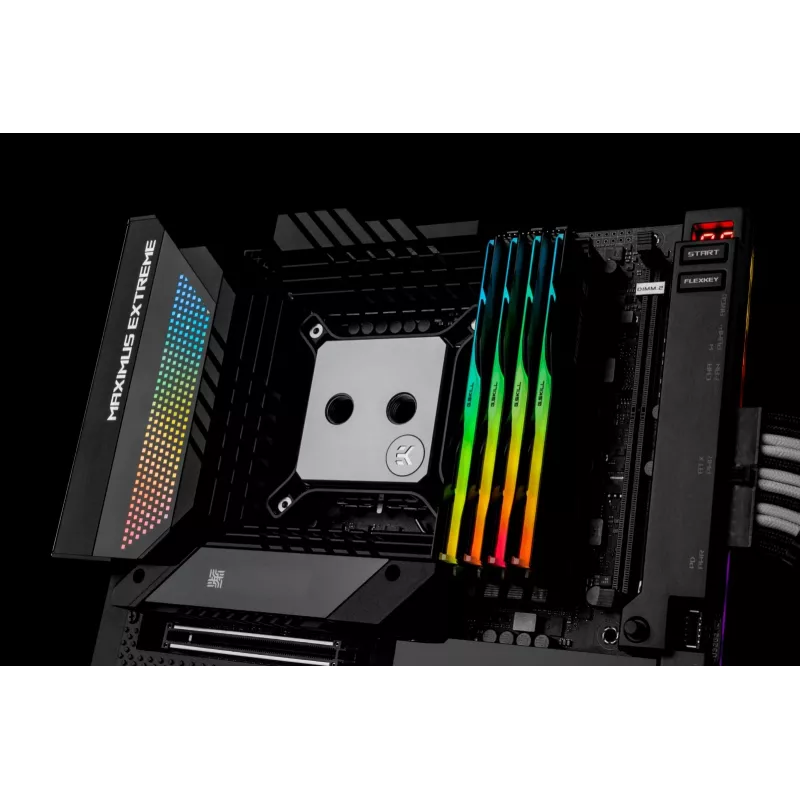

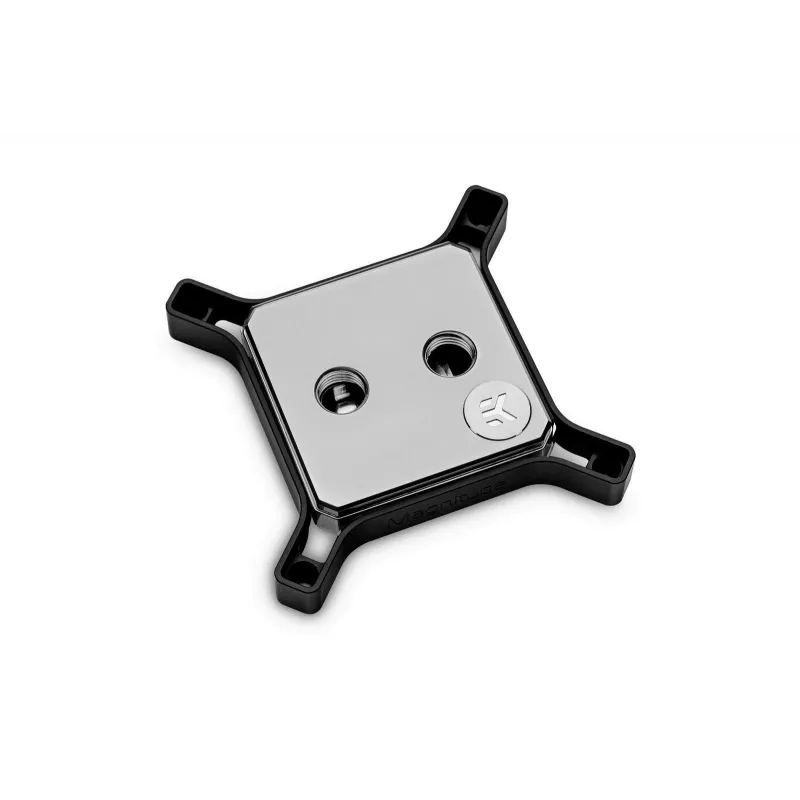

Blok wodny EK Water Blocks EK-Quantum Magnitude 1700 miedź nikiel czarny

EK-Quantum Magnitude 1700 to wysokowydajny blok wodny CPU zaprojektowany dla procesorów Intel Core 12. generacji na gnieździe LGA 1700. Łączy niklowaną miedzianą płytkę chłodzącą z frezowanym CNC mosiężnym topem i wkładem, zapewniając lepszy transfer ciepła przy minimalnych oporach przepływu, przy zachowaniu kompaktowych rozmiarów kompatybilnych z małymi płytami głównymi.

Zalety

Produkt wykorzystuje frezowany CNC lity mosiężny wkład oraz niklowaną miedzianą płytkę chłodzącą z mikrokanalikami o szerokości 0,40 mm i mikrożebrami o grubości 0,26 mm, zwiększając powierzchnię układu żeberek o 50% w porównaniu do poprzednich generacji. Geometria wkładu i płyty chłodzącej jest specjalnie dostosowana do gniazda 1700, aby równomiernie kierować płyn chłodzący na matrycę CPU. Odwracalny wkład pozwala na zamianę portów wlotu i wylotu poprzez obrócenie mosiężnego elementu o 180°. Estetyczna ramka wewnętrzna wykonana jest z jednego kawałka mosiądzu i niklowana, z opcjonalnymi ramkami z anodowanego aluminium w kolorze lub białą ramką z POM acetalu (sprzedawaną osobno) do dyfuzji światła D-RGB. Wszystkie elementy konstrukcyjne są frezowane CNC z litego materiału, co zapewnia precyzyjne dopasowanie i wykończenie.

Zastosowanie

• Komputery stacjonarne z niestandardowym chłodzeniem cieczą z procesorami Intel 12. gen. (LGA 1700)
• Konstrukcje o małej obudowie, gdzie wymagana jest kompaktowa kompatybilność (w tym mITX)
• Entuzjaści lub profesjonaliści poszukujący wysokiej wydajności cieplnej przy niskim oporze przepływu

Kluczowe specyfikacje

• Kompatybilne gniazdo: LGA 1700 (Intel Core 12. gen.)
• Materiał płyty chłodzącej: niklowana miedź
• Materiał topu/wkładu: mosiądz frezowany CNC (satynowe srebrne wykończenie w tej wersji)
• Szerokość mikrokanalika: 0,40 mm
• Grubość mikrożebra: 0,26 mm
• Układ żeberek: o 50% większa powierzchnia w porównaniu do poprzednich generacji
• Odwracalny mosiężny wkład do zamiany wlotu/wylotu
• Dołączone akcesoria: mechanizm montażowy ze sprężynami, śrubami, podkładkami; standardowa płytka dyszy (zamontowana fabrycznie) 0,6C; pasta termoprzewodząca Thermal Grizzly Hydronaut 1,0 g

Sposób użycia

Zainstaluj EK-Quantum Magnitude 1700 zgodnie z instrukcjami producenta płyty głównej i procesora oraz dostarczonym osprzętem montażowym. Upewnij się, że powierzchnie IHS procesora i płyty chłodzącej są czyste przed nałożeniem dołączonej pasty Thermal Grizzly Hydronaut. Zamocuj blok na gnieździe LGA 1700 za pomocą dołączonego mechanizmu montażowego i dokręć śruby równomiernie do zalecanego docisku. Podłącz złączki wlotu i wylotu do wybranej rurki; jeśli potrzebne jest alternatywne poprowadzenie rurek, obróć mosiężny wkład o 180°, aby zamienić pozycje wlotu i wylotu. Po instalacji przeprowadź test szczelności i sprawdź przepływ płynu chłodzącego przed uruchomieniem systemu.

Zalecenia

Używaj kompatybilnych złączek (EK-Quantum Torque lub podobne) i zapewnij odpowiedni przepływ pompy, aby zminimalizować spadek ciśnienia. Wymień pastę termoprzewodzącą przy ponownym osadzaniu bloku. Opcjonalne ramki anodowane lub ramki dyfuzyjne POM są dostępne osobno, aby dopasować złączki lub zintegrować oświetlenie D-RGB.
