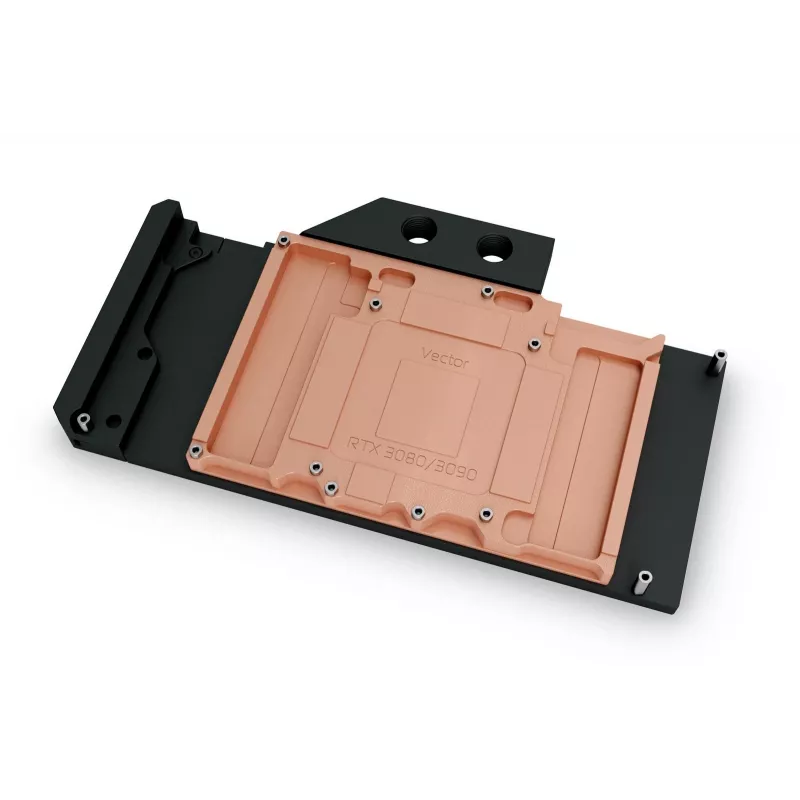

Blok wodny EK Water Blocks Quantum Vector RTX 3080/3090 — Acetal/Miedź, Czarny, 220×124×20,5 mm

Pełnozakresowy blok wodny EK Water Blocks Quantum Vector RTX 3080/3090 został zaprojektowany do chłodzenia cieczą kart graficznych NVIDIA GeForce RTX 3080 i RTX 3090 (referencyjne projekty PCB, z wyłączeniem wersji Founders Edition). Blok łączy frezowaną CNC elektrolityczną miedzianą płytę chłodzącą z czarną górną częścią z acetalu POM, zapewniając bezpośrednie chłodzenie rdzenia GPU, pamięci VRAM i komponentów VRM. Przy wymiarach 220×124×20,5 mm i grubszej miedzianej podstawie, która zapewnia prześwit nad wysokimi kondensatorami na wielu kartach referencyjnych, ten blok Vector drugiej generacji oferuje szeroką kompatybilność przy jednoczesnym zachowaniu niskich oporów hydraulicznych. Silnik chłodzący Open Split-Flow, zoptymalizowana płytka dyszowa oraz układ 27 mikrolamelek z mikrokanałami o szerokości 0,5 mm zapewniają równomierny przepływ cieczy i efektywną wymianę ciepła. Zestaw zawiera wstępnie zamontowane mosiężne słupki montażowe, uszczelki EPDM zapewniające niezawodne uszczelnienie oraz gotowe do podłączenia złączki; produkt wyprodukowano w Słowenii.

Zalety

Miedziana płyta chłodząca zapewnia bezpośredni kontakt o wysokiej przewodności z GPU, VRAM i VRM, poprawiając odprowadzanie ciepła w porównaniu z chłodzeniem powietrznym. Zoptymalizowana konstrukcja Open Split-Flow oraz geometria płytki dyszowej redukują niestabilności hydrodynamiczne i minimalizują opory przepływu, umożliwiając efektywną pracę z pompami o niższej prędkości. Grubsza miedziana podstawa zwiększa mechaniczną przestrzeń na wysokie kondensatory na referencyjnych płytach PCB, a acetalowa pokrywa i złącza w kolorze czarnym zapewniają jednolity wygląd. Wstępnie zamontowane mosiężne słupki montażowe i wysokiej jakości uszczelki upraszczają instalację i poprawiają długotrwałą odporność na wycieki.

Zastosowanie

• Konfiguracje chłodzenia cieczą dla referencyjnych kart graficznych NVIDIA GeForce RTX 3080 i RTX 3090
• Wysokowydajne komputery, gdzie wymagane są niższe temperatury GPU i ograniczenie dławienia termicznego
• Obiegi niestandardowe, w których wymagane są niskie opory hydrauliczne (słabsze pompy lub pompy pracujące z niską prędkością)
• Użytkownicy planujący połączenie bloków GPU z tylnymi płytkami montażowymi w celu dodatkowego pasywnego chłodzenia

Kluczowe dane techniczne

• Format: pełnozakresowy blok wodny GPU do referencyjnych kart graficznych RTX 3080/3090
• Materiały: frezowana CNC elektrolityczna miedziana płyta chłodząca; górna część i złącza z czarnego acetalu POM
• Zakres chłodzenia: rdzeń GPU, VRAM, VRM, tranzystory MOSFET i dławiki
• Silnik chłodzący: Open Split-Flow ze zoptymalizowaną płytką dyszową i geometrią lamel
• Układ mikrolamelek: 27 mikrolamelek z mikrokanałami o szerokości 0,5 mm
• Wymiary: 220 mm (głębokość) × 124 mm (wysokość) × 20,5 mm (szerokość)
• Uszczelnienie: uszczelki EPDM; wstępnie zamontowane mosiężne słupki montażowe
• Wykończenie: czarna acetalowa pokrywa; czarna estetyka
• Porty: złącza gotowe do podłączenia w systemie chłodzenia cieczą
• Pochodzenie: wyprodukowano w Słowenii

Sposób użycia

Przed instalacją przygotuj niestandardowy obieg i upewnij się, że płyn chłodzący jest kompatybilny z komponentami miedzianymi i acetalowymi. Zdejmij oryginalny układ chłodzenia karty graficznej zgodnie z instrukcją producenta i oczyść rdzeń GPU, pamięci VRAM oraz otaczające powierzchnie z pozostałości starej pasty termoprzewodzącej. Wyrównaj blok wodny tak, aby płyta chłodząca stykała się z podkładkami GPU, VRAM i VRM; zamocuj blok za pomocą dostarczonych mosiężnych słupków montażowych i mechanizmu mocującego. Podłącz złączki wlotowe i wylotowe, napełnij i odpowietrz obieg, a następnie przeprowadź test szczelności przy uruchomionej pompie zewnętrznie lub na niskich obrotach. Monitoruj temperatury i sprawdź prawidłowy przepływ oraz szczelność przed przywróceniem normalnej pracy systemu.

Zalecenia

Stosuj płyny chłodzące zalecane do obiegów mieszanych metali i unikaj agresywnych dodatków. Połącz blok z kompatybilną tylną płytką montażową, aby poprawić pasywne chłodzenie obszarów VRAM i VRM na PCB. W przypadku słabszych pomp konstrukcja bloku Vector o niskich oporach hydraulicznych umożliwia odpowiedni przepływ, jednak zawsze sprawdzaj prędkości przepływu i przeprowadzaj regularne przeglądy pod kątem wycieków i stanu płynu chłodzącego.
