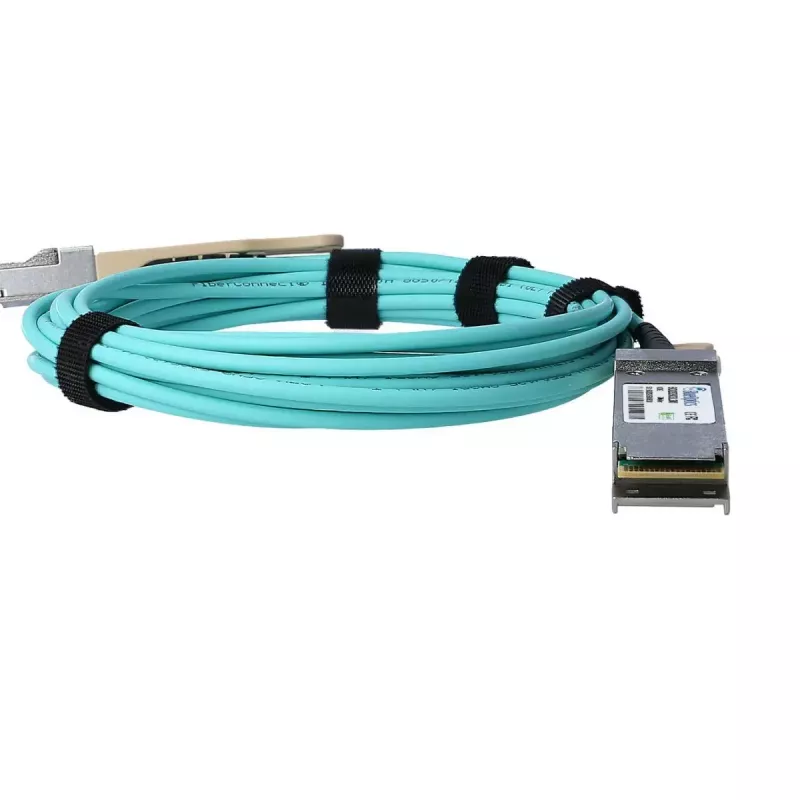

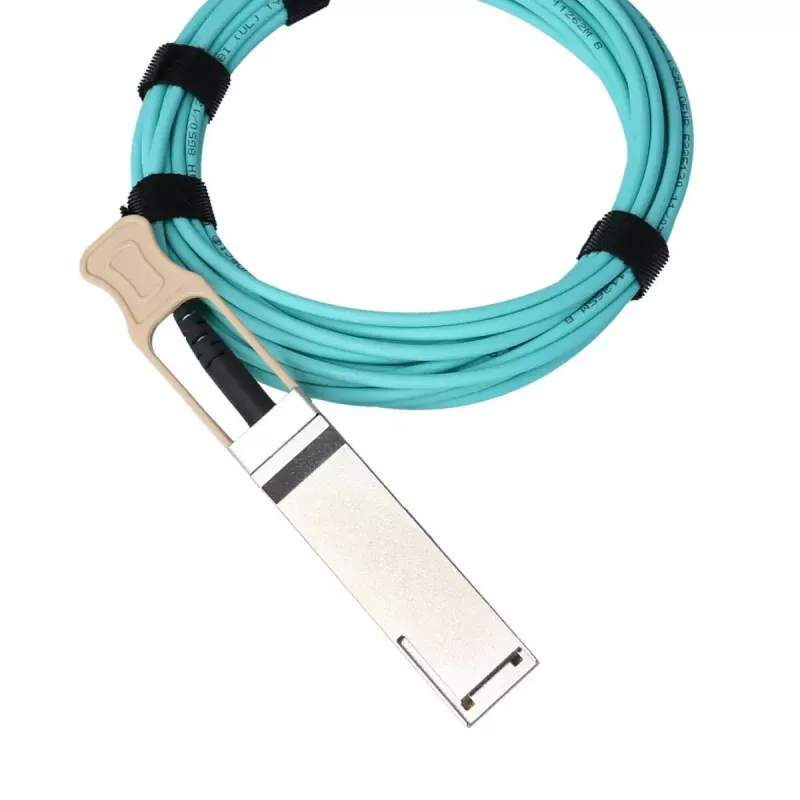

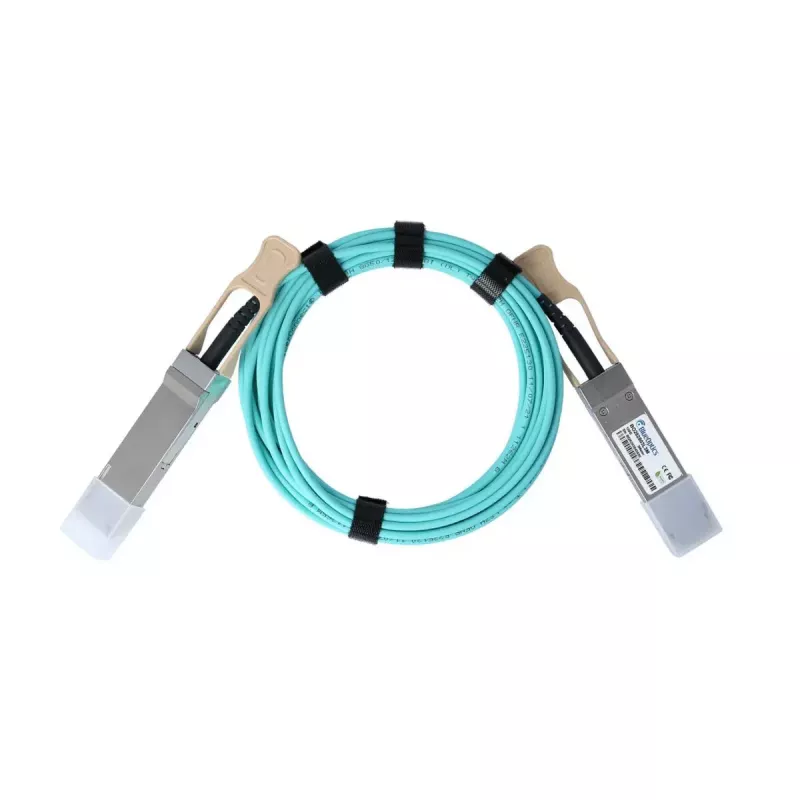

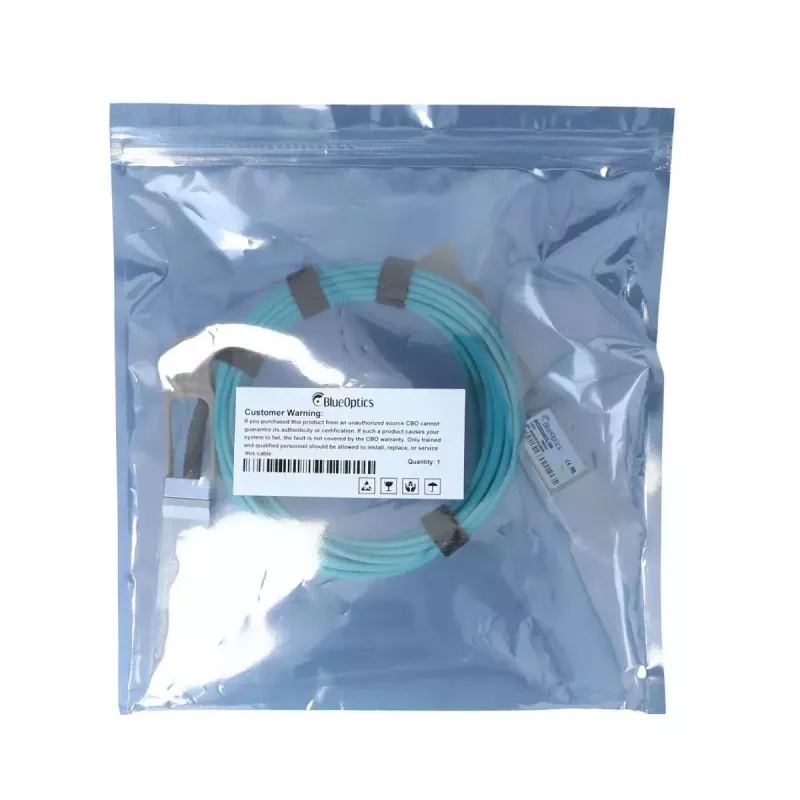

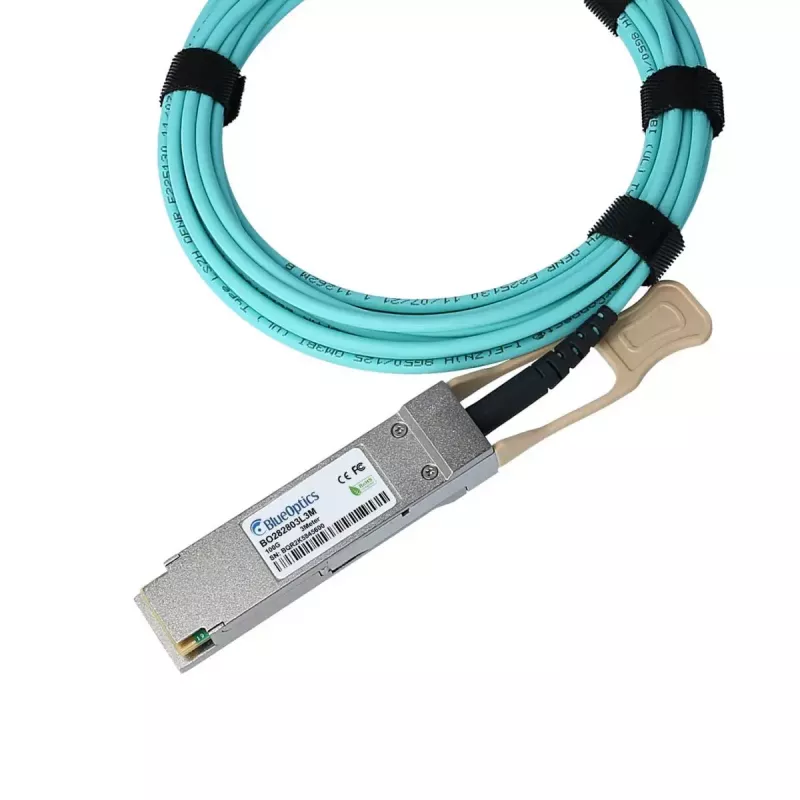

BlueOptics 100G-QSFP-QSFP-AOC-3001-BO światłowodowy kabel InfiniBand 30 m QSFP28 Męski/Męski

BlueOptics 100G-QSFP-QSFP-AOC-3001-BO to aktywny kabel optyczny (AOC) o długości 30 m z wtykami męskimi QSFP28 do QSFP28, przeznaczony do zastosowań InfiniBand i 100GBASE-SR4. Łączy w sobie moduły nadajnika i odbiornika optycznego na końcach przewodu i wykorzystuje światłowód wielomodowy do obsługi szybkiej transmisji danych do 100 Gbit/s na dystansie 30 metrów. Kabel jest zgodny ze specyfikacjami mechanicznymi i elektrycznymi QSFP28 MSA oraz zapewnia wstępnie zmontowane połączenie światłowodowe, które ogranicza potrzebę łączenia kabli i ręcznego zakończania włókien.

Zalety

BlueOptics AOC zapewnia fabrycznie przetestowane łącze typu plug-and-play, które minimalizuje czas instalacji i ogranicza potencjalną utratę sygnału w porównaniu z włóknami zakończanymi w terenie. Zintegrowana diagnostyka cyfrowa (DDM/DOM) umożliwia zdalne monitorowanie napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury, co upraszcza konserwację i rozwiązywanie problemów. Zbudowany zgodnie ze standardami MSA, kabel jest kompatybilny ze sprzętem obsługującym moduły QSFP28 AOC i wspiera powszechne protokoły, takie jak Ethernet i Fibre Channel over Ethernet z szybkością linii do 100G. Wstępnie zmontowana konstrukcja i transmisja wielomodowa sprawiają, że kabel jest odporny na zakłócenia elektromagnetyczne i nadaje się do gęsto zaludnionych środowisk centrów danych.

Odpowiedni do

• Połączeń o dużej przepustowości między przełącznikami a serwerami w centrach danych
• Połączeń agregacyjnych i spine-leaf z wykorzystaniem portów QSFP28
• Klastrów obliczeniowych o wysokiej wydajności i środowisk InfiniBand
• Łączy Fibre Channel i Ethernet 100G w zasięgu 30 m

Kluczowe dane techniczne

• Typ złącza: QSFP28 męski do QSFP28 męski
• Długość: 30 metrów
• Przepływność: do 100 Gbit/s
• Medium sygnałowe: światłowód wielomodowy (aktywny kabel optyczny)
• Obsługiwane protokoły: 100GBASE-SR4, Ethernet, Fibre Channel over Ethernet
• Monitorowanie: diagnostyka cyfrowa (DDM/DOM) zgodna z SFF-8472
• Zgodność: zgodność mechaniczna/elektryczna z QSFP28 MSA; spełnia wymagania CE i RoHS

Sposób użycia

Podłącz każdą wtyczkę QSFP28 do odpowiedniego portu QSFP28 w sprzęcie sieciowym, takim jak przełączniki, routery lub serwery, które obsługują moduły QSFP28 AOC. Upewnij się, że porty są zasilane i skonfigurowane pod kątem wybranego protokołu i szybkości łącza. Sprawdź stan łącza i, jeśli to możliwe, odczytaj rejestry diagnostyki cyfrowej z hosta, aby monitorować parametry operacyjne. W przypadku wstępnie zmontowanego AOC nie jest wymagane polerowanie włókien ani czyszczenie złączy w terenie; obchodź się z kablem trzymając za wtyczki i unikaj ostrych zagięć, aby zapobiec naprężeniom włókna.

Zalecenia

Instaluj i układaj kabel zgodnie z wytycznymi producenta dotyczącymi promienia gięcia i trzymaj go z dala od źródeł wysokiej temperatury. Sprawdź zgodność sprzętową i wsparcie programowe dla AOC innych firm w urządzeniach docelowych. Korzystaj z wbudowanych funkcji DDM/DOM do rutynowego monitorowania i rozwiązywania problemów; jeśli host nie udostępnia diagnostyki, sprawdź oprogramowanie sprzętowe urządzenia lub interfejsy zarządzania pod kątem obsługi AOC.
