BlueOptics 10332-BO kabel światłowodowy InfiniBand 5 m MPO-UPC 4xLC-UPC

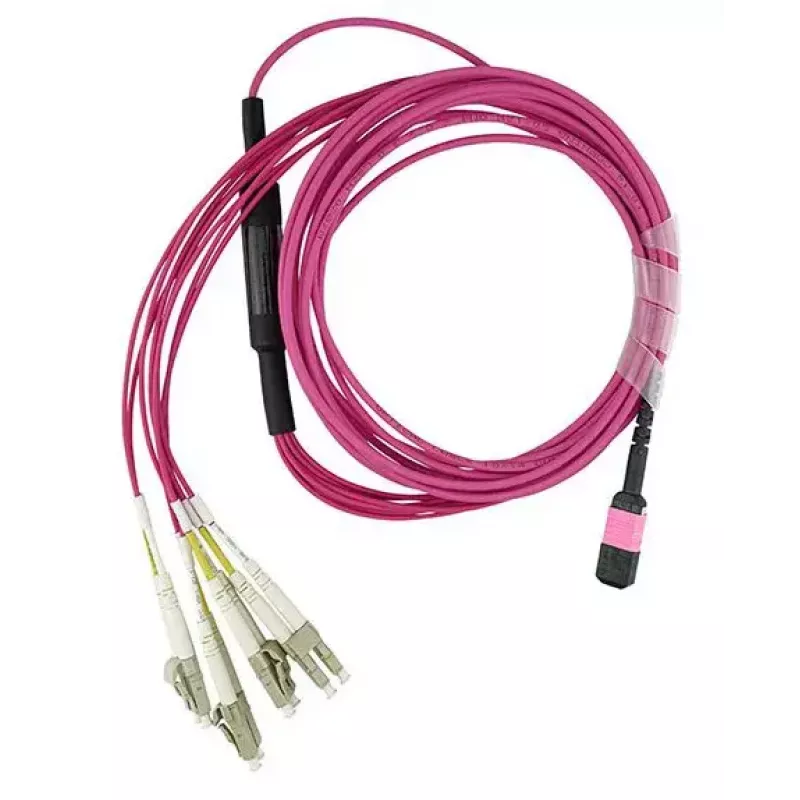

Kabel światłowodowy BlueOptics 10332-BO InfiniBand 5 m MPO-UPC 4xLC-UPC to wielomodowy kabel magistralny zaprojektowany do połączeń o wysokiej gęstości w centrach danych i serwerach. Z wtykiem MPO-UPC na jednym końcu i czterema zakończeniami LC-UPC na drugim, ten 5-metrowy kabel obsługuje zagregowane łącza dużej szybkości i krótkozasięgowe połączenia InfiniBand, minimalizując tłumienie wstawieniowe i utrzymując integralność sygnału w kanałach równoległych.

Zalety

Ten kabel światłowodowy InfiniBand zapewnia kompaktową łączność typu breakout MPO na LC, redukując natłok kabli i ułatwiając okablowanie w szafach. Wtyki polerowane UPC oferują stabilne charakterystyki tłumienia odbiciowego, zapewniając niezawodną wydajność w środowiskach wielokanałowych. Długość 5 m zapewnia równowagę między zasięgiem a wygodą prowadzenia w szafach i pomiędzy sąsiednimi rackami. Konstrukcja kabla i pozycjonowanie wtyków są zoptymalizowane pod kątem niskiego tłumienia wstawieniowego i trwałych cykli łączeniowych typowych dla operacji w centrach danych.

Zastosowanie

• Połączenia InfiniBand o dużej przepustowości między przełącznikami a adapterami serwerowymi
• Równoległe łącza optyczne i zespoły breakout w centrach danych
• Połączenia rack-to-rack i krosowanie top-of-rack w odległości do 5 m
• Krótkozasięgowe aplikacje wielomodowe wymagające konwersji MPO na LC

Kluczowe specyfikacje

• Długość: 5 metrów
• Typ wtyku (koniec A): MPO-UPC
• Typ wtyku (koniec B): 4 × LC-UPC
• Typ włókna: wielomodowe (konfiguracja równoległa MPO)
• Liczba kanałów: 4 równoległe kanały LC
• Typowe zastosowanie: InfiniBand i krótkozasięgowe wielomodowe łącza danych

Sposób użycia

Zaplanuj trasę kabla, aby uniknąć ciasnych zgięć i naprężeń mechanicznych; podczas instalacji przestrzegaj zalecanego przez producenta minimalnego promienia gięcia. Podłącz koniec MPO-UPC do portu MPO przełącznika lub panelu breakout i wetknij każdy wtyk LC-UPC do odpowiednich gniazd LC w adapterach serwerowych lub panelach krosowych. Sprawdź poprawność polaryzacji i mapowania kanałów dla równoległych linii InfiniBand, a następnie zabezpiecz nadmiar kabla, aby uniknąć naprężeń na wtykach. Po instalacji przeprowadź test tłumienia optycznego lub sprawdź wskaźniki statusu łącza, aby potwierdzić prawidłową transmisję sygnału.

Zalecenia

Przechowuj nieużywane wtyki z nasadkami ochronnymi, aby zapobiec zanieczyszczeniu. Przed łączeniem stosuj odpowiednie procedury czyszczenia ferrul UPC. Aby uzyskać optymalną wydajność, unikaj mieszania typów lub klas wtyków w tym samym łączu równoległym oraz przestrzegaj praktyk zarządzania okablowaniem w centrach danych, aby zmniejszyć naprężenia i utrzymać jakość sygnału.
