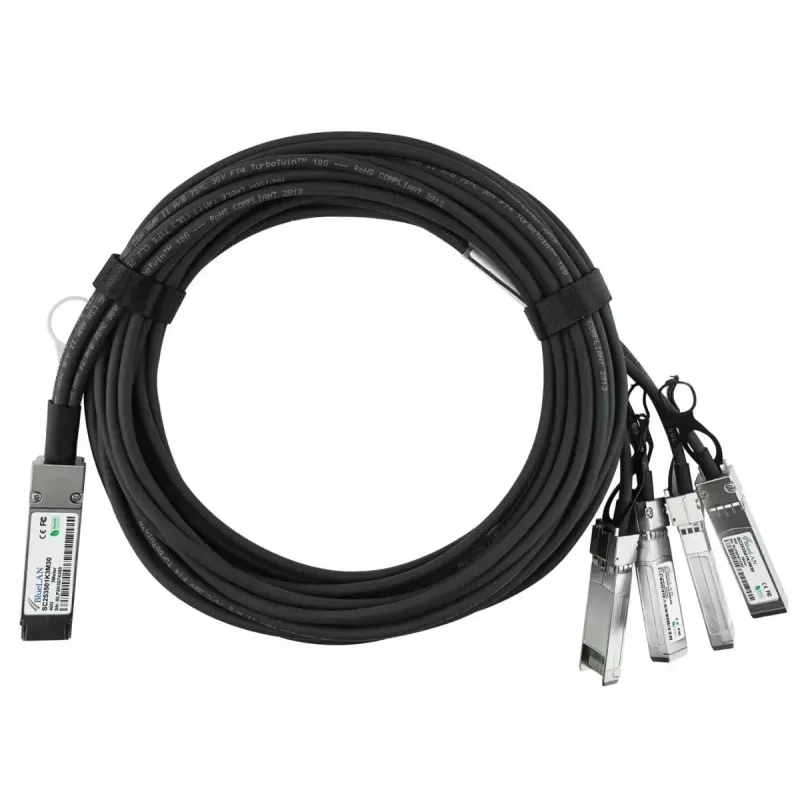

BlueOptics 40G-QSFP-4SFP-C-1M-BL InfiniBand kabel światłowodowy 1 m QSFP 4xSFP+

BlueOptics 40G-QSFP-4SFP-C-1M-BL to 1-metrowy kabel połączeniowy bezpośredni ze złączem QSFP na jednym końcu i czterema złączami SFP+ na drugim, przeznaczony do szybkich połączeń krótkiego zasięgu w szafach i między sąsiednimi szafami. Ten pasywny miedziany zespół twinax obsługuje transmisję elektryczną 40GBase-CR4 i 4x10GBase-CR i jest zgodny z MSA, zapewniając kompaktowe i niezawodne połączenie dla przełączników, routerów i systemów pamięci masowej akceptujących kable rozgałęźne QSFP-na-4xSFP+.

Zalety

Kabel oferuje niskie opóźnienia i niski pobór mocy typowe dla pasywnych konstrukcji twinax, z kompaktową długością 1 m odpowiednią do połączeń w szafach i między sąsiednimi szafami. Konstrukcja zgodna z MSA i zastosowanie wysokiej jakości komponentów zapewniają interoperacyjność z głównymi platformami sprzętowymi i długi okres eksploatacji przy użyciu w określonych aplikacjach krótkiego zasięgu. Jako rozwiązanie połączeniowe bezpośrednie oferuje ekonomiczną łączność bez aktywnych transceiverów optycznych.

Zastosowanie

• Połączenia w szafach i między sąsiednimi szafami w centrach danych
• Łączenie portów QSFP z czterema portami SFP+ w konfiguracjach rozgałęźnych 40G-na-4x10G
• Szybkie łącza Ethernet, FCoE i InfiniBand do 40 Gbit/s na krótkich odległościach
• Połączenia przełącznik-przełącznik, przełącznik-pamięć masowa i przełącznik-serwer obsługujące pasywne DAC

Kluczowe specyfikacje

• Typ kabla: Pasywny miedziany kabel połączeniowy bezpośredni twinax (DAC)
• Długość: 1 metr
• Konfiguracja złączy: QSFP (jeden koniec) do 4 × SFP+ (drugi koniec)
• Obsługiwane protokoły: Transmisja elektryczna 40GBase-CR4 i 4×10GBase-CR
• Przekrój przewodu: 30 AWG
• Zgodność: Konstrukcja zgodna z MSA dla interoperacyjności
• Typowe zastosowania: Łącza krótkiego zasięgu Ethernet, FCoE i InfiniBand

Jak używać

Zainstaluj kabel, mocno wkładając koniec QSFP do zgodnego portu QSFP, a cztery końce SFP+ do odpowiednich portów SFP+ w urządzeniu docelowym, upewniając się co do prawidłowej orientacji i pełnego osadzenia każdego złącza. Potwierdź, że podłączona platforma sprzętowa oficjalnie obsługuje pasywne kable rozgałęźne DAC QSFP-na-4xSFP+ oraz że ustawienia oprogramowania układowego lub programowego zezwalają na pracę pasywnego DAC. Unikaj ostrych zagięć i nadmiernych naprężeń mechanicznych kabla; utrzymuj odpowiedni promień gięcia i bezpieczne prowadzenie w szafie, aby zapobiec obciążaniu złączy.

Zalecenia

Używaj tego pasywnego DAC o długości 1 m do połączeń krótkodystansowych wewnątrz szaf lub między sąsiednimi szafami, gdzie wymagane jest niskie opóźnienie i niski pobór mocy. Przed wdrożeniem sprawdź kompatybilność z dokumentacją dostawcy przełącznika lub serwera, a po instalacji wykonaj test łącza, aby potwierdzić pełną funkcjonalność.
