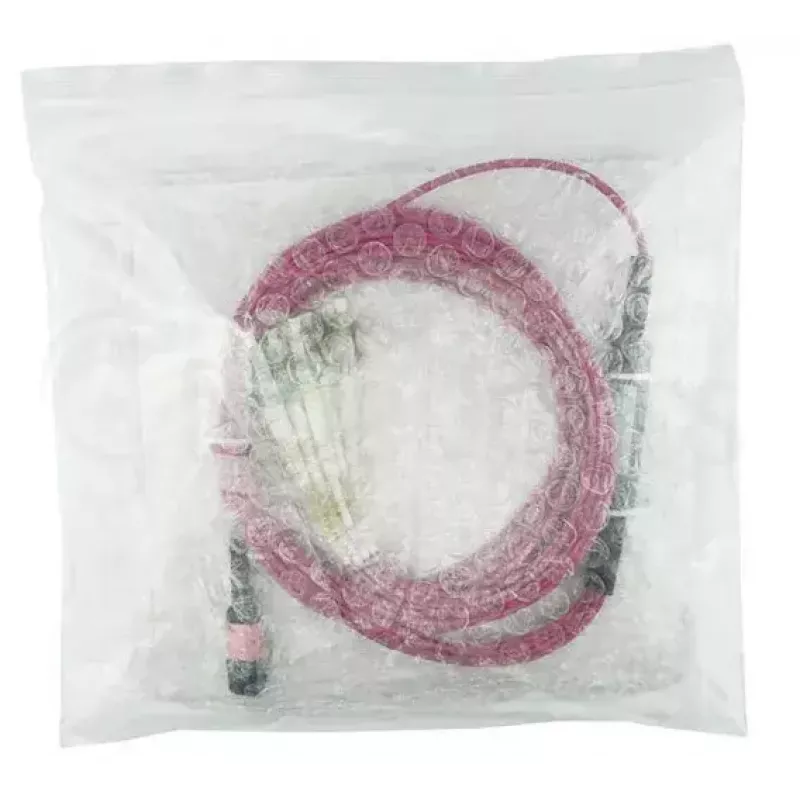

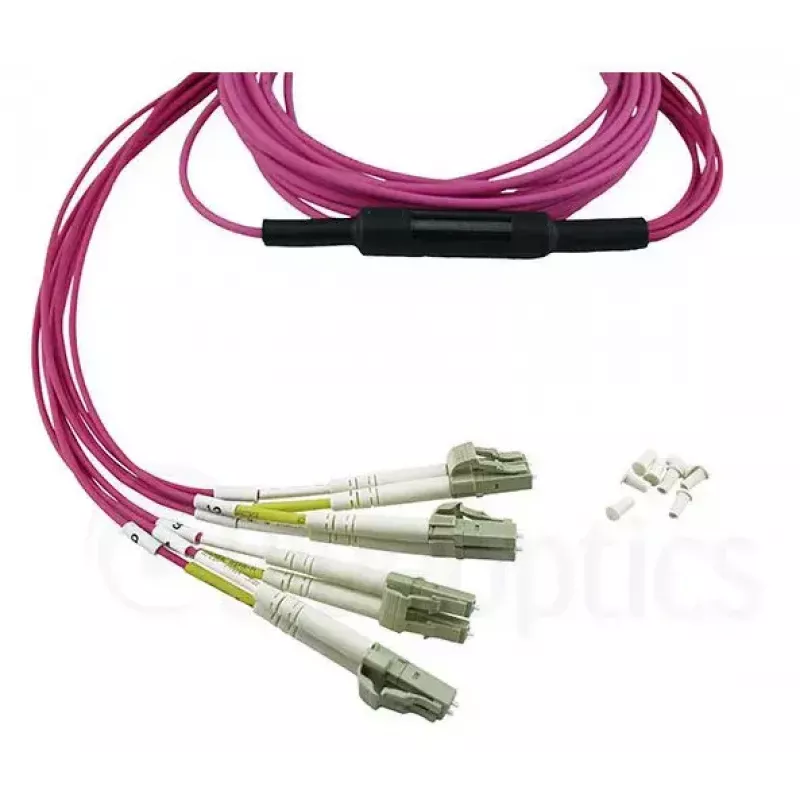

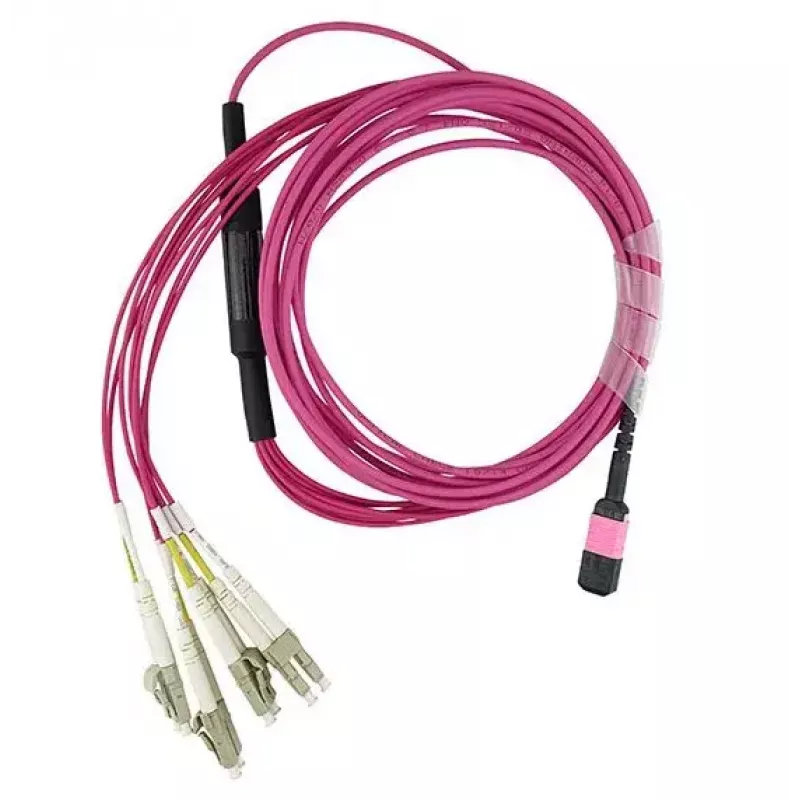

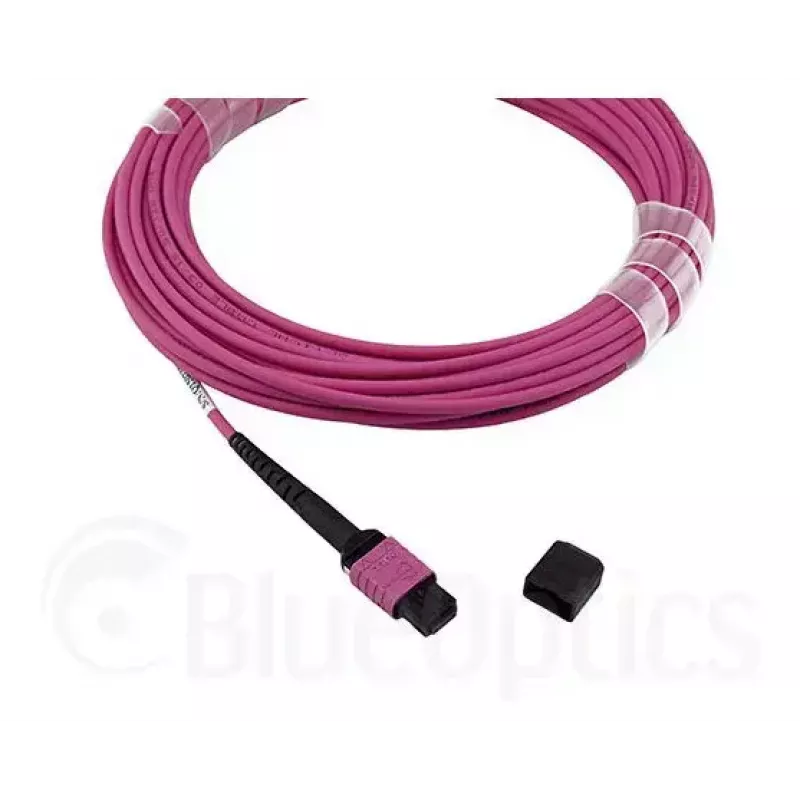

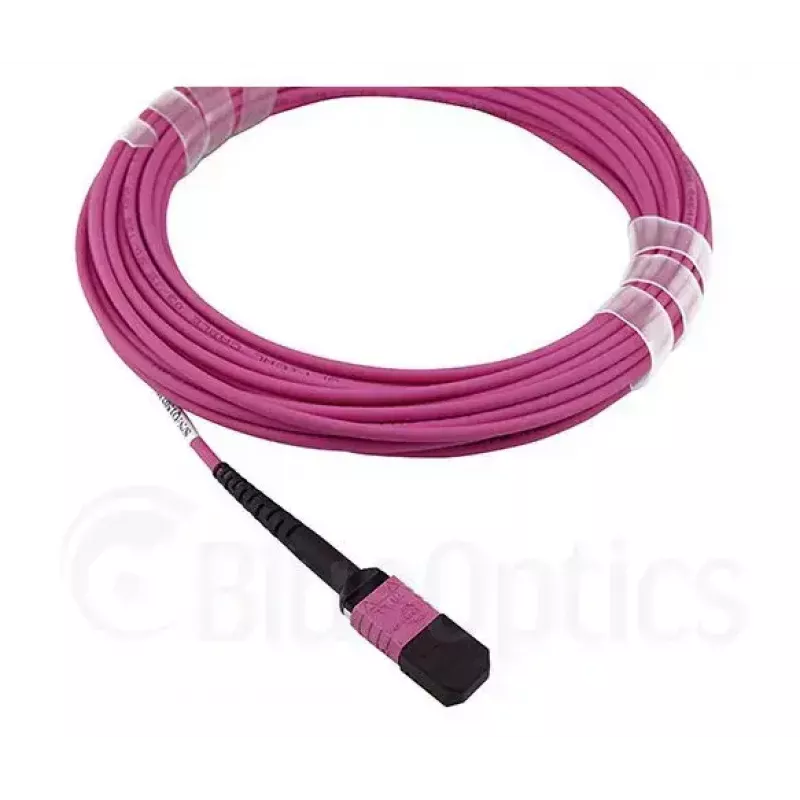

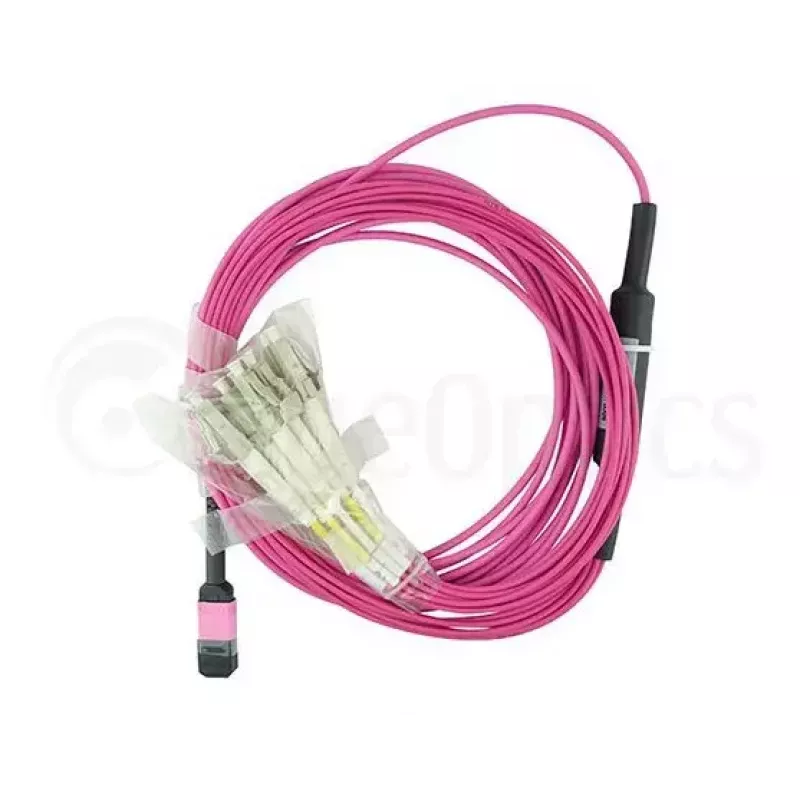

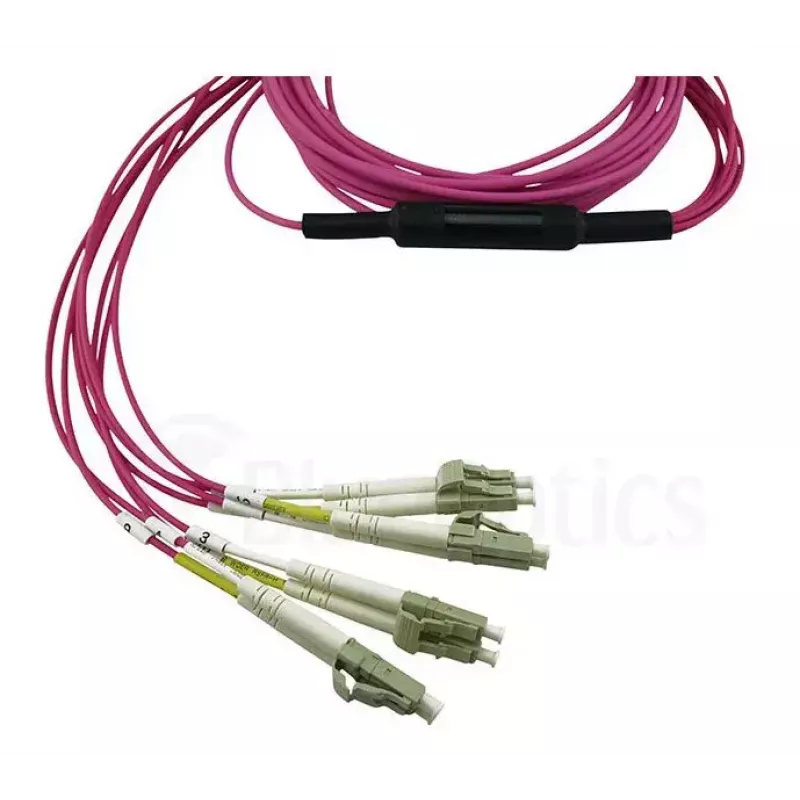

BlueOptics CBL-MPO12-4LC-OM4-10M InfiniBand Światłowodowy Kabel 10m MPO/UPC 4x LC Duplex/UPC

Kabel światłowodowy BlueOptics CBL-MPO12-4LC-OM4-10M to 10-metrowy wielomodowy kabel światłowodowy przeznaczony do środowisk InfiniBand o dużej gęstości połączeń oraz do połączeń między urządzeniami w centrach danych na krótkich dystansach. Z jednej strony ma złącze MPO, a z drugiej cztery złącza LC duplex, zapewniając transmisję w trybie pełnego dupleksu po włóknie wielomodowym OM4. Kabel zapewnia stałą wydajność optyczną, niską tłumienność wtrąceniową i niezawodną integralność sygnału dla szybkich łączy w szafach serwerowych, panelach przełączników i systemach krosowniczych.

Zalety

Ten zespół światłowodowy wykorzystuje włókno wielomodowe OM4, aby obsłużyć większą przepustowość i większy zasięg w porównaniu z włóknami wielomodowymi niższej klasy w tym samym wdrożeniu. Konfiguracja MPO-do-4xLC upraszcza migrację między okablowaniem szkieletowym o dużej gęstości a transceiverami lub modułami opartymi na LC. Długość 10 m zapewnia elastyczne prowadzenie w szafach rack i obudowach, zachowując przewidywalne budżety strat optycznych i stabilną pracę w trybie pełnego dupleksu odpowiednią dla łączy InfiniBand i innych sieci o wysokiej przepustowości na krótkie odległości.

Zastosowanie

• Połączenia InfiniBand na krótkie odległości w centrach danych i klastrach HPC
• Łączenie linii szkieletowych MPO z transceiverami lub panelami krosowniczymi z portami LC
• Krosowanie w szafach o dużej gęstości i zastosowania cross-connect
• Łącza serwer-przełącznik i przełącznik-przełącznik w obrębie tego samego pomieszczenia sprzętowego

Kluczowe specyfikacje

• Typ włókna: włókno wielomodowe OM4
• Długość kabla: 10 metrów
• Złącze A: MPO, złącze wielowłóknowe
• Złącze B: 4 złącza LC duplex
• Typ polerowania: powierzchnie czołowe UPC (Ultra Physical Contact)
• Transmisja: wielomodowe łącza optyczne pełnego dupleksu
• Typowe zastosowanie: połączenia krótkodystansowe o dużej przepustowości

Jak używać

Poprowadź kabel przez szafę rack lub system zarządzania kablami, unikając ostrych zgięć i nadmiernego naprężenia. Podłącz koniec MPO do odpowiedniego szkieletu wielowłóknowego lub modułu, zapewniając wyrównanie i właściwą orientację klucza, a końcówki LC duplex podłącz do pasujących portów LC w transceiverach, panelach krosowniczych lub sprzęcie sieciowym. Sprawdź status łącza na obu końcach i w razie potrzeby zmierz straty optyczne, aby potwierdzić, że połączenie spełnia budżet systemowy. Obchodź się ostrożnie z powierzchniami czołowymi złączy i czyść je za pomocą zatwierdzonych narzędzi do czyszczenia włókien przed połączeniem, aby zapobiec zanieczyszczeniu i degradacji sygnału.

Zalecenia

Przechowuj i obchodź się z kablem tak, aby zachować minimalny promień zgięcia dla włókna wielomodowego OM4 i unikać naprężeń mechanicznych. Stosuj oznakowane systemy zarządzania kablami, a podczas integracji z istniejącą infrastrukturą sprawdź polaryzację i mapowanie kanałów między szkieletem MPO a poszczególnymi parami LC, aby zapewnić prawidłowe działanie w trybie pełnego dupleksu.
