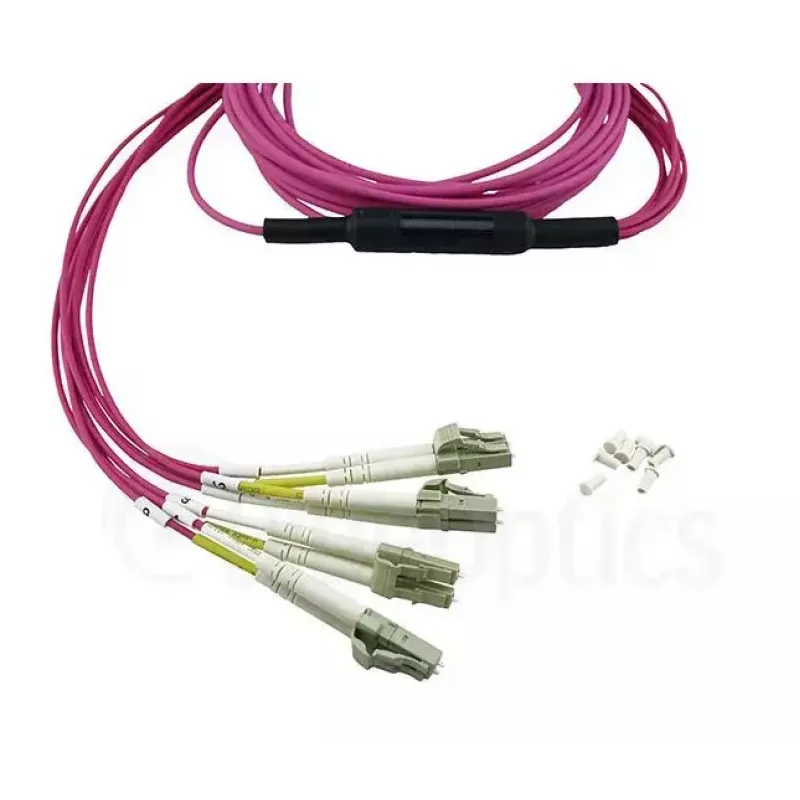

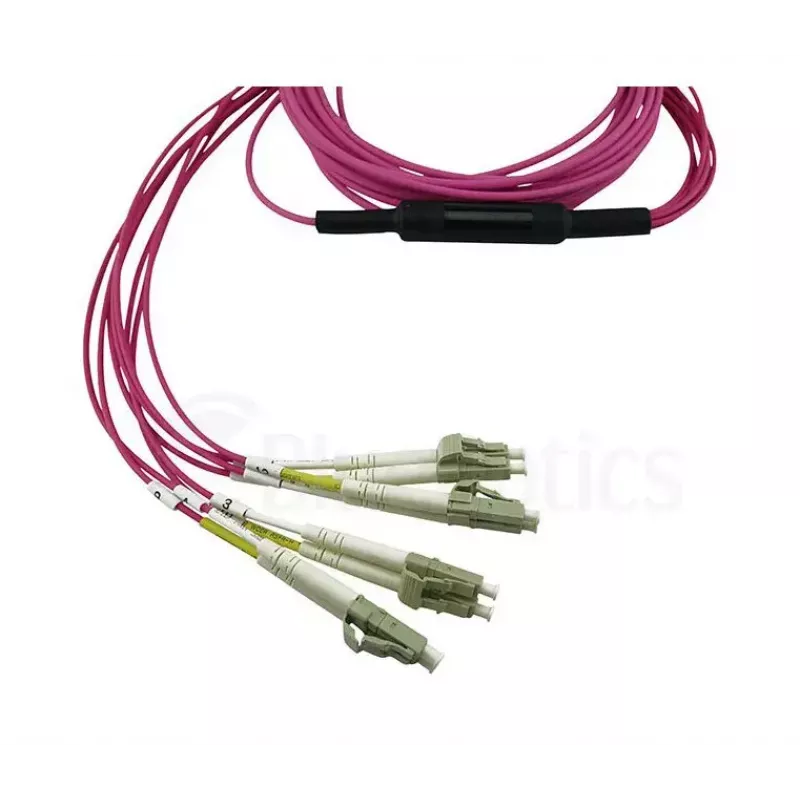

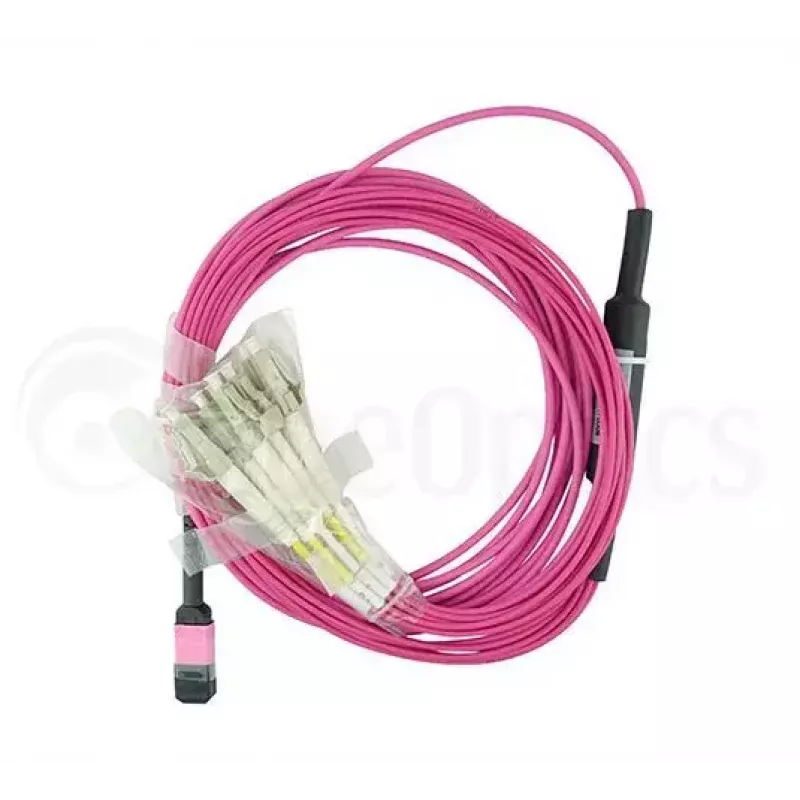

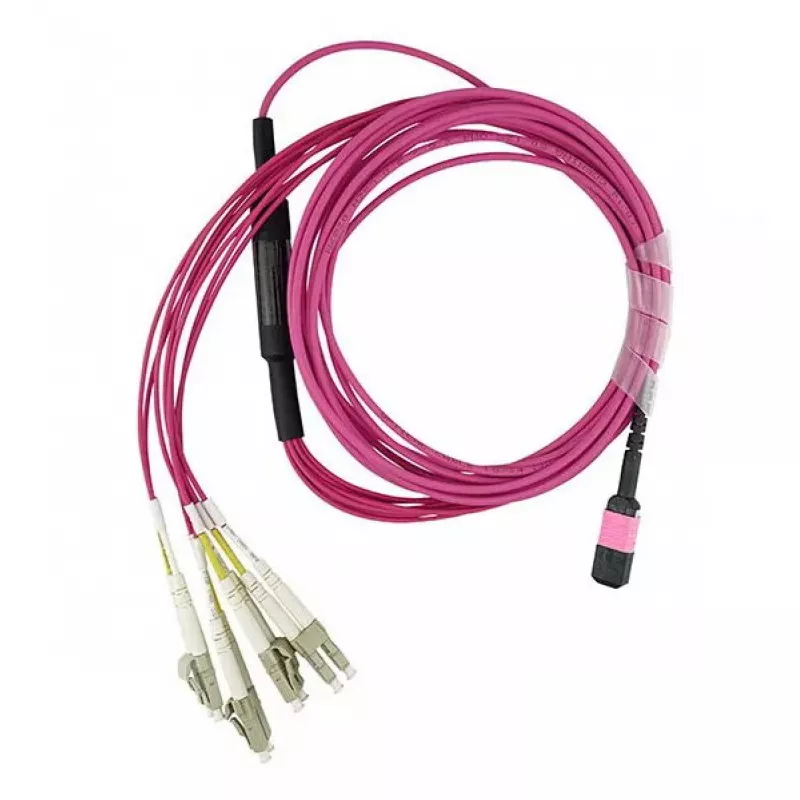

BlueOptics CBL-MPO12-4LC-OM4-1M-BO światłowodowy kabel InfiniBand MPO 4x LC

BlueOptics CBL-MPO12-4LC-OM4-1M-BO to 1-metrowy wielomodowy kabel krosowy światłowodowy z jednym złączem MPO (12-włóknowy) na jednym końcu i czterema złączami duplex LC na drugim. Zaprojektowany do środowisk InfiniBand i sieci o dużej gęstości portów, wykorzystuje wielomodowe włókno OM4 zoptymalizowane laserowo, które zapewnia dużą przepustowość i niskie tłumienie na krótkich i średnich dystansach. Kabel jest pokryty osłoną LSZH, która ogranicza wydzielanie dymu i nie emituje halogenów w przypadku pożaru, i jest przeznaczony do łączenia paneli krosowych, nadajników-odbiorników i portów o dużej prędkości w centrach danych i sieciach korporacyjnych.

Zalety

Ten kabel MPO na 4x LC OM4 zapewnia kompaktową łączność o dużej gęstości, odpowiednią do optyki równoległej i scenariuszy rozgałęzieniowych. Włókno OM4 oferuje lepszą przepustowość i mniejszą tłumienność wstawienną w porównaniu z włóknami wielomodowymi niższej klasy, co wspiera nowoczesne łącza 40/100G oraz niektóre wydajne łącza InfiniBand. BlueOptics wykorzystuje ceramiczne ferrules oraz markowe komponenty światłowodowe i złącza, aby utrzymać stałą wydajność optyczną, a testy fabryczne z użyciem interferometru i OTDR zapewniają udokumentowane wartości strat wejściowych i odbiciowych dla każdego kabla. Powłoka LSZH zwiększa bezpieczeństwo w zamkniętych instalacjach.

Kluczowa specyfikacja

• Długość: 1 metr
• Typ włókna: OM4 wielomodowe (zoptymalizowane laserowo)

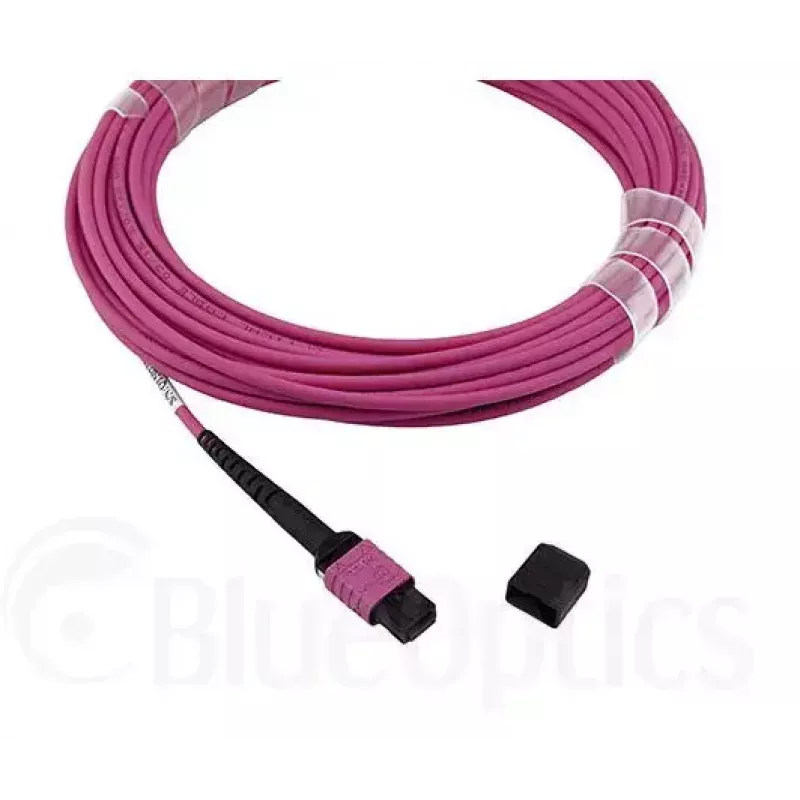

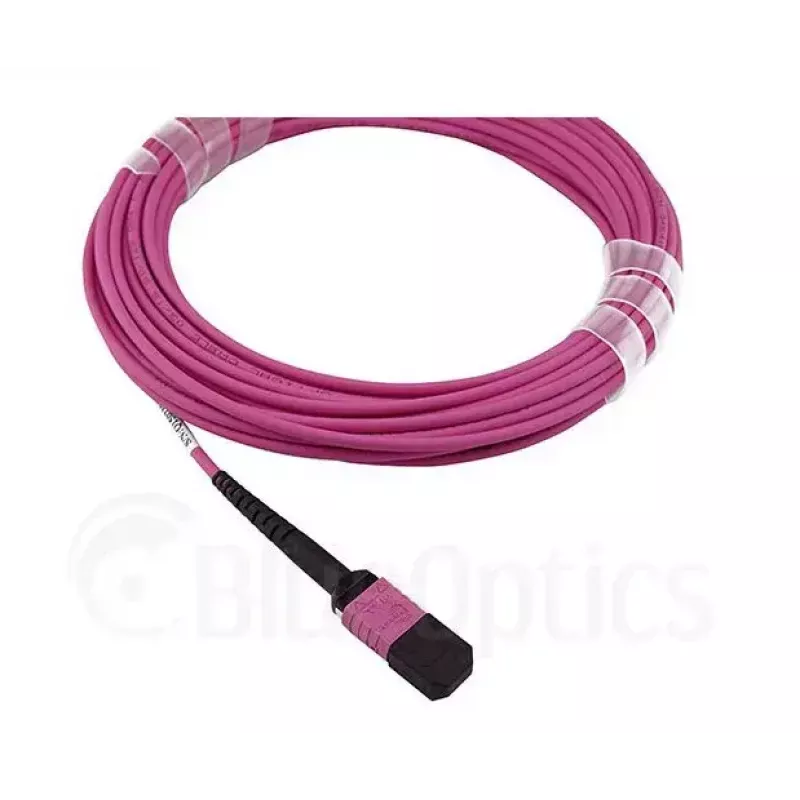

• Złącze A: MPO (12-włóknowe)
• Złącze B: 4 × duplex LC
• Osłona: LSZH (bezhalogenowa o niskiej emisji dymu)

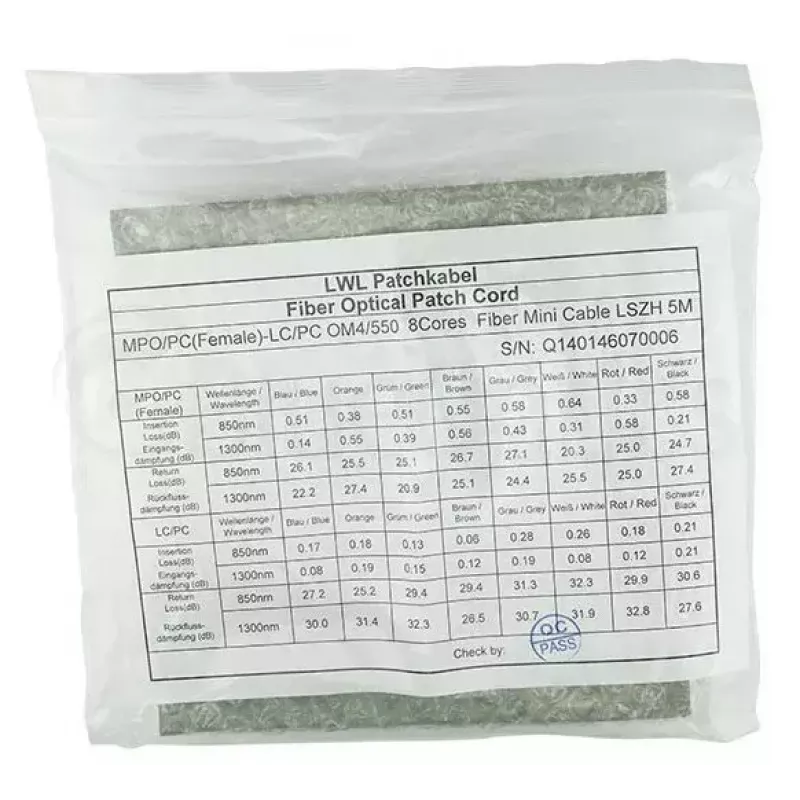

• Testowany pod kątem strat wejściowych i odbiciowych; dostarczany z raportem pomiarowym
• Wyprodukowany z ceramicznymi ferulami i markowymi komponentami włókien/złączy

Jak używać

Poprowadź kabel przez system zarządzania okablowaniem, aby uniknąć ciasnych zagięć, i zabezpiecz go za pomocą odpowiedniego odciążenia. Podłącz złącze MPO do portu MPO lub kasety przeznaczonej do połączeń MPO 12-włóknowych, a wtyczki duplex LC wsuń do odpowiednich portów LC lub gniazd nadajnika-odbiornika zgodnie z wymaganą polaryzacją i mapowaniem kanałów. Postępuj zgodnie z zaleceniami producenta sprzętu dotyczącymi numeracji rozgałęzień MPO-LC i po instalacji zweryfikuj łącza optyczne od końca do końca za pomocą zatwierdzonej metody testowej.

Zalecenia

Unikaj zginania kabla poza minimalny promień gięcia określony przez producenta i chroń złącza zaślepkami przeciwpyłowymi do momentu bezpośrednio przed połączeniem. Aby uzyskać optymalną wydajność w środowiskach InfiniBand i szybkich sieci Ethernet, utrzymuj odcinki wielomodowe w zalecanym zasięgu OM4 dla danej aplikacji i po instalacji przeprowadź testy tłumienności i strat odbiciowych, aby potwierdzić zgodność.
