BlueOptics CBL-MPO12-4LC-OM4-3M-BO InfiniBand światłowodowy kabel 4x LC MPO 3m

BlueOptics CBL-MPO12-4LC-OM4-3M-BO to 3-metrowy światłowodowy kabel InfiniBand wyposażony w złącze MPO na jednym końcu i cztery złącza LC duplex na drugim. Wykorzystuje zoptymalizowane laserowo włókno wielomodowe OM4 o średnicy rdzenia 50 µm, aby zapewnić pełnodupleksową, szybką transmisję danych między panelami krosowymi, transceiverami i aktywnym sprzętem. Kabel jest pokryty powłoką niskodymną, bezhalogenową (LSZH) i przeznaczony do optycznych połączeń między centrami danych i w sieciach korporacyjnych, gdzie wymagane jest kompaktowe okablowanie rozgałęźne MPO-LC.

Zalety

Ten kabel MPO na 4×LC OM4 zapewnia dużą przepustowość i niskie tłumienie odpowiednie dla łączy wielomodowych na krótkich i średnich dystansach. Włókno wielomodowe OM4 obsługuje wyższe przepływności danych i poprawioną przepustowość modalną w porównaniu ze standardowymi typami włókien wielomodowych. Długość 3 metrów oferuje równowagę między zasięgiem a łatwością zarządzania w środowiskach szaf i paneli krosowych, a powłoka LSZH ogranicza emisję halogenów i dymu w przypadku pożaru. Złącza i ferruly są produkowane zgodnie ze standardami branżowymi, aby zapewnić stabilną charakterystykę tłumienia wtrąceniowego i odbiciowego dla kompatybilnych systemów optycznych.

Zastosowanie

• Połączenia magistrali MPO z panelem krosowym LC w centrach danych
• Łączenie transceiverów obsługujących MPO z portami duplex LC
• Łącza InfiniBand i szybkie łącza światłowodowe wielomodowe
• Łącza wielomodowe na krótkie i średnie odległości w sieciach korporacyjnych

Kluczowe specyfikacje

• Typ włókna: włókno wielomodowe OM4, średnica rdzenia 50 µm
• Złącza: MPO (wielowłóknowe) na 4× LC duplex
• Długość: 3 metry
• Praca duplex: obsługa pełnego dupleksu poprzez pary LC
• Powłoka: LSZH (niskodymna, bezhalogenowa)
• Typowe zastosowania: rozgałęzienie MPO, krosowanie między panelami a transceiverami

Jak używać

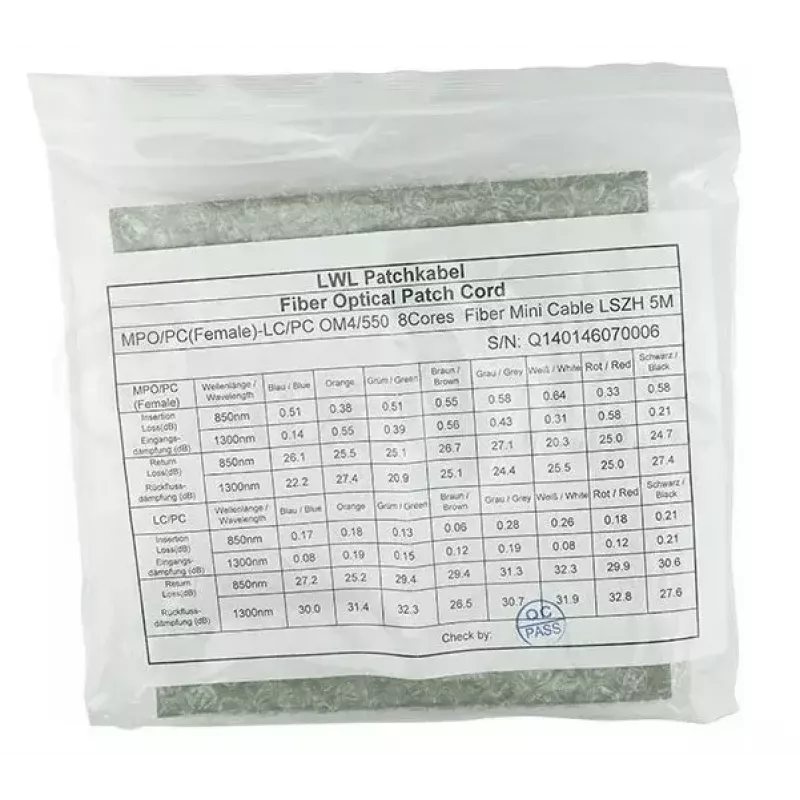

Poprowadzić kabel między magistralą lub kasetą obsługującą MPO a panelem krosowym LC lub portami transceivera, zachowując określony promień gięcia dla włókna wielomodowego, aby uniknąć zwiększonego tłumienia. Wyrównać i wsunąć złącze MPO do portu MPO i zamocować złącza duplex LC w odpowiednich gniazdach LC. Przed włączeniem sprzętu upewnić się, że polaryzacja i mapowanie kanałów są prawidłowe. Po instalacji zweryfikować integralność łącza i wartości strat optycznych za pomocą odpowiedniego sprzętu testowego lub zapoznać się z dostarczonym protokołem pomiarowym, jeśli został dołączony do kabla.

Zalecenia

Przechowywać i obchodzić się z kablem, unikając ostrych zagięć i naprężeń mechanicznych; zachować promień gięcia zgodny z wytycznymi producenta. Używać długości 3 metrów do schludnych połączeń między szafami lub od kasety do panelu i wybrać okablowanie wielomodowe OM4, gdy wymagana jest większa przepustowość modalna dla szybkich zastosowań na krótkie odległości.
