BlueOptics CBL-MPO12-4LC-OM4-5M-BO światłowodowy kabel InfiniBand 4x LC MPO 5m

Kabel światłowodowy BlueOptics CBL-MPO12-4LC-OM4-5M-BO InfiniBand to 5-metrowy wielomodowy kabel krosowy OM4 z pojedynczym złączem MPO (12 włókien) na cztery złącza duplex LC, zaprojektowany do szybkich łączy optycznych o dużej gęstości. Kabel wykorzystuje zoptymalizowane laserowo włókno wielomodowe 50 µm OM4, aby zapewnić komunikację full-duplex i niskie tłumienie na krótkich i średnich dystansach w centrach danych i sieciach korporacyjnych. Powłoka LSZH (bezhalogenowa, o niskiej emisji dymu) zmniejsza emisję dymu i toksycznych gazów w przypadku pożaru, a zamontowane złącza zawierają ceramiczne ferrules z tlenku cyrkonu, które zapewniają stabilną wydajność optyczną i długą żywotność.

Zalety

Ten światłowodowy kabel InfiniBand zapewnia niską tłumienność wtrąceniową i wysoką tłumienność odbiciową odpowiednią dla wymagających sieci optycznych. Wyprodukowany z markowych włókien wielomodowych i sprawdzonych komponentów złączy, kabel jest testowany fabrycznie za pomocą interferometrii i reflektometru OTDR i dostarczany z pomierzonymi wartościami tłumienia wtrąceniowego i odbiciowego. Kompaktowa konfiguracja MPO na 4x duplex LC umożliwia efektywną konsolidację portów na panelach krosowych i transceiverach, a specyfikacja włókna OM4 poprawia przepustowość modalną i obsługuje wyższe szybkości transmisji danych w łączach wielomodowych.

Zastosowanie

• Łącza uplink w centrach danych i połączenia krzyżowe między magistralą MPO a panelami krosowymi LC
• Łącza InfiniBand i szybki Ethernet na krótkie i średnie odległości
• Podłączanie transceiverów z interfejsem MPO do wielu portów duplex LC
• Instalacje w szafach o dużej gęstości, gdzie przestrzeń i zarządzanie okablowaniem są kluczowe

Kluczowe specyfikacje

• Długość: 5 m
• Typ włókna: wielomodowy OM4, rdzeń 50 µm
• Złącze A: MPO (wielowłóknowe push-on), polerowane UPC
• Złącze B: 4 × duplex LC, polerowane UPC
• Powłoka: LSZH (bezhalogenowa, o niskiej emisji dymu), trudnopalna
• Polerowanie: UPC (ultra physical contact) dla zmniejszonego odbicia wstecznego

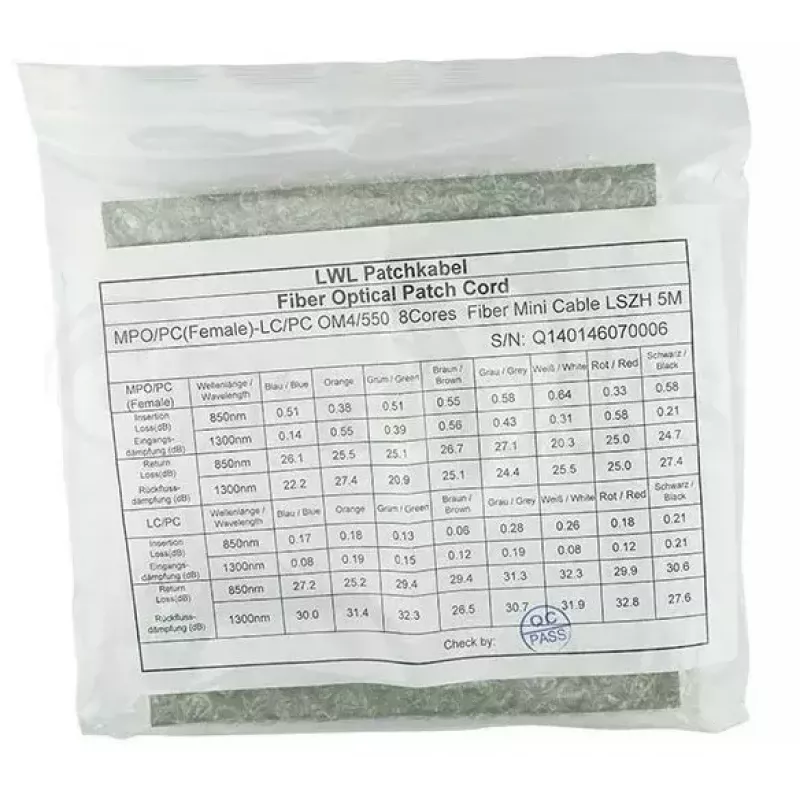

• Testowane: interferometr i OTDR z wydrukowanymi pomiarami tłumienia wtrąceniowego i odbiciowego
• Zgodność: wyprodukowany zgodnie z powszechnymi normami bezpieczeństwa przemysłowego i materiałowego (IEC, RoHS)

Sposób użycia

Poprowadź kabel zaplanowaną ścieżką zarządzania okablowaniem i unikaj ostrych zagięć, które przekraczają minimalny promień gięcia producenta. Wyrównaj i włóż złącze MPO do gniazda magistrali MPO lub transceivera, aż do zatrzaśnięcia, a każde złącze duplex LC podłącz do odpowiedniego portu LC na panelu krosowym lub transceiverze, przestrzegając właściwej polaryzacji dla pracy full-duplex. Przed połączeniem upewnij się, że złącza są czyste, aby zapobiec utracie sygnału spowodowanej zanieczyszczeniem; użyj odpowiednich narzędzi do czyszczenia włókien lub chusteczek. Po instalacji zweryfikuj wydajność łącza za pomocą miernika mocy optycznej lub odpowiedniego sprzętu testowego i porównaj zmierzone tłumienie wtrąceniowe i odbiciowe z dostarczonym protokołem pomiarowym.

Zalecenia

Przechowuj i obchodź się z kablem w czystym środowisku, trzymaj zaślepki ochronne na złączach, gdy nie są używane, i unikaj sił ściskających lub załamań. W przypadku stałych instalacji w miejscach publicznych lub zamkniętych powłoka LSZH zmniejsza szkodliwe emisje. Dla długoterminowej niezawodności zaplanuj okresowe przeglądy wizualne i czyszczenie powierzchni czołowych złączy oraz ponowne testowanie łączy po każdej znaczącej rekonfiguracji.
