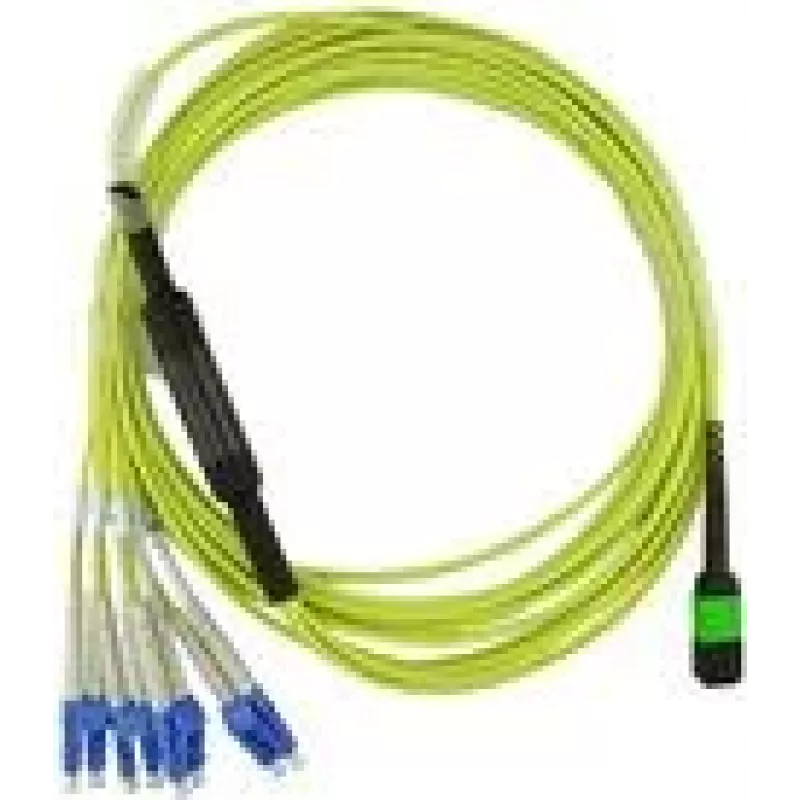

BlueOptics F5-UPG-QSFP4X10LR-1M-BO kabel InfiniBand/światłowodowy MTP 4x LC 1 m G.657.A1

BlueOptics F5-UPG-QSFP4X10LR-1M-BO to 1-metrowy kabel krosowy InfiniBand/światłowodowy zakończony z jednej strony złączem wielowłóknowym MTP, a z drugiej czterema złączami duplex LC. Wykorzystuje on niewrażliwe na zginanie włókno jednomodowe G.657.A1 oraz ognioodporny płaszcz LSZH. Zaprojektowany do wysokowydajnych łączy optycznych w centrach danych, sieciach telekomunikacyjnych i środowiskach serwerowych. Kabel charakteryzuje się niską tłumiennością wtrąceniową i wysoką tłumiennością odbiciową. Przeznaczony jest do bezpośredniego łączenia paneli krosowych, transceiverów i urządzeń optycznych o dużej gęstości upakowania.

Zalety

Ten kabel MTP – 4x LC zapewnia kompaktową łączność o dużej gęstości upakowania, zachowując niskie tłumienie dzięki włóknu jednomodowemu G.657.A1. Zewnętrzny płaszcz LSZH ogranicza emisję halogenów i dymu w przypadku pożaru, dzięki czemu nadaje się do zamkniętych przestrzeni instalacyjnych. Złącza wykorzystują ferrulę ceramiczną z tlenku cyrkonu, co zapewnia stałe ustawienie optyczne i trwałość. Każdy kabel jest fabrycznie testowany za pomocą interferometru i reflektometru OTDR w celu udokumentowania wartości tłumienności wtrąceniowej i odbiciowej.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Kabel należy prowadzić unikając ostrych zagięć i naprężeń mechanicznych; przestrzegać minimalnego promienia gięcia dla włókna G.657.A1. Włożyć złącze MTP do adaptera lub modułu MTP/QSFP zgodnie z orientacją i zablokować. Podłączyć złącza duplex LC do odpowiednich portów LC lub transceiverów, zachowując prawidłową polaryzację. Do momentu instalacji trzymać nasadki ochronne na złączach, aby zapobiec zanieczyszczeniu. W razie potrzeby zweryfikować parametry łącza, korzystając z dostarczonego raportu pomiarowego, lub wykonać dodatkowy pomiar tłumienności wtrąceniowej po instalacji.

Zalecenia

Zachować promień gięcia większy niż minimalny podany przez producenta (zwykle określony dla G.657.A1) i unikać nadmiernej siły ciągnącej. Przed połączeniem czyścić czoła złączy zatwierdzonymi narzędziami do czyszczenia światłowodów, a nieużywany kabel przechowywać z nasadkami ochronnymi. W łączach krytycznych porównać wyniki testów poinstalacyjnych z raportem fabrycznym, aby potwierdzić oczekiwaną wydajność.
