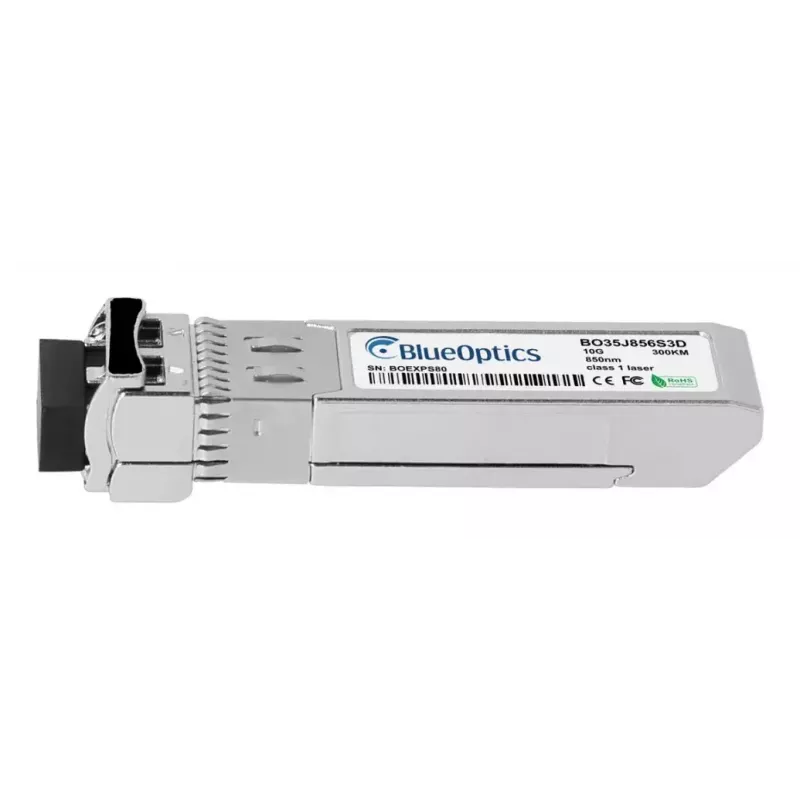

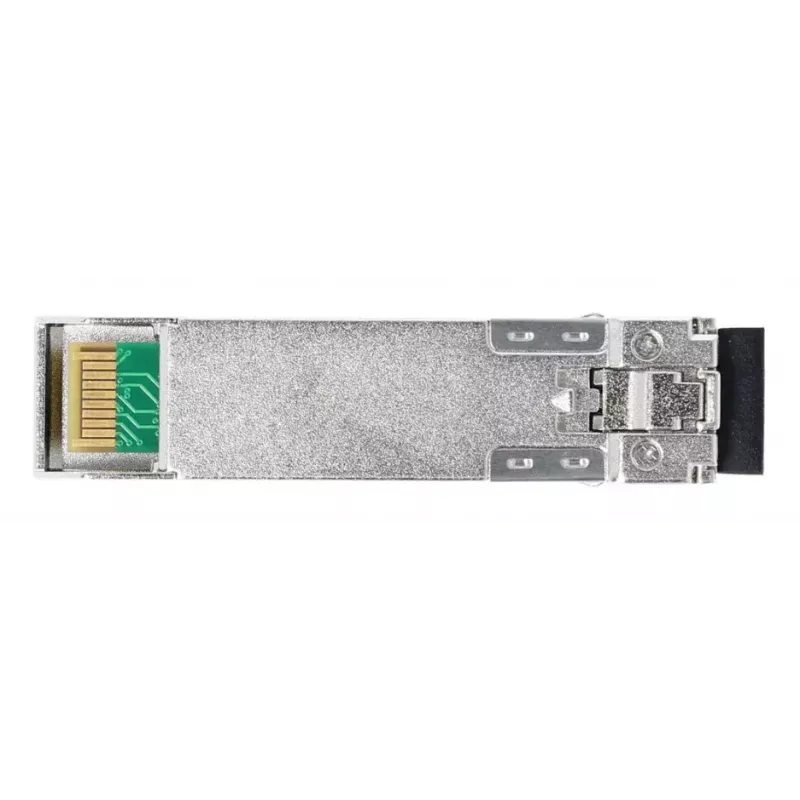

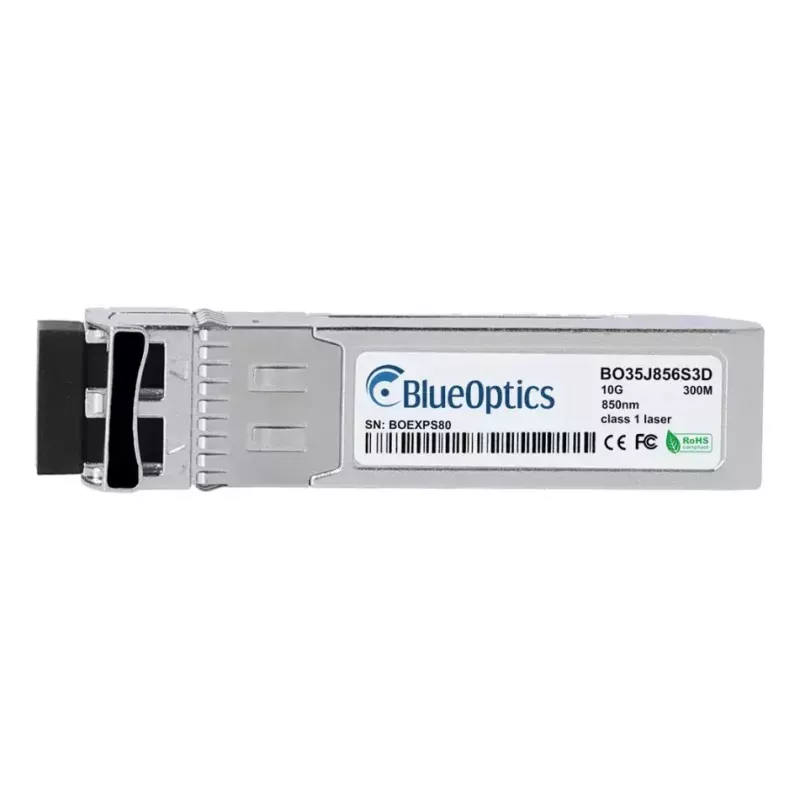

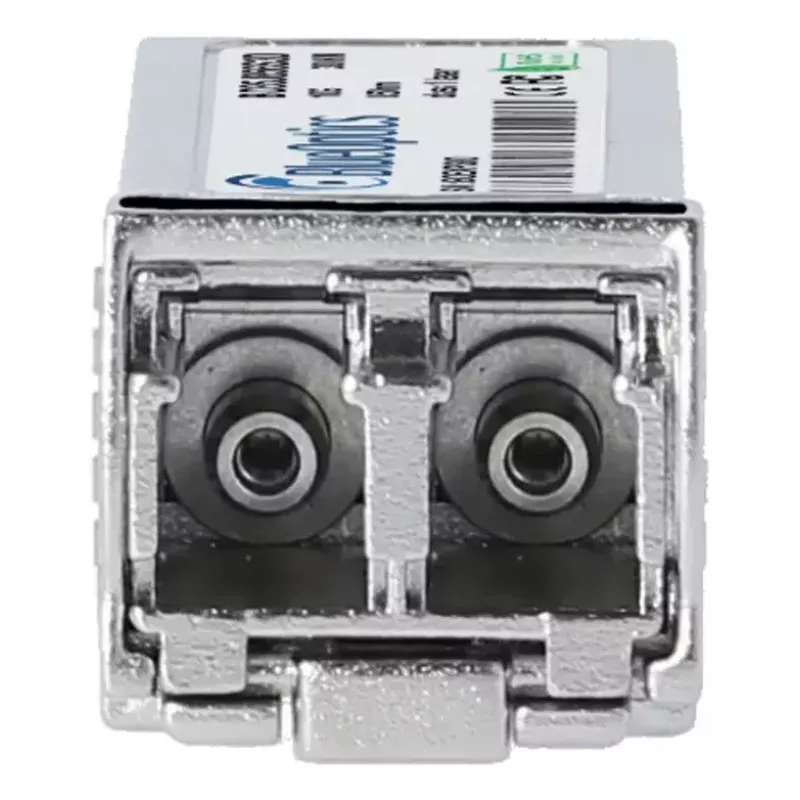

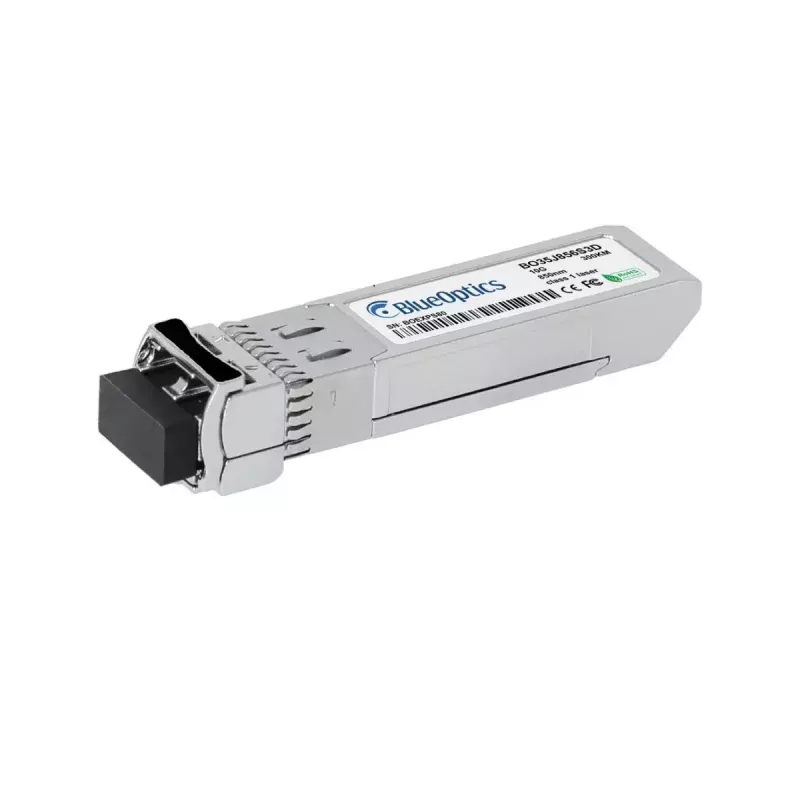

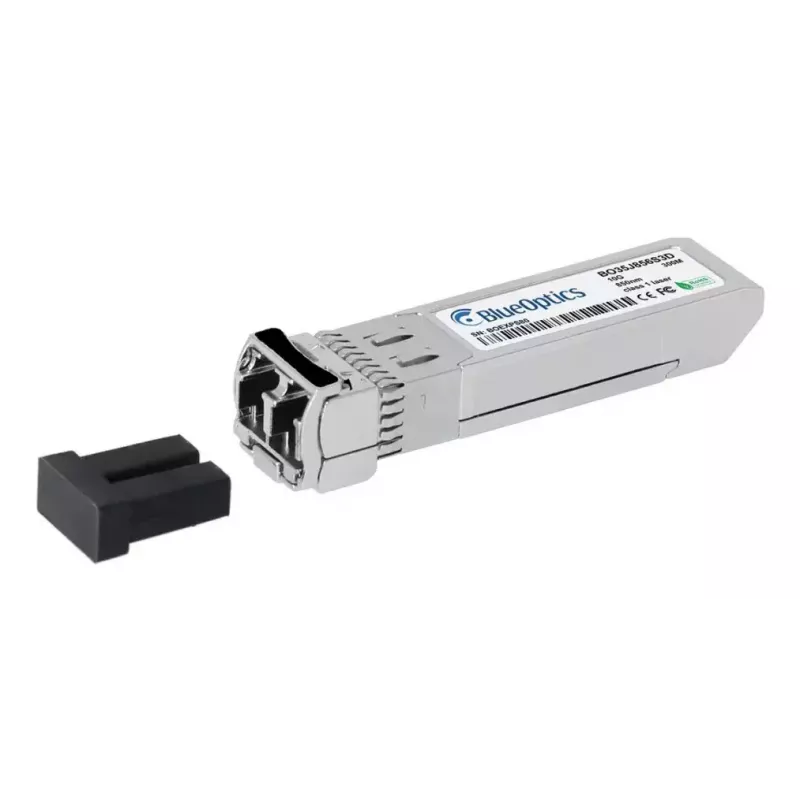

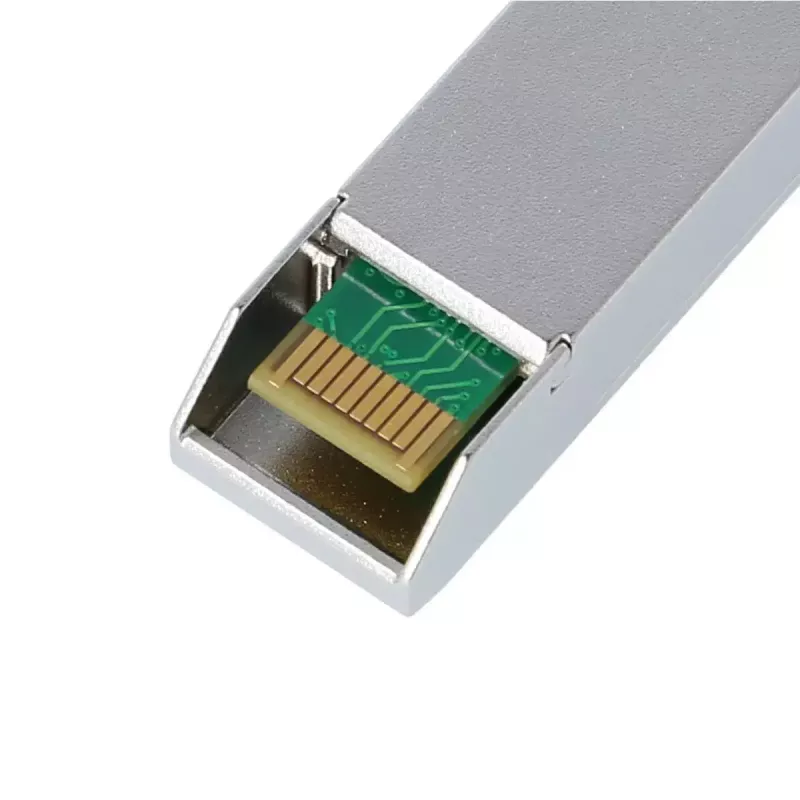

BlueOptics H-SR-SFP+A-BO moduł nadawczo-odbiorczy sieciowy Światłowodowy 10000 Mbit/s

Moduł nadawczo-odbiorczy sieciowy BlueOptics H-SR-SFP+A-BO to kompaktowe urządzenie światłowodowe SFP+ zaprojektowane do łączy wielomodowych 10 Gbit/s. Wykorzystuje złącza duplex LC i realizuje działanie warstwy fizycznej 10GBASE-SR z optyką nadajnika i odbiornika 850 nm. Moduł jest zgodny ze standardami formatu MSA dla SFP+ i przeznaczony do instalacji w przełącznikach, routerach, systemach pamięci masowej i innych urządzeniach sieciowych akceptujących moduły SFP+. Urządzenie spełnia wymagania CE, RoHS i FCC, waży około 20 g i jest wykończone srebrną obudową pasującą do typowych portów o dużej gęstości.

Zalety

Moduł zapewnia transfer danych 10 Gbit/s przez światłowód wielomodowy z oddzielnymi kanałami nadawczymi i odbiorczymi, umożliwiając jednoczesną dwukierunkową komunikację optyczną. Zbudowany i przetestowany zgodnie ze standardami MSA, jest kompatybilny z szeroką gamą platform sprzętowych i zawiera cyfrowe monitorowanie diagnostyczne (DDM/DOM) do raportowania w czasie rzeczywistym stanu napięcia, temperatury, mocy wyjściowej/wejściowej lasera i prądu polaryzacji lasera. Zastosowanie komponentów laserowych i układów scalonych klasy przemysłowej wspiera długą żywotność i wysoką dostępność w wymagających środowiskach sieciowych.

Odpowiednie dla

Kluczowe specyfikacje

Sposób użycia

Włóż moduł SFP+ do kompatybilnego gniazda SFP+ w urządzeniu wyłączonym lub obsługującym wymianę na gorąco, zgodnie z instrukcjami producenta urządzenia hosta. Podłącz wielomodowe kable krosowe duplex LC do portów LC modułu, przestrzegając prawidłowej orientacji TX/RX. Po instalacji sprawdź stan łącza i, jeśli dostępne, odczytaj parametry DDM/DOM za pośrednictwem platformy hosta w celu monitorowania napięcia, temperatury i mocy optycznej. Postępuj zgodnie z wytycznymi dostawcy sprzętu dotyczącymi podłączania na gorąco modułu, konfiguracji interfejsu i kontroli zgodności oprogramowania sprzętowego.

Zalecenia

Aby zapewnić niezawodne łącza 10 Gbit/s krótkiego zasięgu, używaj wysokiej jakości światłowodu wielomodowego OM3 lub OM4 z dopasowanymi kablami krosowymi duplex LC, zapewnij prawidłową polaryzację TX/RX i potwierdź, że urządzenie hosta obsługuje moduły SFP+ i DDM, jeśli wymagane jest monitorowanie diagnostyczne. Chwytaj moduł za obudowę, unikaj dotykania interfejsów optycznych i trzymaj ochronne zaślepki przeciwpyłowe na nieużywanych portach.
