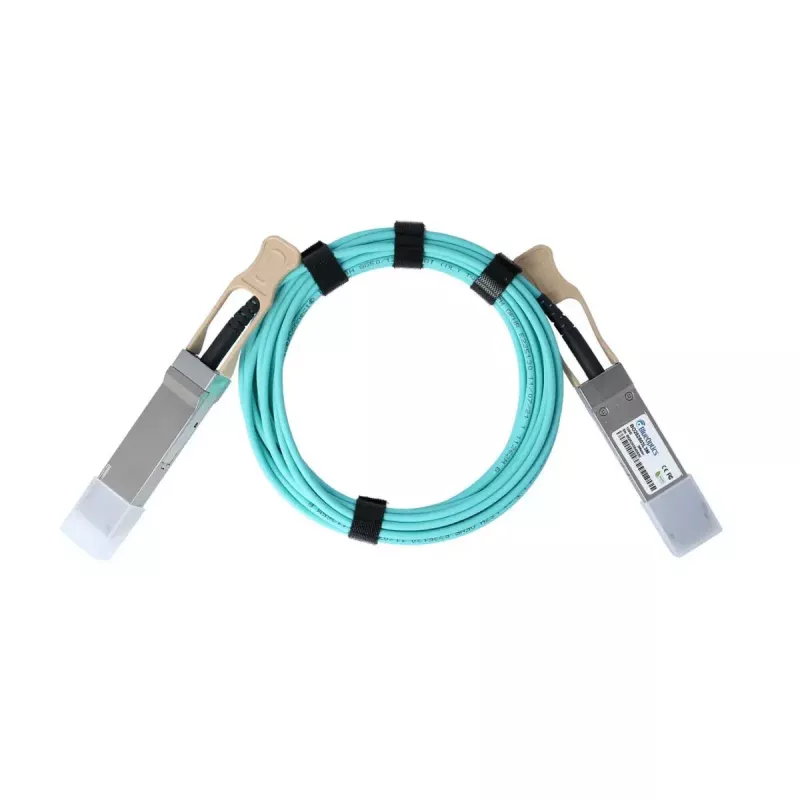

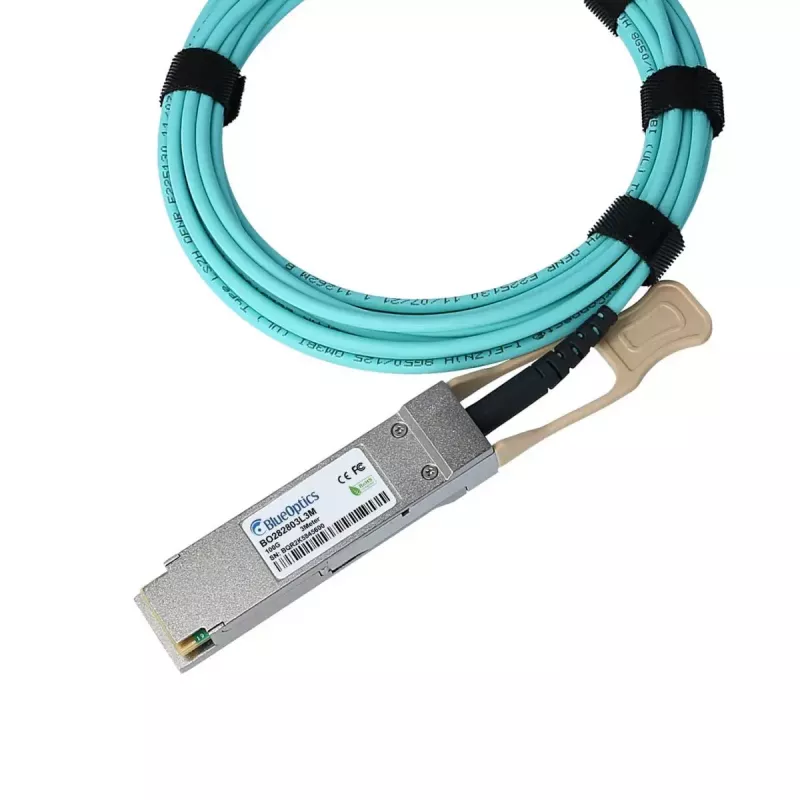

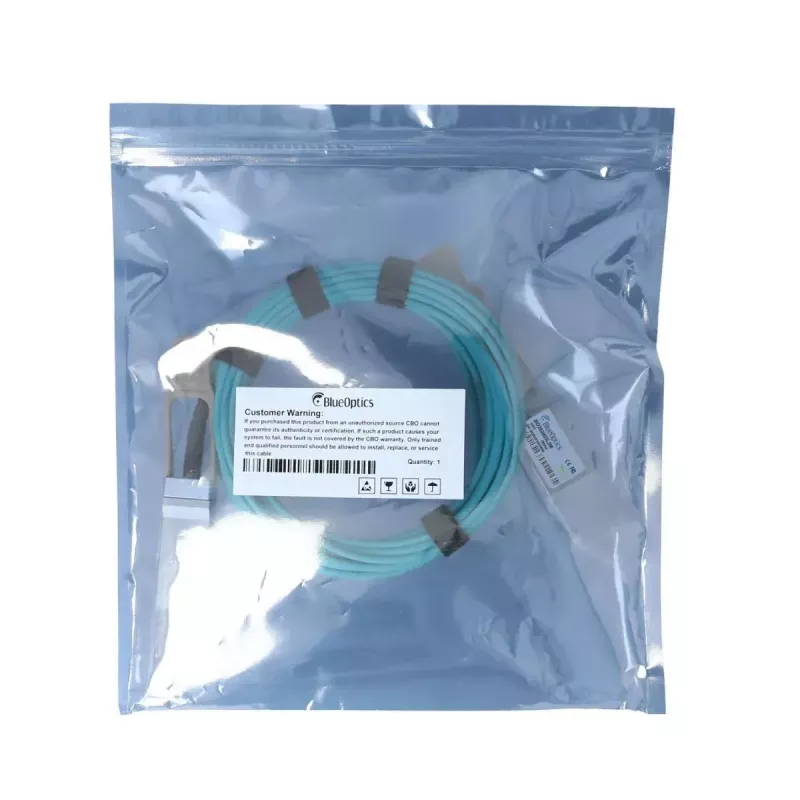

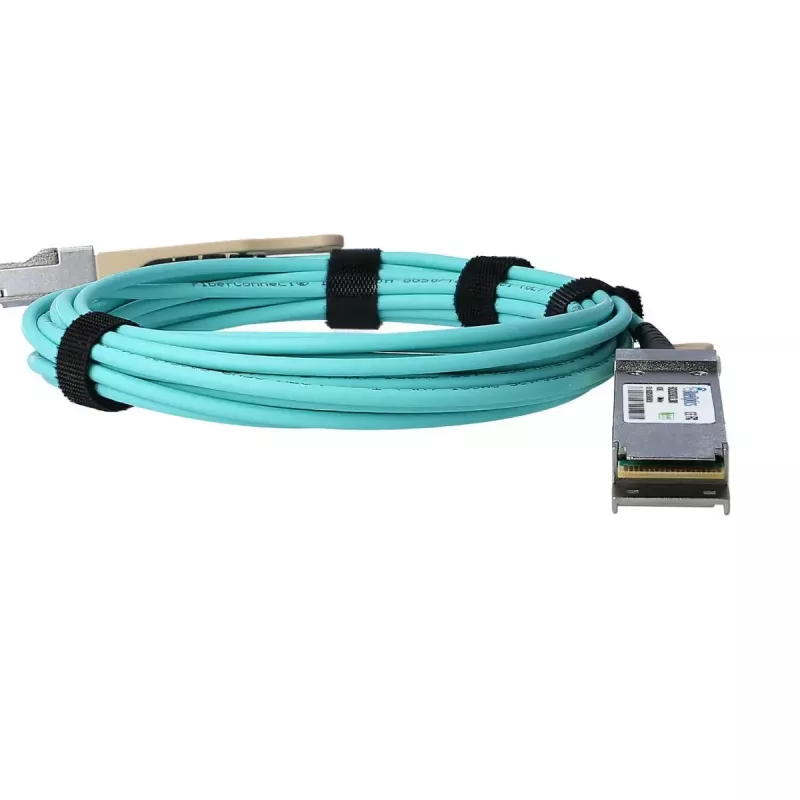

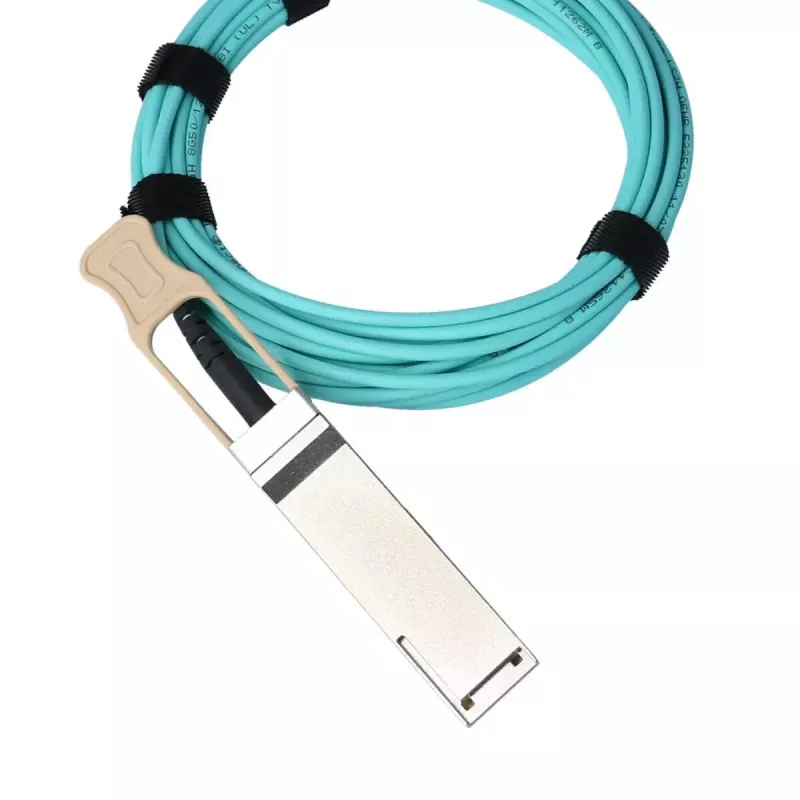

BlueOptics InfiniBand/kabel światłowodowy 2 m QSFP28 kolor aqua Męski/Męski

Kabel BlueOptics InfiniBand/światłowodowy 2 m QSFP28 kolor aqua Męski/Męski to 2-metrowy aktywny kabel optyczny (AOC) ze złączami QSFP28 na obu końcach. Zaprojektowany do szybkich środowisk centrów danych i sieci, kabel ten obsługuje profil transmisji 100GBASE-SR4 po włóknie wielomodowym i umożliwia jednoczesne wysyłanie/odbieranie dzięki zintegrowanym modułom nadajnika i odbiornika. Płaszcz w kolorze aqua identyfikuje go jako wielomodowy AOC QSFP28 klasy 100G, odpowiedni do bezpośrednich połączeń między kompatybilnymi przełącznikami, serwerami i systemami pamięci masowej.

Zalety

Kabel oferuje wstępnie zmontowane połączenie QSFP28-do-QSFP28, które eliminuje potrzebę terminowania w terenie lub patchowania i zmniejsza tłumienność wstawienia w porównaniu z konfiguracjami z oddzielnymi patchcordami. Zbudowany zgodnie ze specyfikacjami MSA (Multi-Source Agreement) dla AOC QSFP28, zapewnia wysoką interoperacyjność z platformami sprzętowymi obsługującymi AOC 100GBASE-SR4. Zintegrowana diagnostyka cyfrowa (DDM/DOM) umożliwia monitorowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy optycznej wyjściowej/wejściowej i temperatury, co ułatwia konserwację i rozwiązywanie problemów. Konstrukcja kładzie nacisk na długą żywotność i stabilną wydajność dzięki zastosowaniu sprawdzonych komponentów optycznych i elektronicznych zoptymalizowanych do wielomodowej transmisji 100G.

Zastosowanie

• Bezpośrednie połączenia 100G między portami QSFP28 w przełącznikach centrów danych
• Łącza o wysokiej przepustowości między serwerami a macierzami pamięci masowej
• Łącza wielomodowe o krótkim zasięgu w architekturach top-of-rack i leaf-spine
• Środowiska wymagające cyfrowego monitorowania diagnostycznego łączy optycznych

Kluczowe specyfikacje

• Długość: 2 metry
• Typ złącza: QSFP28 do QSFP28, męski/męski
• Standard transmisji: 100GBASE-SR4 optyka wielomodowa
• Typ kabla: Aktywny kabel optyczny (AOC) na włóknie wielomodowym
• Kolor: Aqua (identyfikacja wielomodowa)
• Diagnostyka cyfrowa: obsługa DDM/DOM dla parametrów optycznych i elektrycznych w czasie rzeczywistym
• Kompatybilny z Ethernet, Fibre Channel over Ethernet i podobnymi protokołami 100G

Sposób użycia

Przed instalacją upewnij się, że oba urządzenia obsługują moduły AOC QSFP28 i profil 100GBASE-SR4. Wyłącz zasilanie lub postępuj zgodnie z wytycznymi dotyczącymi hot-plug zalecanymi przez producenta sprzętu. Zdejmij zaślepki ochronne, dopasuj kluczowanie złącza QSFP28 i włóż kabel, aż zatrzask się zablokuje. Potwierdź stan łącza za pomocą diod LED urządzenia hosta lub interfejsu zarządzania i, jeśli dostępne, odczytaj parametry DDM/DOM, aby zweryfikować poziomy mocy optycznej i temperatury. Aby wyjąć, zwolnij mechanizm zatrzasku i wyciągnij złącze prosto, aby nie naprężać modułu nadawczo-odbiorczego.

Zalecenia

Układaj kabel na trasach, które unikają ciasnych zagięć i nadmiernego naprężenia rozciągającego; przestrzegaj minimalnego promienia zgięcia producenta dla zespołów AOC wielomodowych. Sprawdź, czy sprzęt docelowy obsługuje DDM/DOM, jeśli wymagane jest zdalne monitorowanie. Aby uzyskać optymalną wydajność w środowiskach wielomodowych, stosuj zalecane okablowanie wielomodowe i unikaj mieszania różnych klas włókien w tym samym łączu.
