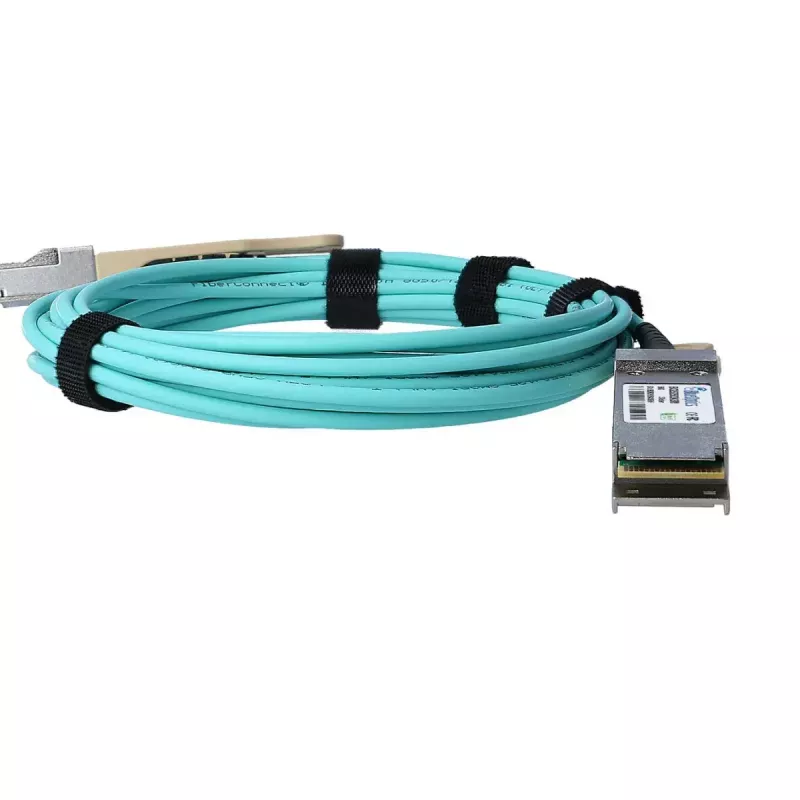

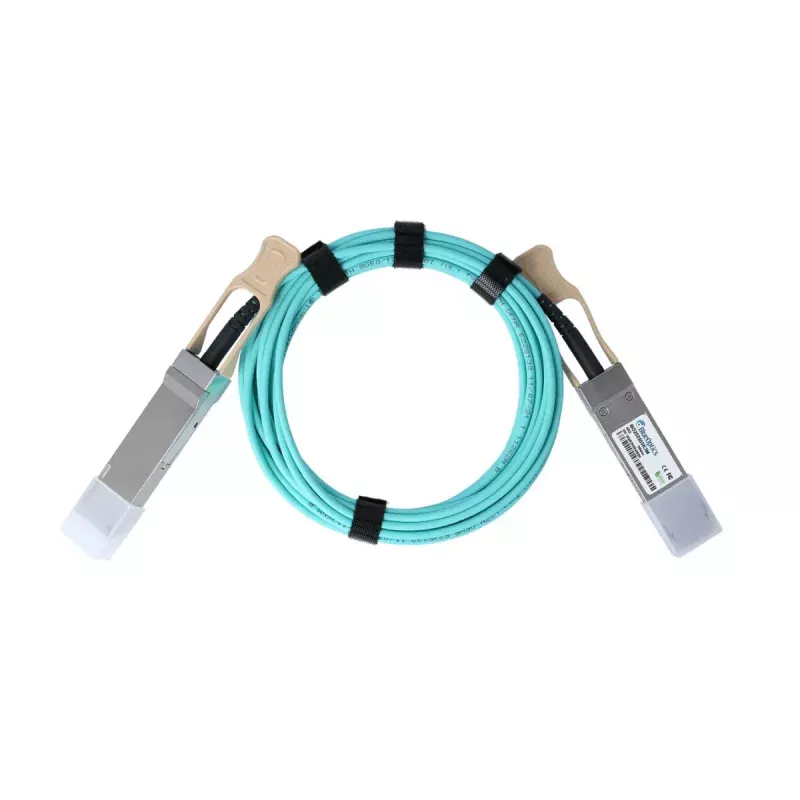

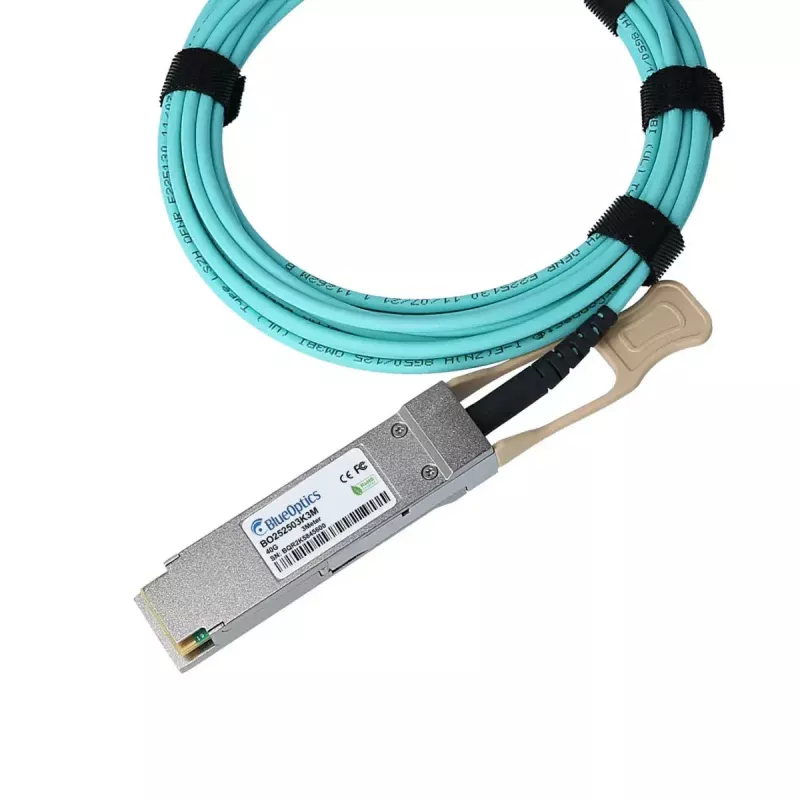

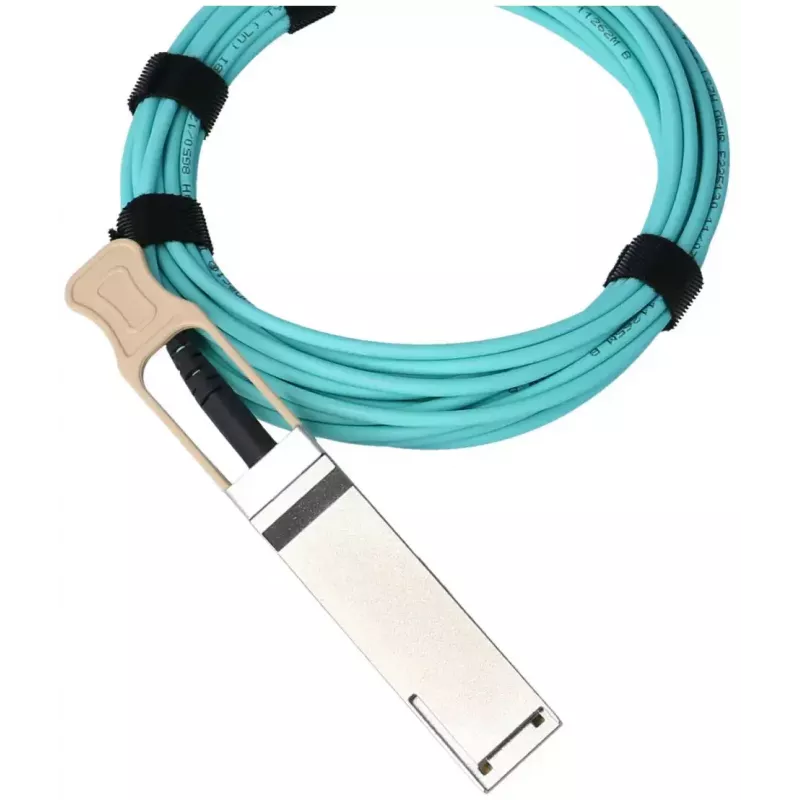

BlueOptics InfiniBand/światłowodowy kabel 30 m QSFP28 Aqua

BlueOptics InfiniBand/światłowodowy kabel 30 m QSFP28 Aqua to 30-metrowy aktywny kabel optyczny (AOC) ze złączami QSFP28 na QSFP28 zaprojektowany do szybkich łączy w centrach danych i profesjonalnych środowiskach sieciowych. Realizuje transmisję wielomodową 100GBASE-SR4 przez wstępnie zmontowane włókno, zapewniając gotowe do instalacji połączenie, które redukuje problemy z patchowaniem i tłumieniem. Płaszcz w kolorze aqua ułatwia identyfikację kabla, a zintegrowane moduły nadajnika i odbiornika na każdym końcu obsługują jednoczesne wysyłanie i odbieranie sygnałów optycznych zgodnie ze standardami MSA QSFP28.

Zalety

Kabel zapewnia optyczną transmisję wielomodową 100 Gbit/s na odległość 30 metrów z obsługą Ethernetu, Fibre Channel over Ethernet i innych szybkich protokołów. Jako aktywny kabel optyczny zawiera transceivery optyczne, które eliminują potrzebę stosowania oddzielnych modułów SFP/QSFP i zmniejszają ograniczenia gęstości portów. Wstępnie zmontowana konstrukcja światłowodu zmniejsza wrażliwość na zakłócenia elektromagnetyczne, upraszcza wdrażanie i minimalizuje utratę sygnału w porównaniu z wieloma połączeniami patchowymi. Dostępna jest możliwość cyfrowego monitorowania diagnostycznego (DDM/DOM) w celu sprawdzania w czasie rzeczywistym napięcia, prądu polaryzacji lasera, optycznej mocy wyjściowej/wejściowej i temperatury, jeśli obsługuje to podłączony sprzęt.

Zastosowanie

• Łącza uplink 100G w centrach danych między przełącznikami i routerami
• Klastry obliczeniowe wysokiej wydajności wykorzystujące interfejsy InfiniBand lub QSFP28
• Połączenia sieci pamięci masowej (SAN) i łącza switch-to-switch
• Łącza optyczne krótkiego zasięgu w serwerowniach i szafach sprzętowych

Kluczowe specyfikacje

• Typ złącza: QSFP28 na QSFP28
• Długość: 30 metrów
• Szybkość transmisji danych: 100 Gbit/s (obsługa 100GBASE-SR4)
• Typ włókna: włókno wielomodowe (AOC)
• Kolor: aqua (płaszcz identyfikacyjny)
• Zintegrowane moduły nadajnika/odbiornika na obu końcach
• Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM) (MSA SFF-8472), jeśli obsługuje to sprzęt hosta

Sposób użycia

Zainstaluj kabel, wkładając każde złącze QSFP28 do odpowiedniego portu QSFP28 w urządzeniach sieciowych, aż zatrzask się zablokuje. Upewnij się, że oba końce są kompatybilne z urządzeniami hosta i że porty QSFP28 są włączone i skonfigurowane do pracy 100G, jeśli wymaga tego sprzęt. Sprawdź dokumentację urządzenia pod kątem obsługi DDM/DOM, jeśli zamierzasz monitorować parametry optyczne. Poprowadź kabel, unikając ostrych zagięć i zabezpiecz go, aby zapobiec naprężeniom na końcach złączy; wstępnie zmontowana konstrukcja zmniejsza potrzebę stosowania dodatkowych kabli krosowych lub czyszczenia powierzchni czołowych włókien.

Zalecenia

Przed wdrożeniem sprawdź kompatybilność sprzętową i ustawienia oprogramowania układowego/programowego podłączonych urządzeń. Utrzymuj promień gięcia i praktyki montażowe zalecane dla wielomodowych AOC, unikaj narażenia na naprężenia mechaniczne i trzymaj złącza zakryte, gdy nie są używane. Używaj diagnostyki DDM/DOM do monitorowania stanu łącza, jeśli jest obsługiwana przez przełącznik lub system hosta.
