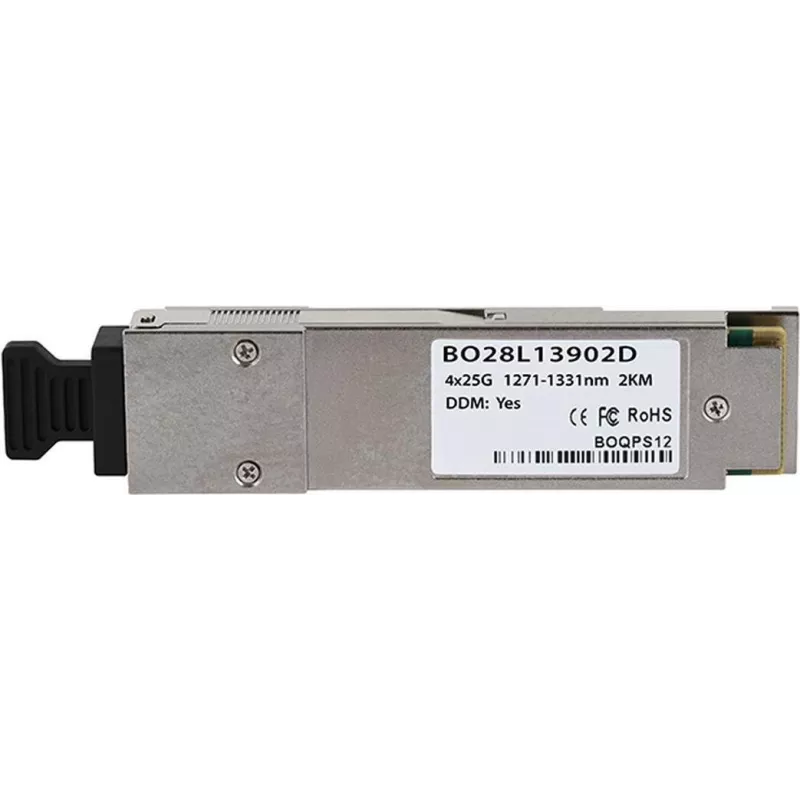

BlueOptics JH420A-BO moduł nadawczo-odbiorczy sieciowy Światłowodowy 100000 Mbit/s QSFP28

Moduł nadawczo-odbiorczy sieciowy BlueOptics JH420A-BO to światłowodowy moduł QSFP28 przeznaczony do łączy 100000 Mbit/s (100G). Wykonany w aluminiowej obudowie i ważący około 40 g, moduł ten implementuje elektryczny i mechaniczny format QSFP28 oraz obsługuje połączenia światłowodowe jednomodowe z interfejsem MPO/MTP zgodnie ze specyfikacjami MSA. Jest przeznaczony do stosowania w środowiskach sieciowych o wysokiej gęstości, takich jak centra danych i warstwy agregacji przedsiębiorstw, gdzie wymagana jest niezawodna łączność 100G.

Zalety

Moduł zapewnia możliwość przesyłu danych 100G z kompatybilnością QSFP28 i wykorzystuje transmisję optyczną jednomodową do łączy o niskich stratach i dużym zasięgu do około 2 kilometrów przy użyciu odpowiedniego światłowodu jednomodowego. Zbudowany zgodnie ze standardami mechanicznymi i elektrycznymi MSA, oferuje interoperacyjność z platformami sprzętowymi akceptującymi nadajniki QSFP28. Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM) umożliwia zdalne monitorowanie kluczowych parametrów, takich jak napięcie zasilania, prąd polaryzacji lasera, optyczna moc nadawania/odbioru i temperatura, upraszczając konserwację i rozwiązywanie problemów. Aluminiowa obudowa oraz wyselekcjonowane komponenty optyczne i elektroniczne zapewniają wydłużony czas eksploatacji i stabilną wydajność w sprzęcie sieciowym montowanym w szafach rack.

Zastosowanie

• Łącza dosyłowe 100G o wysokiej gęstości między przełącznikami w centrach danych
• Połączenia między urządzeniami agregacyjnymi i rdzeniowymi sieci
• Wysokowydajne sieci pamięci masowej i połączenia SAN
• Łącza światłowodowe jednomodowe o dużym zasięgu w środowiskach kampusowych lub metropolitalnych (do ~2 km z odpowiednim światłowodem)

Kluczowe specyfikacje

• Typ interfejsu: QSFP28
• Maksymalna szybkość przesyłania danych: 100000 Mbit/s (100G)
• Złącze optyczne: MPO/MTP (wielowłóknowy interfejs równoległy)
• Typ światłowodu: obsługa światłowodu jednomodowego (kompatybilny z protokołem PSM4/100GBASE-PSM4)
• Typowy zasięg: do około 2 kilometrów po światłowodzie jednomodowym (w zależności od projektu łącza)
• Format: moduł QSFP28
• Materiał i kolor obudowy: aluminium
• Waga: ~0,04 kg
• Diagnostyka cyfrowa: zgodny z DDM/DOM (MSA SFF-8472)

Jak używać

Włóż moduł QSFP28 do kompatybilnego portu QSFP28 w przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie hosta jest zasilane zgodnie z instrukcjami hot-plug dostawcy. Podłącz kabel krosowy MPO/MTP do modułu i poprowadź światłowód jednomodowy do zdalnego nadajnika lub panela krosowego. Upewnij się, że oba końce używają kompatybilnych nadajników oraz właściwego typu i polaryzacji światłowodu. Zweryfikuj status łącza przez urządzenie hosta i użyj interfejsu DDM/DOM do monitorowania mocy optycznej, temperatury i innych parametrów diagnostycznych. Postępuj zgodnie z procedurami dostawcy sprzętu dotyczącymi oprogramowania układowego, konfiguracji portów i wymaganych ustawień kompatybilności dostawcy.

Zalecenia

Używaj wysokiej jakości kabli krosowych MPO/MTP do światłowodów jednomodowych i przestrzegaj właściwych praktyk obchodzenia się ze światłowodami, aby zachować integralność sygnału. Potwierdź, że sprzęt sieciowy obsługuje moduły QSFP28 i DDM, jeśli potrzebujesz zdalnej diagnostyki. W przypadku wdrożeń produkcyjnych przeprowadź testy łącza i, jeśli to możliwe, poproś o próbkę testową w celu zweryfikowania interoperacyjności i zasięgu w konkretnym środowisku sieciowym.
