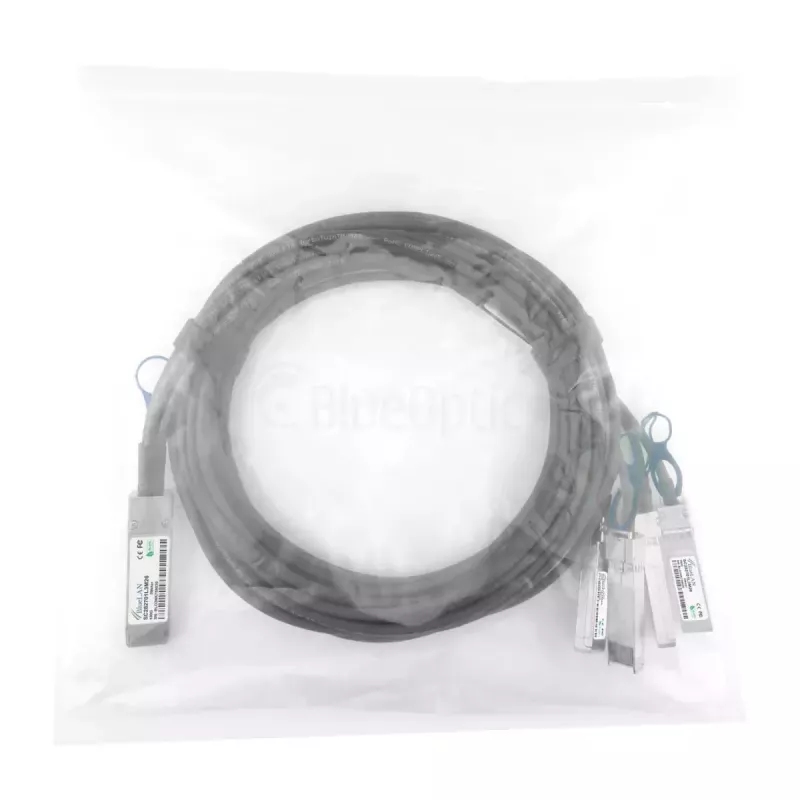

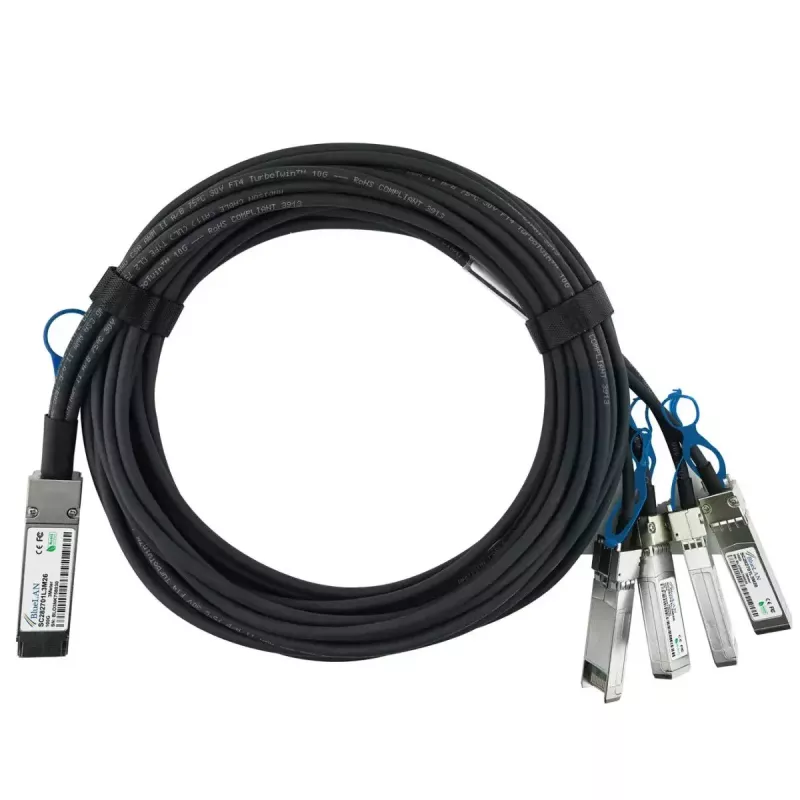

BlueOptics K9HPR-BL kabel InfiniBand/światłowodowy 1 m QSFP28 / 4xSFP28 męski/męski

Kabel BlueOptics K9HPR-BL InfiniBand/światłowodowy to rozwiązanie do bezpośredniego połączenia o długości 1 m ze złączem QSFP28 na jednym końcu i czterema złączami SFP28 na drugim (QSFP28 na 4xSFP28, męski/męski). Zaprojektowany do połączeń krótkiego zasięgu o dużej szybkości w szafach i sąsiednich szafach, ten pasywny kabel miedziany twinax obsługuje transmisję elektryczną 100GBase-CR4 i 4x25GBASE-CR i nadaje się do środowisk wymagających niskich opóźnień i niezawodnych łączy 100 Gbit/s na odległość 1 metra.

Zalety

Kabel jest zgodny z formami MSA i wykorzystuje konstrukcję twinax 26 AWG, aby zapewnić stabilną integralność sygnału dla agregacji kanałów 100 Gbit/s i 4x25 Gbit/s. Pasywna konstrukcja minimalizuje zużycie energii i zmniejsza liczbę punktów awarii w porównaniu z modułami aktywnymi. Komponenty są dobrane tak, aby spełniały standardowe wymagania jakości i kompatybilności z głównym sprzętem sieciowym obsługującym odpowiedni typ kabla.

Nadaje się do

• Połączeń krótkiego zasięgu między przełącznikami i routerami w tej samej szafie lub sąsiednich szafach
• Łączy uplink w centrach danych o dużej gęstości i agregacji top-of-rack
• Połączeń międzysystemowych w systemach pamięci masowej i serwerach obsługujących 100GBase-CR4 lub 4x25GBASE-CR
• Aplikacji InfiniBand i Ethernet wymagających łączy 100 Gbit/s o niskich opóźnieniach

Kluczowe specyfikacje

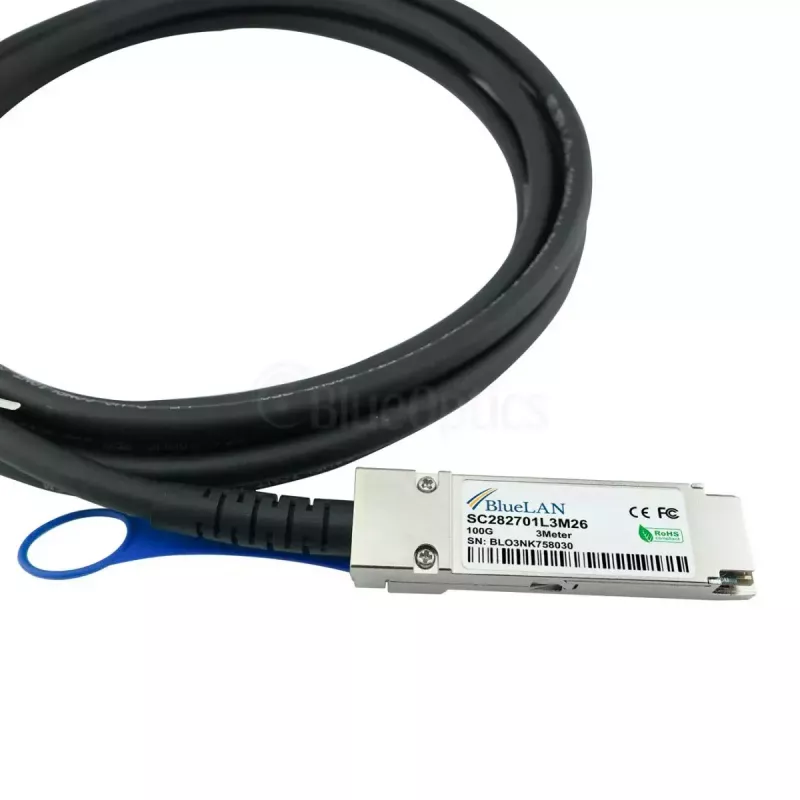

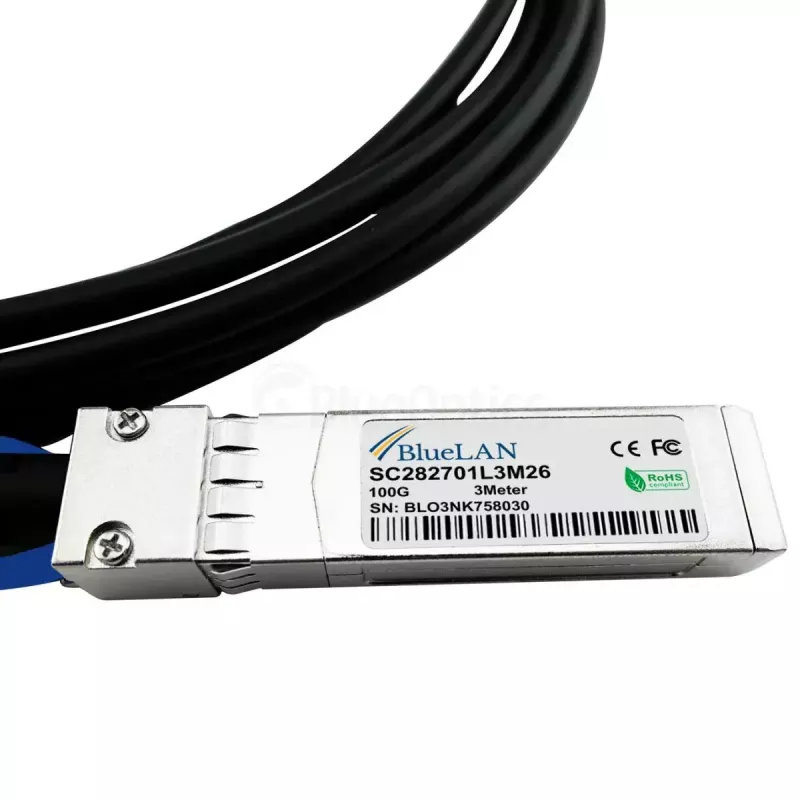

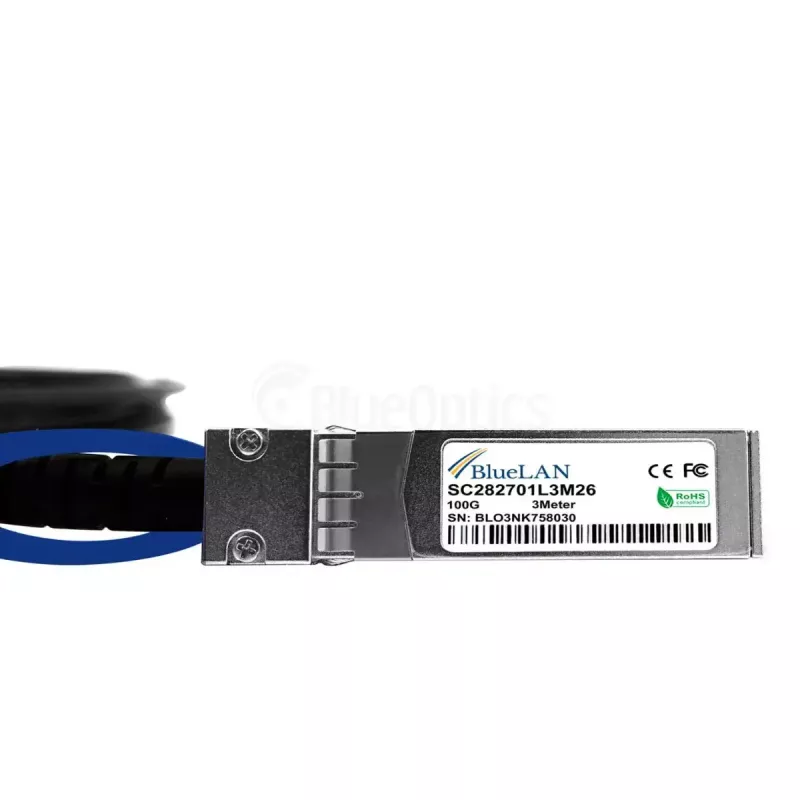

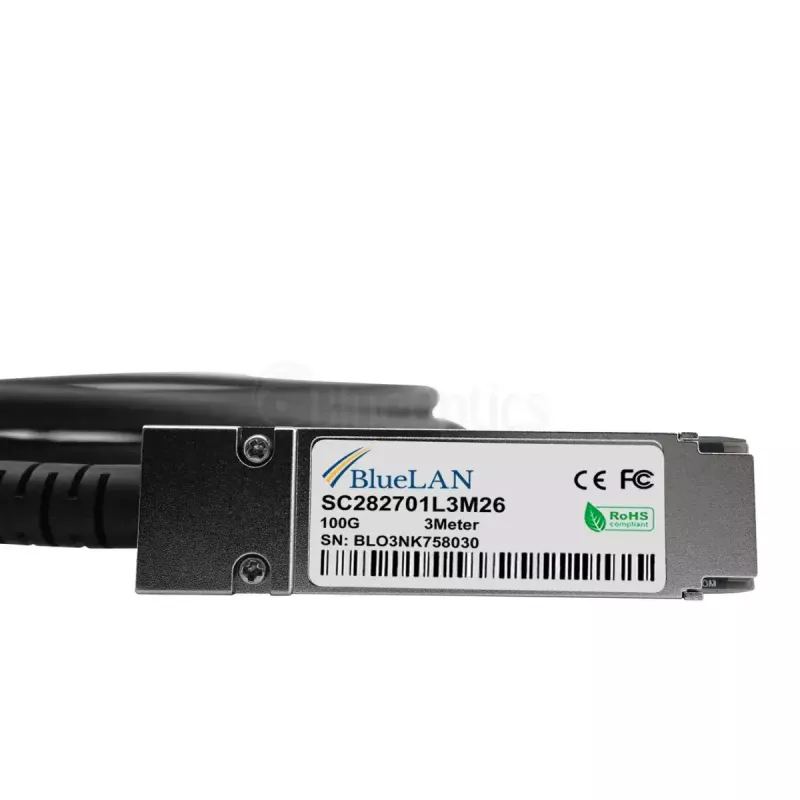

• Typ złącza: QSFP28 (jeden koniec) na 4x SFP28 (drugi koniec), męski na męski
• Długość: 1 metr
• Typ kabla: pasywny miedziany twinax
• Przekrój przewodu: 26 AWG
• Obsługiwane protokoły: 100GBase-CR4, 4x25GBASE-CR, Ethernet, FCoE, Fibre Channel, InfiniBand (obsługa protokołów zależy od oprogramowania układowego urządzenia)
• Typowe zużycie energii: konstrukcja pasywna (bardzo niski pobór mocy)

Sposób użycia

Włóż złącze QSFP28 do odpowiedniego portu QSFP28 w przełączniku lub karcie sieciowej, a cztery złącza SFP28 podłącz do docelowych portów SFP28 w podłączanym urządzeniu lub module rozdzielającym, upewniając się, że są dobrze osadzone, aż mechanizm zatrzaskowy kliknie. Sprawdź, czy oba urządzenia obsługują pasywne kable DAC twinax oraz zamierzone tryby transmisji (100GBase-CR4 lub 4x25GBASE-CR) w swojej konfiguracji i oprogramowaniu układowym. Po fizycznym podłączeniu potwierdź stan łącza i prędkość w interfejsie zarządzania urządzeniem i wykonaj krótki test ruchu, aby zweryfikować łączność.

Zalecenia

Używaj kabla BlueOptics K9HPR-BL do połączeń na poziomie szafy na krótkich dystansach, gdzie obsługiwane są pasywne kable twinax. Unikaj ostrych zagięć i zachowaj minimalny promień gięcia wzdłuż trasy kablowej. Upewnij się, że oba podłączane urządzenia jawnie obsługują pasywne kable DAC QSFP28-na-4xSFP28 i zamierzone protokoły. W przypadku wdrożeń w systemach krytycznych przetestuj kabel w swoim środowisku przed wdrożeniem na dużą skalę i przechowuj zapasowe kable, aby uprościć konserwację.
