BlueOptics kabel InfiniBand/światłowodowy 5 m QSFP28 4xSFP28 Czarny

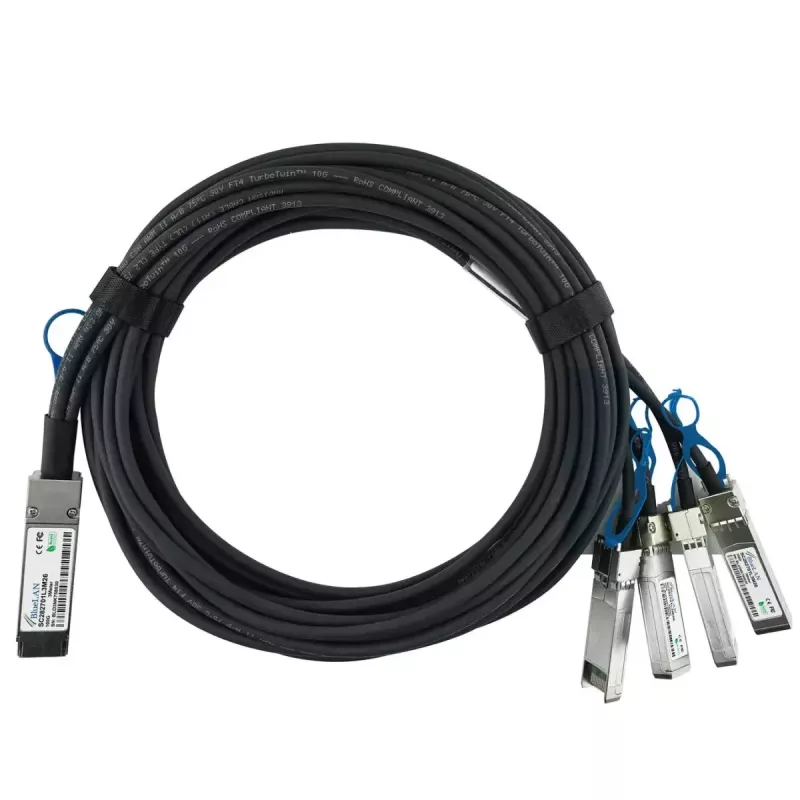

Kabel BlueOptics InfiniBand/światłowodowy 5 m QSFP28 4xSFP28 Czarny to 5-metrowy szybki kabel bezpośredniego połączenia z wtyczką QSFP28 na jednym końcu i czterema wtyczkami SFP28 na drugim. Przeznaczony do połączeń na krótkie dystanse w ramach szaf i sąsiednich szaf, to pasywne rozwiązanie miedziane twinax obsługuje łączne prędkości łącza do 100 Gbit/s i jest odpowiednie dla protokołów Ethernet, Fibre Channel, FCoE oraz InfiniBand, gdzie podłączony sprzęt obsługuje pasywne łącza DAC. Kabel wykorzystuje przewodniki 26 AWG i jest zgodny ze specyfikacjami mechanicznymi i elektrycznymi MSA, co zapewnia interoperacyjność z głównymi platformami sieciowymi.

Zalety

Ten kabel QSFP28 na 4xSFP28 zapewnia kompaktowy i niezawodny sposób rozdzielenia portu 100G QSFP28 na cztery niezależne porty 25G SFP28 bez aktywnych transceiverów. Pasywna konstrukcja twinax zapewnia niskie opóźnienia i niskie zużycie energii w porównaniu z aktywnymi transceiverami optycznymi. Wymiary i wyprowadzenia zgodne z MSA zwiększają kompatybilność z przełącznikami, routerami i systemami pamięci masowej akceptującymi pasywne DAC. Długość 5 m jest odpowiednia do typowych układów szaf i sąsiednich szaf, a wytrzymały zespół kablowy jest przeznaczony do długiej eksploatacji w środowiskach centrów danych.

Zastosowanie

• Rozdzielenie portu 100G QSFP28 na porty 4x25G SFP28 w konfiguracjach top-of-rack i agregacyjnych
• Połączenia na krótkie odległości wewnątrz szaf lub między sąsiednimi szafami
• Łącza o wysokiej przepustowości dla Ethernetu, FCoE, Fibre Channel lub InfiniBand tam, gdzie obsługiwane są pasywne DAC
• Łączenie przełączników, routerów i macierzy pamięci masowej akceptujących pasywne interfejsy QSFP28 i SFP28

Kluczowe specyfikacje

• Typ kabla: pasywny twinax (kabel bezpośredniego połączenia)

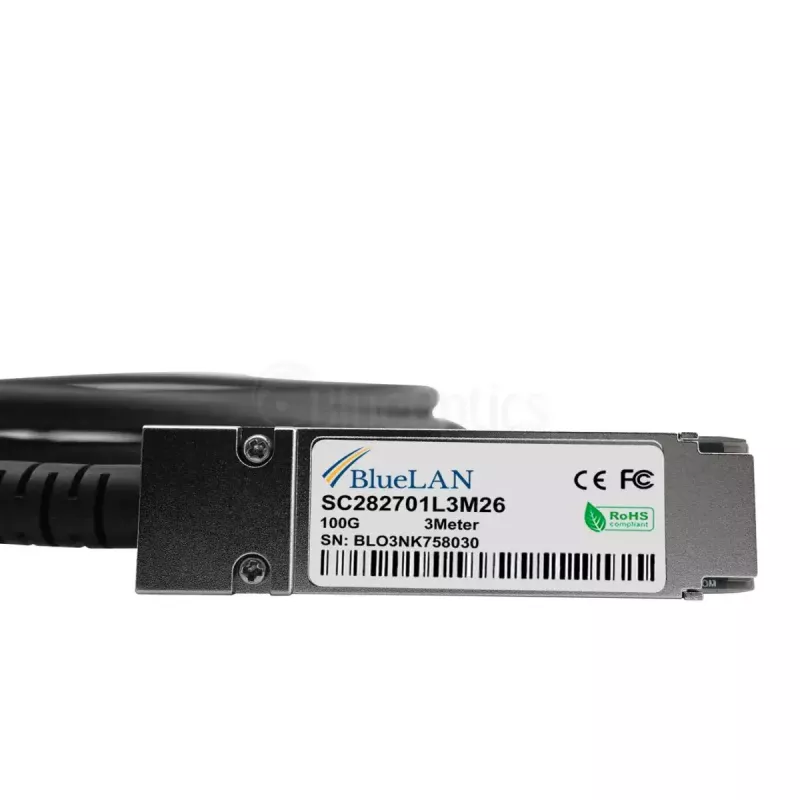

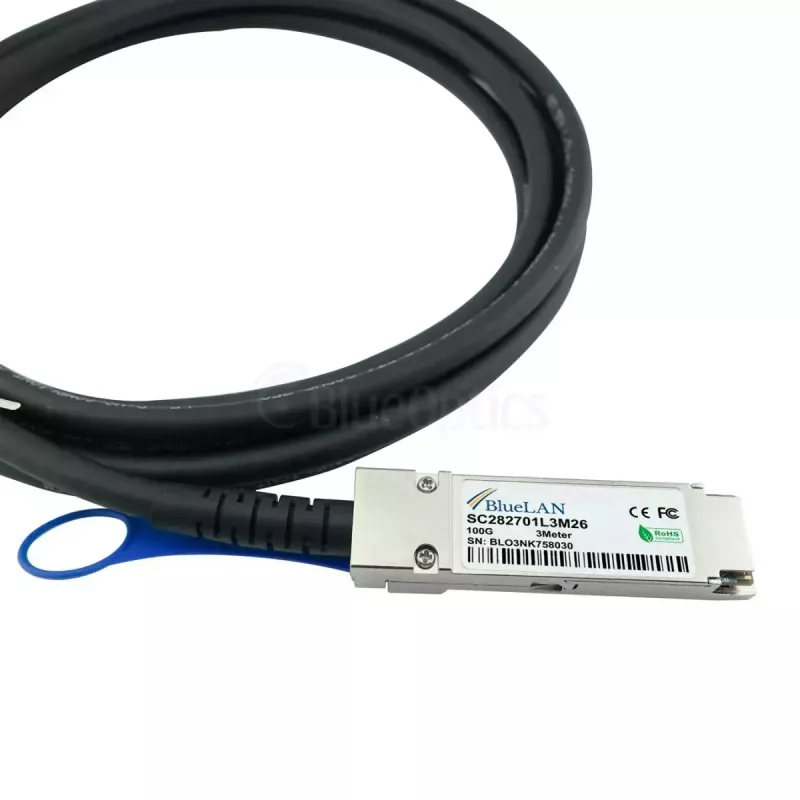

• Złącze A: QSFP28 (męskie)

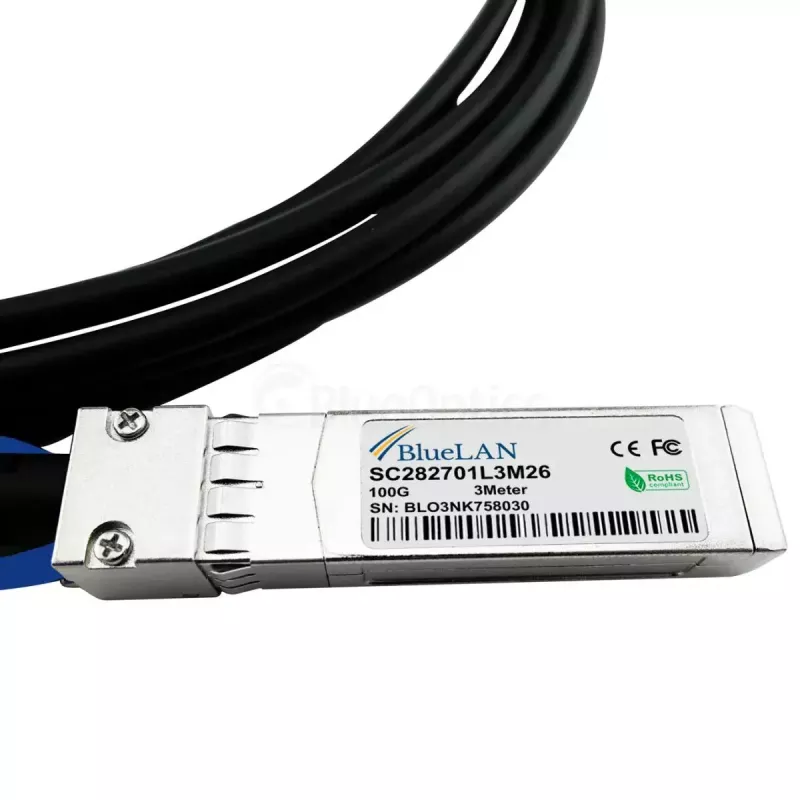

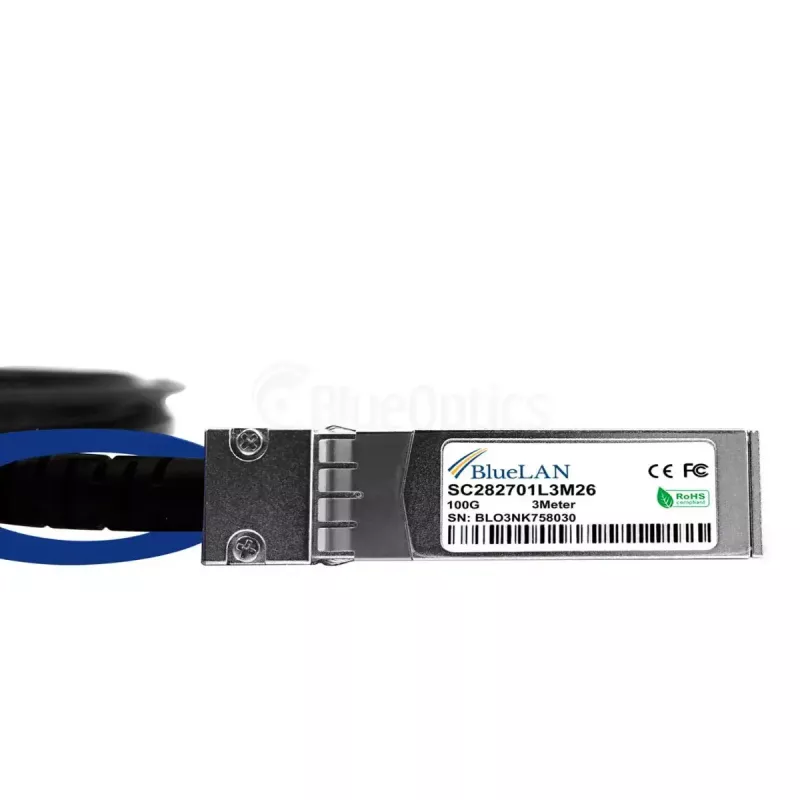

• Złącze B: 4 × SFP28 (męskie)
• Długość: 5 metrów
• Łączna szybkość transmisji danych: do 100 Gbit/s (4 tory 25G)
• Średnica przewodu: 26 AWG
• Normy: format i sygnalizacja elektryczna zgodne z MSA dla pasywnych łączy QSFP28/SFP28

Sposób użycia

Przed instalacją sprawdź, czy oba końce łącza obsługują pracę z pasywnym DAC i wybrany protokół (Ethernet, FCoE, Fibre Channel lub InfiniBand). Wyłącz urządzenia lub postępuj zgodnie z wytycznymi dotyczącymi podłączania na gorąco, dopasuj wtyczkę QSFP28 do gniazda QSFP28 i wciśnij, aż pewnie się osadzi, a następnie podłącz cztery wtyczki SFP28 do odpowiednich portów SFP28. Zapewnij delikatne odciążenie przewodu i poprowadź kabel tak, aby uniknąć ostrych zagięć; zachowaj zalecany przez producenta promień gięcia. Po podłączeniu sprawdź stan łącza na urządzeniach i zweryfikuj wynegocjowane prędkości oraz mapowanie torów w interfejsach przełączników/routerów.

Zalecenia

Używaj tego pasywnego kabla QSFP28 na 4xSFP28 o długości 5 m do krótkich, gęstych połączeń, gdzie priorytetem są niskie opóźnienia i niskie zużycie energii. Wcześniej potwierdź zgodność sprzętu z pasywnymi DAC i unikaj przekraczania zalecanego promienia gięcia lub narażania zespołu na naprężenia mechaniczne, aby zachować długoterminową wydajność.
