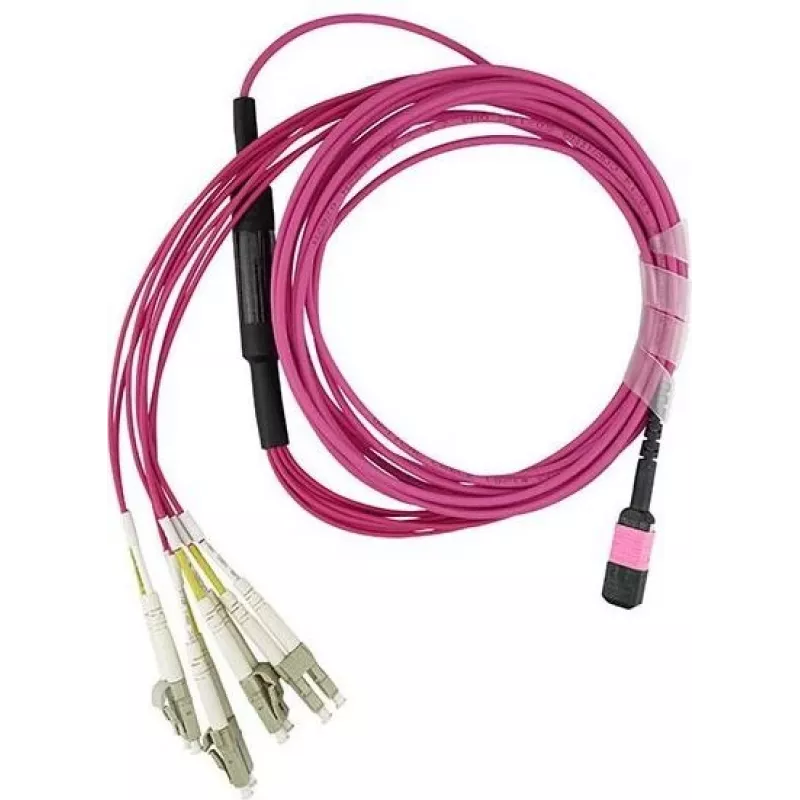

BlueOptics Kabel krosowy rozgałęźny MPO/UPC na 4x Duplex LC/UPC 2 m, wielomodowy G50/125 µm OM4, 3,0 mm LSZH, 8-żyłowy, MPO bez pinów, z raportem pomiarowym

Ten kabel krosowy rozgałęźny BlueOptics MPO/UPC na 4x Duplex LC/UPC przekształca pojedynczy szkielet MPO w cztery zakończenia duplex LC/UPC. Kabel wielomodowy OM4 o długości 2 m wykorzystuje włókno G50/125 µm z konstrukcją 8-żyłową i płaszczem LSZH 3,0 mm w kolorze magenta. Złącze MPO jest dostarczane bez pinów, a produkt jest dostarczany z raportem pomiarowym/testowym. Jest przeznaczony do łączy wielomodowych o dużej gęstości w centrach danych, szafach serwerowych i panelach krosowych optycznych, gdzie wymagane jest uporządkowane rozgałęzienie z magistrali MPO do portów duplex LC.

Zalety

Kabel zapewnia kompaktową i znormalizowaną metodę rozgałęzienia magistrali MPO na cztery pary duplex LC, obsługując mapowanie portów o dużej gęstości i minimalizując przestrzeń panelu. Włókno wielomodowe OM4 (G50/125 µm) umożliwia zwiększoną przepustowość modalną w zastosowaniach krótkiego i średniego zasięgu. Zewnętrzny płaszcz LSZH 3,0 mm zmniejsza emisję dymu i toksycznych gazów w przypadku pożaru, a dołączony raport pomiarowy dokumentuje parametry optyczne w celu weryfikacji instalacji. Złącze MPO jest określone bez pinów, aby pasowało do obudów i interfejsów kasetowych MPO/APC-less, które wymagają łączenia bezpinowego.

Nadaje się do

Kluczowe specyfikacje

Jak używać

Poprowadź kabel rozgałęźny o długości 2 m od magistrali MPO do docelowego panelu krosowego lub kasety, przestrzegając ograniczeń promienia gięcia dla włókna wielomodowego. Wyrównaj złącze MPO z odpowiednim gniazdem MPO i wsuń, aż złącze się zatrzaśnie. Podłącz każdą parę duplex LC/UPC do odpowiednich portów LC na panelu krosowym, transceiverze lub urządzeniu, zachowując prawidłową polaryzację dla mapowania nadawanie/odbiór. Zweryfikuj połączenia, korzystając z dostarczonego raportu pomiarowego/testowego i, jeśli to konieczne, przeprowadź dodatkowy test optyczny po instalacji, aby potwierdzić tłumienie i ciągłość.

Zalecenia

Przestrzegaj zalecanego przez producenta promienia gięcia i unikaj ciasnych opasek kablowych; przechowuj i obsługuj złącze MPO z nasuniętą osłoną przeciwpyłową do momentu ostatecznego łączenia. Użyj dołączonego raportu pomiarowego, aby porównać zmierzone tłumienie wtrąceniowe z wymaganiami systemowymi i powtórzyć weryfikację po zmianach w szafie lub module.
