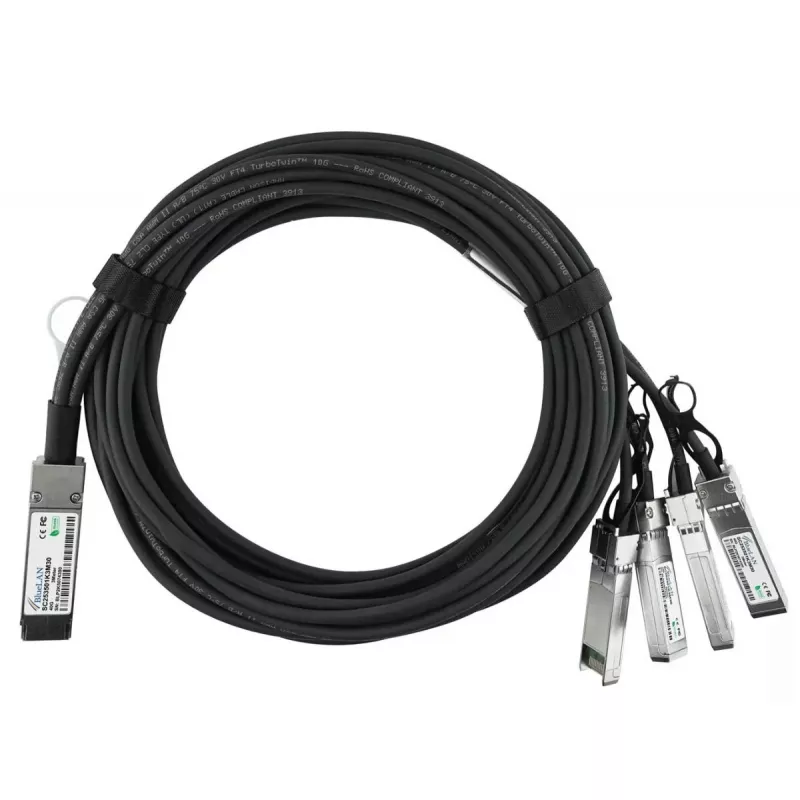

BlueOptics MCP7904-X002A-BL Kabel światłowodowy InfiniBand 3m QSFP 4xSFP+ Męski/Męski

Kabel światłowodowy InfiniBand BlueOptics MCP7904-X002A-BL o długości 3 m QSFP 4xSFP+ Męski/Męski to rozwiązanie bezpośredniego połączenia o długości 3 metrów przeznaczone do szybkich połączeń krótkiego zasięgu w szafach serwerowych i między sąsiednimi szafami. Zapewnia łącze wielotorowe 40G przy użyciu fizycznej konfiguracji QSFP do 4xSFP+ i nadaje się do zastosowań w sieciach Ethernet, InfiniBand i powiązanych protokołach o wysokiej przepustowości, gdy jest używany w sprzęcie obsługującym pasywne okablowanie bezpośredniego połączenia.

Zalety

Ten kabel o długości 3 m wykorzystuje połączenie QSFP do quad SFP+, zaprojektowane do przenoszenia zagregowanej przepustowości do 40 Gb/s w jednym zespole, przy jednoczesnym zachowaniu niskiego zużycia energii i małych opóźnień. Kabel jest produkowany zgodnie ze standardami form-factor zgodnymi z MSA i wykorzystuje wysokiej jakości przewodniki i komponenty, aby zapewnić integralność sygnału i długą żywotność. Będąc pasywnym rozwiązaniem bezpośredniego połączenia, nie wymaga zewnętrznego zasilania ani aktywnych nadajników-odbiorników w samym kablu, co upraszcza instalację i zmniejsza potencjalne punkty awarii.

Zastosowanie

• Połączenia krótkiego zasięgu między przełącznikami a serwerami w tej samej szafie lub sąsiednich szafach
• Łącza o wysokiej przepustowości dla systemów pamięci masowej i struktur SAN
• Połączenia 40G Ethernet lub 4×10G typu breakout w sieciach InfiniBand i konwergentnych
• Połączenia warstwy top-of-rack i dostępowej w centrach danych, gdzie obsługiwane jest pasywne okablowanie QSFP-do-4xSFP+

Kluczowe specyfikacje

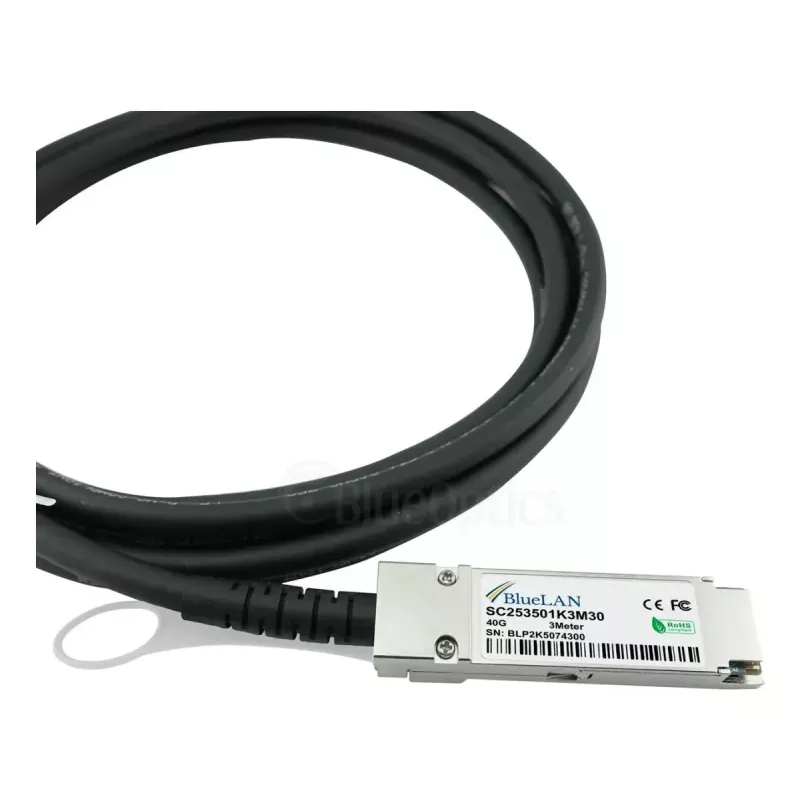

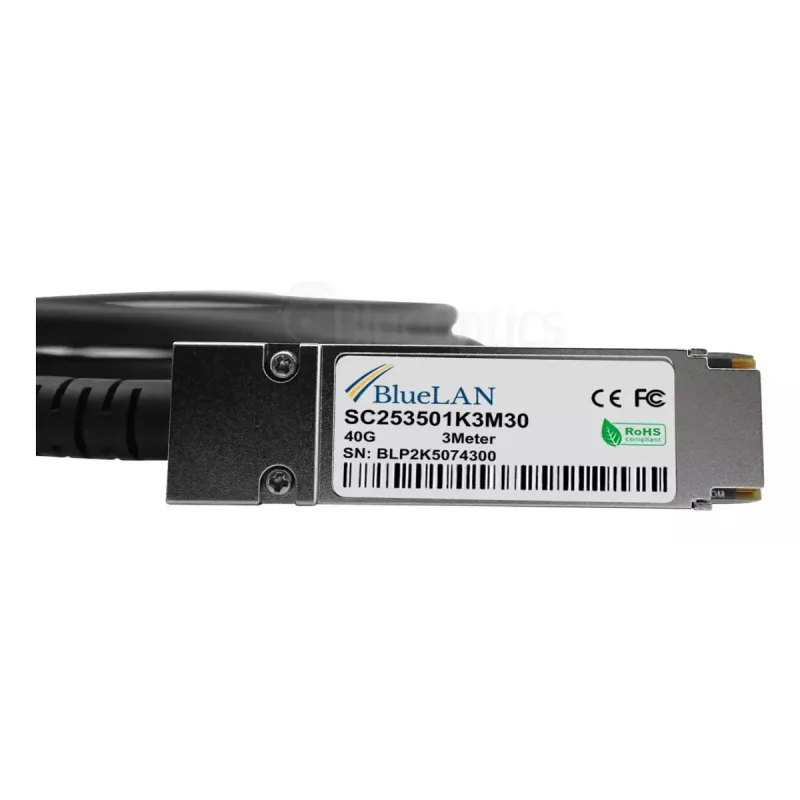

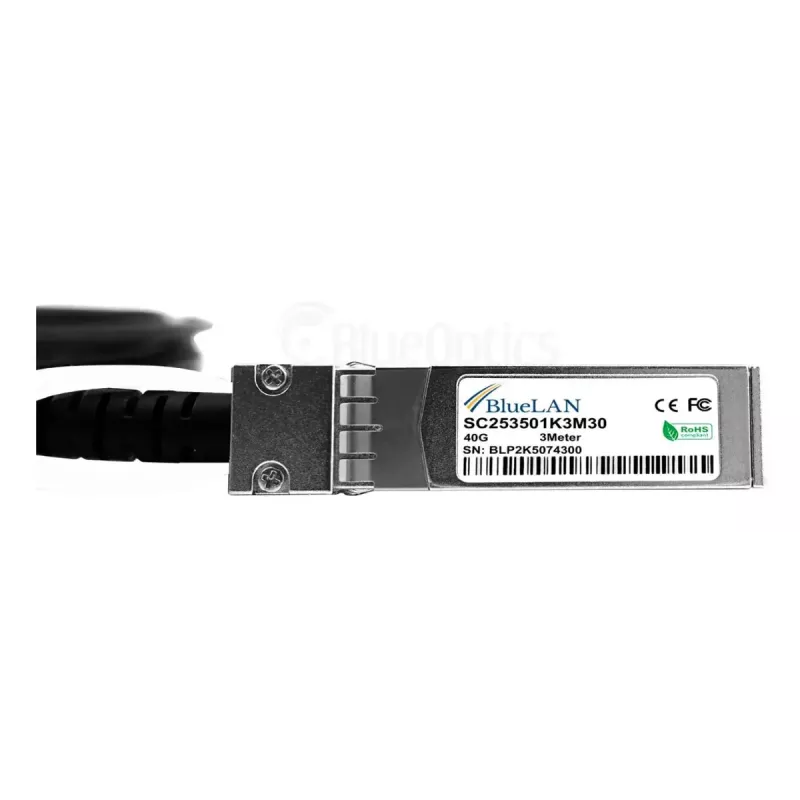

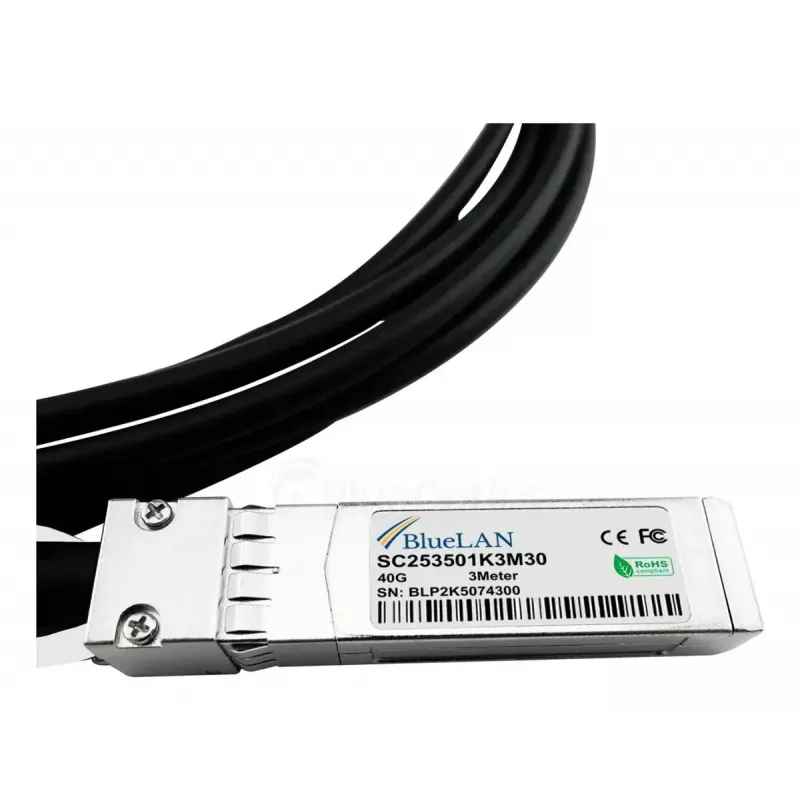

• Typ złącza: QSFP (jeden koniec) do 4×SFP+ (drugi koniec), męski do męskiego
• Długość: 3 metry
• Zagregowana szybkość transmisji danych: do 40 Gb/s (4×10 Gb/s na tor)
• Typ kabla: pasywny kabel miedziany twinax do bezpośredniego połączenia, zgodny z okablowaniem 30 AWG
• Zgodność form-factor: profile mechaniczne QSFP i SFP+ zgodne z MSA
• Typowe zastosowania: Ethernet, InfiniBand, FCoE i Fibre Channel na krótkie odległości

Jak używać

Zainstaluj kabel, wkładając wtyk QSFP do portu QSFP urządzenia nadrzędnego, a każdą wtyczkę SFP+ do odpowiednich portów SFP+ urządzenia docelowego lub modułu rozgałęźnego. Upewnij się, że urządzenia są wyłączone lub poszczególne porty są administracyjnie wyłączone, jeśli wymaga tego producent sprzętu, przed włożeniem lub wyjęciem. Sprawdź, czy podłączony sprzęt obsługuje pasywne zestawy bezpośredniego połączenia QSFP-do-4xSFP+ i czy prędkości portów oraz ustawienia agregacji łączy są skonfigurowane zgodnie z zamierzoną pracą 40G lub 4×10G.

Zalecenia

Używaj tego kabla tylko do połączeń krótkiego zasięgu na poziomie szafy; unikaj prowadzenia przez długie trasy kanałowe lub narażania na ostre zagięcia, które przekraczają minimalny promień gięcia określony przez producenta. Przed wdrożeniem potwierdź zgodność z oprogramowaniem sprzętowym przełącznika, routera lub HBA oraz ustawieniami portów, a po instalacji przeprowadź test łącza, aby zweryfikować integralność sygnału i wynegocjowane prędkości łącza.
